发布日期：2026-5-15 15:41:06 访问次数：84

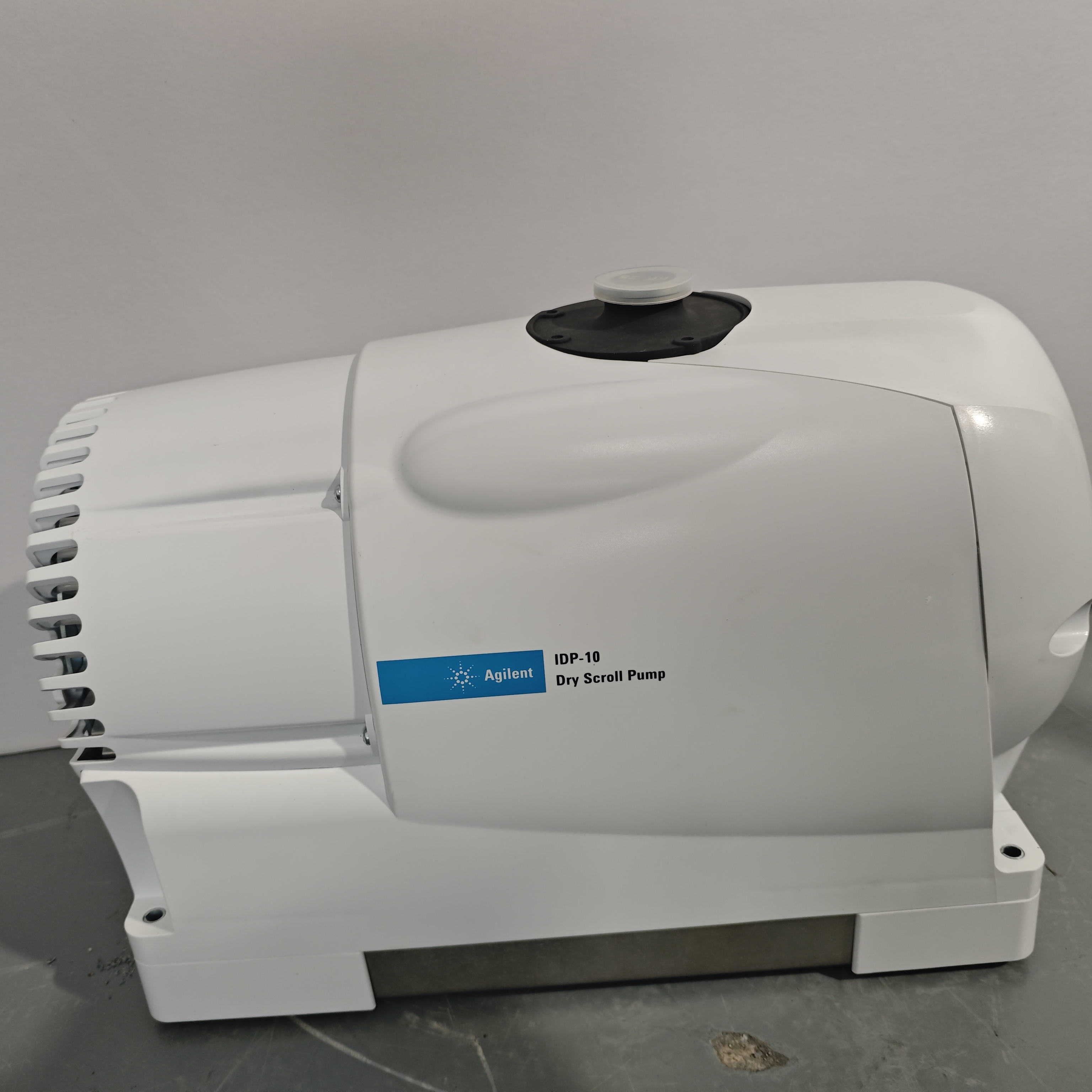

近日，我司——北京博锐兴高科技有限公司接到北京某材料科学实验室的紧急报修。该实验室一台用于真空管式炉前级抽空的安捷伦 Agilent IDP-10 无油涡旋干泵突发异常噪音，同时真空度严重不达标，导致高温烧结实验全部暂停。
IDP-10 是安捷伦旗下经典的涡旋干泵，采用独特的单面涡旋盘设计和变频驱动电机，在全球任何电压和频率下都能提供一致的 170 L/min 抽速。其极限真空可达 2.0×10⁻² mbar，正常运行时噪音极低。该泵的核心消耗件为密封条（tip seal），安捷伦官方提供专用更换套件（料号 X3807-67000），包含 PTFE 密封条、O 型圈和专用润滑脂-5。维护极简——更换密封条仅需 15 分钟，使用基本工具即可完成。
这台泵在实验室已连续运行约 1 万小时，长期承担管式炉在高温烧结工艺中的前级真空任务。
实验室负责人在电话中描述，这台 IDP-10 近期出现逐渐加重的运行噪音，从正常安静的运转声变为明显的摩擦声。同时，管式炉的抽真空时间显著延长，极限真空度无法达到烧结工艺所需的水平。
值得关注的是，该实验室的管式炉经常处理含水或含湿气的样品材料。在高温烧结过程中，样品释放的水蒸气被抽入真空泵腔体内。
我司真空维修工程师在接到报修后 3 小时内携带专业检测设备抵达现场。
1. 噪音测试
用分贝仪在距泵体 1 米处测量，噪音明显高于 IDP-10 正常水平。用机械听诊器抵近泵体，异响在涡旋盘区域最为明显，呈现周期性摩擦声。
2. 真空度测试
用便携式真空规测量进气口极限真空度，远低于标称的 2.0×10⁻² mbar。
初步诊断：涡旋盘表面或密封条存在异常。与实验室负责人沟通后，决定将泵体拆下运回公司洁净维修间进行深度拆解。
在维修间洁净工作台上对 IDP-10 进行全面拆解，拆解步骤严格遵循安捷伦官方维护手册：
1. 安全准备
断开电源，等待泵体充分冷却（安捷伦警告运行后表面温度可能超过 60°C）-8
佩戴防护手套和口罩
2. 拆解发现——水垢严重沉积
拆下前罩壳和外盘后，映入眼帘的是涡旋盘表面覆盖着厚厚的白色水垢层：
l 定盘（固定涡旋盘）的涡旋槽道内沉积了大量白色至灰白色硬质水垢
l 动盘（动涡旋盘）表面同样有明显水垢附着
l 密封条已被水垢部分包裹，局部出现异常磨损和微小裂纹
3. 水垢成因分析
水垢的形成来源明确：
l 管式炉处理的样品在高温下释放水蒸气
l 水蒸气被抽入 IDP-10 泵腔
l 每次工艺结束后，操作人员未开启气镇阀进行吹扫干燥
l 水蒸气在泵腔内冷凝，与微量粉尘结合，在涡旋盘表面逐渐沉积、硬化成水垢
安捷伦官方手册特别强调：与传统的油封泵不同，干式涡旋泵没有流体来清洗累积的灰尘和碎屑，需要定期在大气压下空载运行几分钟来冲洗泵腔-8。显然，这台泵没有得到这样的定期冲洗维护。
4. 水垢的危害机制
水垢沉积对涡旋泵的性能影响是多方面的：
破坏密封：水垢填充了涡旋盘与密封条之间的精密间隙，导致内部泄漏增加，真空度下降
加速磨损：硬质水垢颗粒嵌入密封条表面，形成“砂纸效应”，加速 PTFE 密封条的磨损
增加噪音：水垢在涡旋盘啮合过程中产生额外的摩擦阻力，导致运行噪音增大
腐蚀风险：长期存留的水分可能引发涡旋盘铝质基体的轻微腐蚀
综合诊断结论：
管式炉高温烧结工艺产生大量水蒸气 → 工艺后未开启气镇吹扫 → 水蒸气在泵腔内冷凝 → 水垢在涡旋盘表面沉积 → 密封间隙被破坏 → 真空度恶化 + 噪音增大
与实验室负责人沟通确认后，团队制定维修方案：
涡旋盘深度除垢清洁 + 密封条更换 + O型圈更换 + 台架测试 + 建立吹扫操作规范
维修全流程：
第一步：涡旋盘深度除垢清洁
这是本次维修最关键的环节。工程师严格按照安捷伦官方维护手册的要求进行操作：
清洁剂选择：仅使用异丙醇（isopropyl alcohol）作为清洁液。安捷伦官方手册明确警告——严禁使用水、洗涤剂或家用/工业清洁产品，也严禁使用压缩空气或气动除尘器
清洁工具：使用安捷伦随密封条套件提供的研磨清洁垫、低绒布、低绒清洁棉签
清洁过程：用研磨清洁垫蘸取异丙醇，对定盘和动盘的涡旋槽道逐一擦拭，去除水垢沉积物；用低绒清洁棉签清理槽道死角；用低绒布擦去残留的异丙醇和碎屑
清洁效果：涡旋盘恢复金属本色，所有水垢完全清除
第二步：密封条更换
使用安捷伦原厂密封条更换套件（X3807-67000）：
取出旧密封条和O型圈
按官方手册说明，将新密封条从涡旋盘中心向外依次压入，各段保留约 1/8 英寸（3 mm）的热膨胀间隙-4
在锁止点处用塑料工具压实，确保密封条固定到位
更换新 O 型圈，并涂抹套件中提供的微量 Krytox 润滑脂-5
第三步：气镇阀检查
检查气镇阀（gas ballast port）功能是否正常。气镇阀是涡旋泵用于排出水蒸气的关键部件——开启时可引入少量空气，降低压缩比，防止水蒸气在泵内凝结。确认气镇阀通畅无异物堵塞。
第四步：组装与台架老化测试
在洁净环境下按拆解反序完成装配，进行4 小时连续台架老化测试：
l 极限真空度恢复至标称水平
l 噪音恢复至正常水平
l 运转平稳，无异常摩擦声
第五步：建立操作规范——工艺后吹扫制度
这是本次维修最重要的一环——不仅要修好泵，更要帮助客户避免故障再次发生。工程师为实验室操作人员制定了简易的工艺后吹扫操作规范：
1、每次管式炉烧结工艺结束后，务必执行以下操作：
2、打开气镇阀：工艺结束后，将泵的气镇阀完全打开
空载运行 20-30 分钟：保持泵在大气压或低真空下空载运行，利用气镇气流将泵腔内残留的水蒸气排出
关闭气镇阀：吹扫完毕后关闭气镇阀，恢复正常运行状态
安捷伦官方手册也建议：定期在大气压下让泵运行一两分钟来冲洗内部累积物。这一简单操作，可以有效防止水垢再次形成。
1、回装：清洁一新的泵体运抵实验室，工程师完成与管式炉的管路连接和电气接线复核。
2、开机验证：启动后泵体运转平稳安静，噪音恢复至正常水平。
3、联动测试：配套管式炉连续运行 4 小时，腔体真空度全程稳定达标，烧结实验恢复正常。
4、操作培训：工程师现场向操作人员演示气镇阀开启和吹扫操作流程，确保每位操作员都掌握正确步骤。
5、交付报告：工程师出具完整维修报告，包含拆解照片、水垢成因分析、清洁步骤、更换部件清单、台架测试数据、吹扫操作规范。
本次故障的表面现象是噪音大和真空差，但根源在于水蒸气管理缺失。
IDP-10 作为无油涡旋干泵，虽然避免了油封泵的漏油和油污染问题，但它没有油液来清洗和带走泵内的污染物-8。这意味着，所有被抽入泵腔的水蒸气、粉尘、化学物质，都只能依靠气镇阀吹扫和定期空载冲洗来清除。
安捷伦官方明确建议：在获得特定工艺的经验之前，定期冲洗泵，并根据实际工况调整维护周期-8。本案例中，实验室的管式炉工艺产生大量水蒸气，却完全没有建立吹扫制度，导致水垢在短短几个月内就严重到影响泵的性能。
值得庆幸的是，实验室操作人员在发现噪音增大和真空变差后及时报修。如果继续拖延，水垢可能进一步磨损涡旋盘铝质基体，导致不可逆的损伤，维修成本将从数千元骤升至更换涡旋盘总成的数万元。
安捷伦社区论坛上也有类似案例：用户报告 IDP-10 在清洁和更换密封条后仍无法正常抽气，说明如果水垢或污染严重到一定程度，仅靠常规清洁可能无法完全恢复性能。这更凸显了预防性吹扫的重要性——不要让泵走到“积重难返”的地步。
博锐兴真空给实验室用户的建议：
1、气镇阀不是摆设——每次工艺后开启吹扫：凡是抽除含水蒸气、可凝性气体的工艺，每次工艺结束后必须开启气镇阀空载运行 20-30 分钟。这 20 分钟的吹扫可以避免数万元的维修。
2、定期“放空”冲洗：即使工艺中不产生水汽，也建议每周在大气压下让泵空载运行 1-2 分钟，利用气流冲洗内部累积的微量粉尘-8。
3、建立操作检查清单：将气镇吹扫纳入设备操作规程，操作员签字确认，避免“忙起来就忘了”。
4、关注早期信号：噪音增大、抽真空时间延长，都是涡旋泵性能衰减的早期征兆。早排查、早处理，可避免密封条加速磨损、涡旋盘损伤等更大的故障。
5、密封条定期更换：安捷伦建议当泵的极限真空上升到不可接受的水平时进行清洁和密封条更换-3。建议每年或每 8000 小时进行一次预防性保养。
