近日，我司——北京博锐兴高科技有限公司接到北京某重点高校材料实验室的紧急报修。该实验室一台用于磁控溅射镀膜系统前级抽空的日本岩田 ANEST IWATA ISP-500C-TV 无油涡旋干泵突发严重异响，同时真空度严重不达标，溅射实验完全中断。
ISP-500C-TV 是岩田 ISP 系列中的三相电机垂直进气版本，氮气抽速达 500 L/min，极限真空 ≤1 Pa，采用完全无油涡旋设计，广泛用于溅射镀膜、真空炉、表面改性等科研场景。型号后缀“TV”表示三相电机（T）配合垂直进气法兰（V）。
这台泵在实验室已连续运行约 9000 小时，承担镀膜系统前级真空任务。令人意外的是，实验室负责人透露，这台泵在约三个月前曾由另一家服务商进行过保养维修，当时更换过密封条和部分部件。然而维修后仅运行了不到三个月，就出现了比保养前更严重的故障。
实验室负责人在电话中描述，这台 ISP-500C-TV 自上次保养后就感觉“不太对劲”——运行噪音比以前更大，但当时尚能维持实验。近期故障突然加剧，泵体传出尖锐的周期性金属刮擦声，同时镀膜腔体真空度急剧恶化，分子泵因前级压力过高触发连锁保护停机。
我司真空维修工程师在接到报修后 3 小时内携带专业检测设备抵达现场。
1. 异响定位
用机械听诊器抵近泵体各部位仔细听诊，异响在泵腔中部（涡旋盘啮合区域）最为剧烈，声音呈现周期性金属刮擦与碰撞声，与泵体转速同步。初步判断异响源在涡旋盘内部。
2. 真空度测试
用便携式真空规测量进气口极限真空度，读数远高于标称的 1 Pa，确认真空度严重不达标。
3. 维修历史追溯
与实验室负责人深入沟通后得知，该泵三个月前因例行保养更换过密封条，由另一家服务商操作。保养后泵的噪音就比保养前更大，但对方告知“新密封条需要磨合”。此后噪音不仅未消失，反而逐渐加剧，最终发展至金属撞击声。
这一线索引起了工程师的高度警觉——密封条正常磨合不会产生金属刮擦声，内部极可能存在装配不当或部件干涉。
初步诊断：涡旋盘内部存在异常机械干涉，怀疑上次保养时装配不当。与实验室负责人沟通后，决定将泵体拆下运回公司洁净维修间进行深度拆解。
在维修间洁净工作台上对 ISP-500C-TV 进行全面拆解。ISP-500C 采用双层重叠的独特设计，包含三个涡旋盘：FS1（固定盘1）、OS（动盘）、FS2（固定盘2）。动盘 OS 夹在两个固定盘之间，通过偏心轴驱动做公转运动，在三盘之间形成精密啮合的压缩腔。
拆解结果令人震惊：
故障点一：OS盘铁轴封未安装到位
拆下泵体外侧涡旋盘后，工程师发现OS 动盘的上下两个铁轴封（金属定位销/轴套）均未压入到位，与卡槽平面平齐，而非沉入卡槽内。这意味着两个铁轴封在装配时凸出了设计位置。
在正常情况下，铁轴封应完全沉入 OS 盘的对应卡槽中，其顶部应低于涡旋盘工作面。轴封的作用是限制动盘的轴向窜动，确保动盘与两侧固定盘之间保持精确的设计间隙（通常仅 0.05-0.15 mm）。
故障点二：FS1和FS2盘道被磨损——双盘报废
凸出的铁轴封在泵体运行过程中，与对应的 FS1 盘和 FS2 盘的涡旋盘道发生持续的金属干涉：

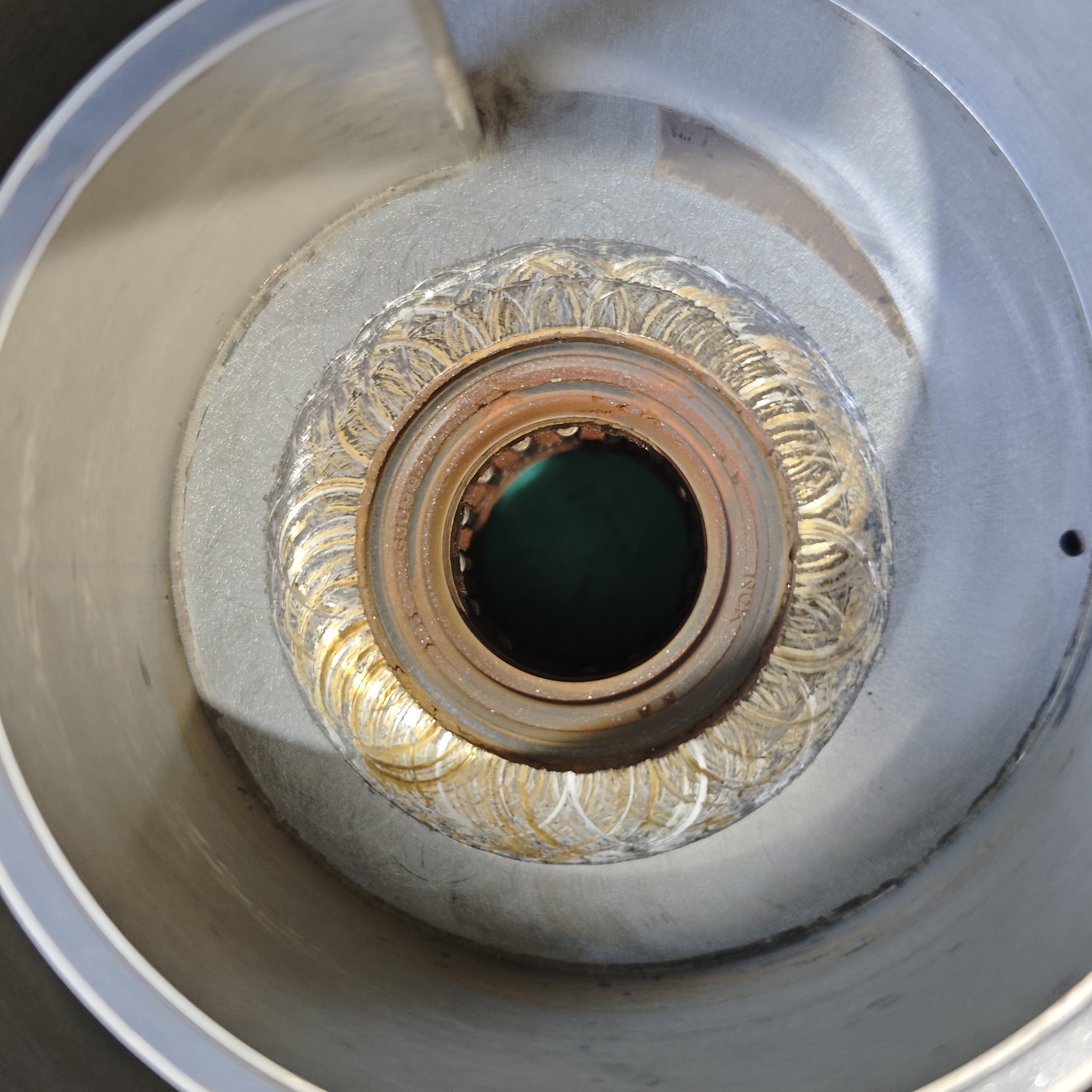

FS1 盘：盘道中间位置被铁轴封顶出深度约 0.3-0.5 mm 的环形磨损沟槽，多处涡旋齿面出现划伤
FS2 盘：同样存在对应的磨损痕迹，盘面涂层已脱落露出铝质基体
涡旋盘涡旋齿的精密轮廓是保证气体密封的核心。一旦盘道出现磨损沟槽，气体就会在压缩过程中通过磨损间隙从高压腔向低压腔泄漏，真空度随之崩溃。
故障点三：密封条二次损伤
因铁轴封凸出导致 OS 盘运行姿态异常，密封条承受了不均匀的负载，加剧了异常磨损。三个月前刚更换的新密封条已出现多处微裂纹和偏磨痕迹。
故障点四：上次维修遗留的装配证据
工程师进一步检查发现：
铁轴封的安装痕迹显示，上次维修时未使用专用压装工具，轴封是被“敲进去”的，卡槽边缘有锤击痕迹
轴封本身可能并非原厂规格备件，或存在尺寸偏差
装配后未进行盘间隙校准——正常的装配流程要求在安装完成后用塞尺多点测量动盘与固定盘之间的啮合间隙，确保在 0.05-0.15 mm 标准范围内
综合诊断结论：
上次保养时铁轴封未安装到位 → 轴封与卡槽平齐、凸出设计位置 → 铁轴封与 FS1 盘和 FS2 盘的盘道发生持续金属干涉 → 两个固定盘盘道被磨损出环形沟槽 → 气体密封失效 → 真空度恶化 + 金属刮擦异响
根因追溯：上次维修服务商装配不当——未使用专用工具压装轴封、未校准盘间隙、使用可能非原厂规格的备件
与实验室负责人沟通确认后，团队制定维修方案：
更换 FS1 固定盘 + 更换 FS2 固定盘 + 更换两个铁轴封 + 更换全套密封条 + 精密间隙校准 + 台架测试
维修全流程：
第一步：磨损件拆解与泵腔清洁
将磨损的 FS1、FS2 盘和 OS 盘上的旧铁轴封全部拆下。使用异丙醇和专用无尘布对泵腔内壁、气路通道、轴承座区域进行彻底清洁，清除磨损产生的金属碎屑。
第二步：FS1 和 FS2 盘更换
更换岩田原厂 FS1 和 FS2 固定涡旋盘。这是本次维修成本最高的环节——两个固定盘的磨损均不可逆，只能整体更换。动盘 OS 经检查盘面无损伤，无需更换。
第三步：铁轴封正确安装
这是本次维修最关键的技术环节。工程师严格按照岩田装配规范操作：
选用岩田原厂规格铁轴封，确保尺寸精度与设计一致
使用专用压装工具将两个铁轴封分别压入 OS 盘的上下卡槽
压装后测量确认铁轴封顶部低于涡旋盘工作面，完全沉入设计位置
与新更换的 FS1、FS2 盘进行预装配，确认无任何干涉
第四步：密封条更换
按岩田技术规范更换全套涡旋盘密封条：
取出旧密封条，清洁密封槽
将新密封条从涡旋盘中心向外依次压入，各段保留适量热膨胀间隙
在锁止点压实固定，确保贴合紧密
第五步：盘间隙精密校准
这是确保维修质量的最后一道关键工序：
使用塞尺对动盘与两侧固定盘之间的啮合间隙进行多点测量
调整至 0.05-0.15 mm 标准范围内，确保全周间隙均匀
间隙过大导致内泄漏，间隙过小则运转发热甚至卡死——这是涡旋泵装配中最考验技术的环节
第六步：台架老化测试
装配完成后在洁净测试间进行 72 小时连续台架老化测试：
极限真空度恢复至 0.8 Pa，优于 1 Pa 标称值
噪音值 ≤ 67dB(A)，运转平稳无任何异响
抽速测试 500 L/min 全流量稳定
盘间隙复检合格
1、回装：维修后的泵体运抵实验室，工程师完成与镀膜系统的管路连接和电气接线复核。
2、开机验证：启动后泵体运转平稳安静，噪音恢复至正常水平。30 秒内达到稳定真空度。
3、联动测试：配套磁控溅射系统连续运行 8 小时，腔体真空度全程稳定达标，溅射实验恢复正常。
4、交付报告：工程师出具完整维修报告，包含拆解照片、铁轴封错位对比图示、FS1/FS2 磨损照片、更换部件清单、盘间隙校准数据和 72 小时老化测试记录。
本次故障的根源令人警醒：不是部件老化、不是工况恶劣，而是上次维修时的人为装配失误。
铁轴封未安装到位，凸出仅仅零点几毫米，却导致了两个固定涡旋盘在短短三个月内双双报废。这个案例深刻说明了涡旋泵维修中装配精度的重要性——精密涡旋机械对间隙要求极为严苛，任何装配偏差都会在高速运转中被无限放大。
本案例也提醒实验室用户：选择真空泵维修服务商时，不仅要看价格，更要看对方是否具备品牌专用工具、是否遵循原厂装配规范、是否有成功的同型号维修案例。一次不规范的“低价保养”，可能导致比不保养更严重的损失。
博锐兴真空给实验室用户的建议：
1、选择有资质的专业服务商：涡旋泵维修需要品牌专用工具和原厂技术规范。使用非原厂备件、缺乏间隙校准的维修，可能在短期内造成更严重的损坏。
2、保养后关注异常信号：正常更换密封条后的磨合期，噪音应逐渐降低而非增大。如果保养后噪音反而变大，应立即停机排查。
3、要求维修方出具检测报告：正规的涡旋泵维修应包含盘间隙校准数据、台架测试记录等可追溯的质量证明。
4、建立设备维修档案：记录每次维修的服务商、更换部件、维修前后性能数据，便于追溯和责任界定。
