近日，我司——北京博锐兴高科技有限公司接到北京某重点高校化学实验室的紧急报修。该实验室一套在线气体分析质谱系统突发故障，其前级真空泵——爱德华 Edwards E2M28 双级油封旋片真空泵出现严重漏油和异常噪音，导致气体采样与分析实验全线停滞。
E2M28 是英国爱德华旗下的经典双级旋片泵，抽速达 27.5 m³/h，极限真空可达 1×10⁻³ mbar，正常运行时噪音仅 57 dB(A)。该泵采用直联式设计，电机通过联轴器直接驱动泵体转子，搭载气镇阀以处理气体分析过程中可能产生的水蒸气。E2M28 广泛应用于高校实验室的质谱、气相色谱、真空镀膜等对真空稳定性要求极高的场景。
这台泵在该气体分析系统中已连续运行超过 1.3 万小时，长期承担将采样气体从常压抽送至质谱分析室的前级真空任务。
实验室负责人在电话中描述了故障经过：这台 E2M28 近期出现了越来越严重的漏油，泵体底部和周围地面有明显的深褐色油渍。同时，运行噪音明显增大，实验室人员形容“像一台老旧柴油机的声音”，远非正常情况下的低噪音运转。
更关键的是，配套气体分析系统监测到质谱信号基线持续漂移，采样气体流量不稳定。排查后确认问题出在前级真空端——泵的极限真空度无法达到气体采样所需的稳定负压，直接影响了质谱仪的进样稳定性。
我司真空维修工程师在接到报修后 2 小时内抵达现场。
1. 外观初检

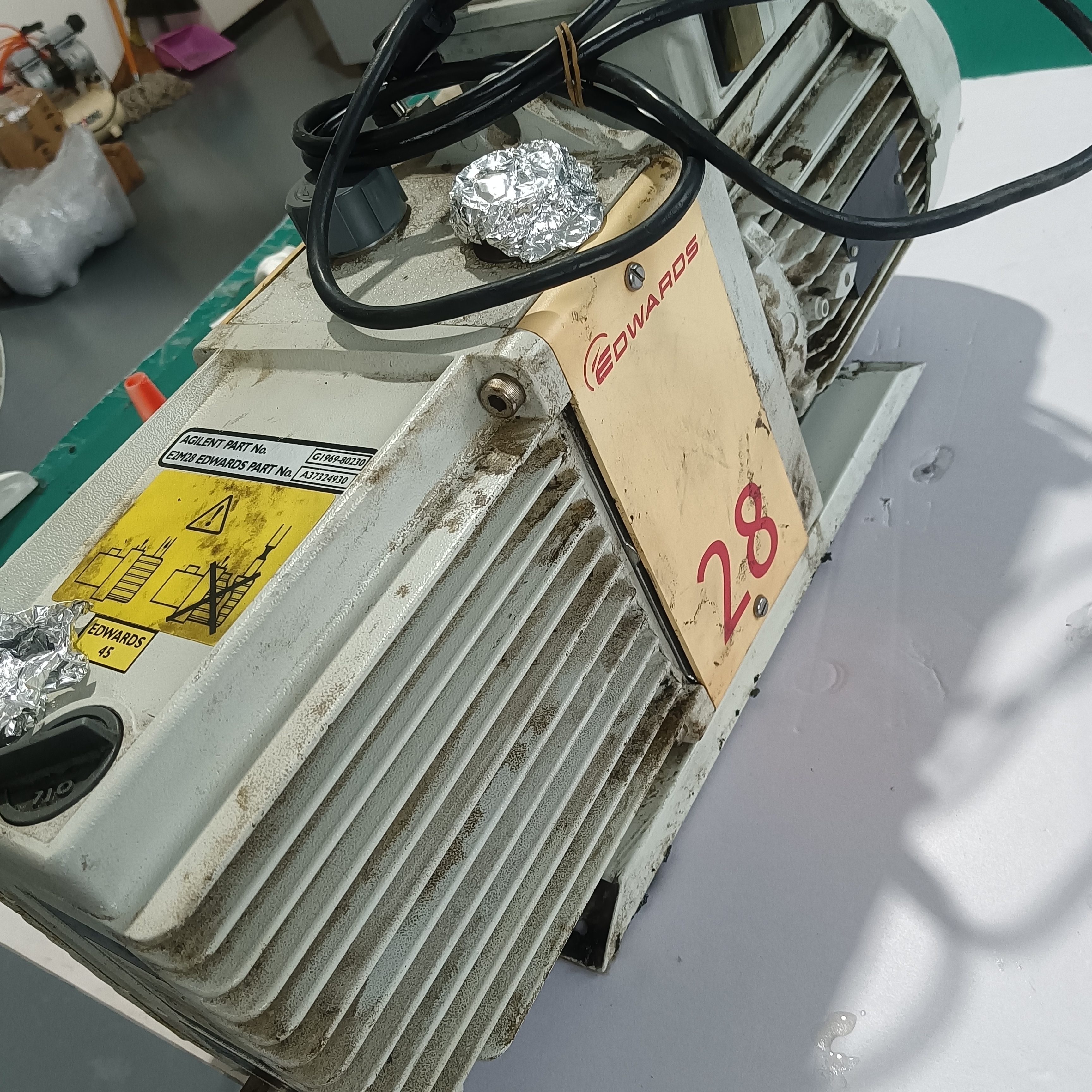

目视可见泵体表面覆盖着厚厚一层油污与粉尘的混合物，散热片间隙被黑色油泥严重堵塞，电机风罩周围也有大量油渍。泵体底部已形成巴掌大的油渍，油箱油位已降至最低刻度线以下。
2. 噪音测试
用分贝仪在距泵体 1 米处测量，噪音高达 78 dB(A)，远超标准值 57 dB(A)，增加了 21 dB。
3. 真空度测试
用便携式真空规测量进气口极限真空度，远低于标称的 1×10⁻³ mbar。
初步诊断：存在严重漏油、传动部件异常和散热不良三重问题。与实验室负责人沟通后，决定将泵体整体拆下，运回公司洁净维修间进行深度拆解排查。
在维修间洁净工作台上对 E2M28 进行全面拆解，逐一确认故障点：
故障点一：联轴器断裂
拆下电机后，发现联轴器弹性体已经完全碎裂成数块，金属残片散落在联轴器护罩内。联轴器是连接电机输出轴与泵体转子的关键传动部件，一旦碎裂，电机动力无法平稳传递至泵体，转子运转出现不规则摆动和冲击。这正是异常噪音的主要来源——每次转子转动时，碎裂的联轴器残片相互撞击产生刺耳的金属摩擦声。爱德华 E2M28 的大修包中包含专门的联轴器元件，说明这属于正常消耗件。
故障点二：轴封漏油
进一步检查发现，泵体驱动端的轴封已严重老化硬化，唇口出现明显的龟裂纹，完全丧失弹性密封能力。真空泵油在泵腔内部压力和温度的共同作用下，从轴封失效处持续渗出。这解释了为何地面有大量油渍——这是漏油的根本原因。行业内技术资料明确指出，爱德华油泵的轴承位油封会因长期运转和温度作用而逐渐硬化失效。
故障点三：机身严重油污——恶性循环的加速器
拆解过程中，最直观的问题是整个泵体外壳、散热片、电机风罩内部都覆盖着厚重的油污层。漏出的泵油与实验室空气中的化学粉尘结合，形成了导热性极差的油泥。散热片间隙几乎被完全堵塞，电机冷却风扇的气流无法有效带走热量。
这形成了一个恶性循环：
轴封轻微漏油 → 油污覆盖散热片 → 泵体长期高温 → 轴封和联轴器橡胶件加速老化 → 漏油加剧 → 更多油污 → 散热更差 → 温度更高
正是这个循环，让原本只需更换一个轴封的小问题，最终演变成了联轴器碎裂、整机停摆的大故障。
综合诊断结论：
直接故障：联轴器弹性体碎裂 → 传动异常 → 异常噪音 78 dB(A)
根本原因：轴封老化硬化失效 → 持续漏油
加速因素：机身严重油污 → 散热不良 → 高温加速橡胶件老化 → 联轴器碎裂
连带影响：极限真空不达标 → 气体分析系统质谱信号异常
与实验室负责人沟通确认后，团队制定维修方案：
更换联轴器 + 更换轴封 + 更换全套密封套件 + 深度清洁整机 + 更换真空泵油 + 台架老化测试
维修全流程：
第一步：深度清洁——彻底“洗心革面”
这是本次维修最耗时、最关键的环节。维修人员使用专用环保型油污清洗剂配合高压气动喷枪，对泵体进行全面深度清洁：
泵体外壳与散热片：逐片清洗散热片间隙中的油泥，直至恢复金属本色和散热能力。散热片清洁是本次维修的重中之重，直接关系到修复后泵体能否摆脱高温运行的命运。
电机外壳与风罩：清理电机散热筋和冷却风扇叶片上的油污，恢复冷却气流通畅。
油箱与油路：将油箱内残余的变质旧油彻底排空，清洗油箱内壁和油路管道，去除沉积的油泥。
传动腔：清洁联轴器护罩内部，将碎裂的联轴器残片和金属碎屑彻底清除，确保新联轴器安装环境洁净。
第二步：轴封更换
使用专用工具将老化硬化的旧轴封小心取出，清洁轴封座孔
检查转子轴径表面，确认无明显磨损沟槽，无需修复
更换爱德华原厂氟橡胶（Viton）轴封，确保耐高温和耐化学腐蚀性能符合要求
安装时在唇口涂抹微量真空泵油，确保初始润滑和密封
第三步：联轴器更换
清除碎裂的旧联轴器弹性体残余物
更换爱德华原厂规格联轴器元件，确保电机与泵体转子对中精度
第四步：全套密封件更换
按爱德华大修包清单，逐一更换所有拆解涉及的密封件和O型圈：
泵体端面密封垫、油视窗密封圈
排气阀密封件、油箱盖密封圈
气镇阀密封垫
所有密封件均使用爱德华原厂维修包备件，确保化学兼容性和尺寸精度。
第五步：注入新油
按标准加注爱德华指定Ultragrade 19 真空泵油至规定油位（最大 1.5 升，最小 1.2 升）。Ultragrade 19 是爱德华推荐的专用油，具有良好的抗氧化性和低饱和蒸气压，尤其适合气体分析系统对洁净真空的要求。
第六步：台架老化测试
装配完成后在洁净测试间进行4 小时连续台架老化测试：
极限真空度恢复至标称水平，抽速达标
噪音降至 58 dB(A)，接近标准的 57 dB
全程无漏油，油位稳定
运行温度正常，散热良好
1、回装：焕然一新的泵体运抵实验室，工程师完成与气体分析系统的管路连接和电气接线复核。
2、开机验证：启动后泵体运转平稳安静，噪音恢复至正常水平。
3、联动测试：配套气体分析系统连续运行 4 小时，质谱信号基线稳定，采样流量恢复正常。
4、交付报告：工程师出具完整维修报告，包含清洁前后对比照片、更换部件清单和台架测试数据。
本次 E2M28 的故障表面上是漏油和噪音大，但深层问题是长期漏油被忽视，导致泵体严重油污、散热恶化，进而引发联轴器橡胶件在高温下加速老化碎裂，最终导致气体分析系统质谱信号异常。
E2M28 作为油封旋片泵，轴封属于正常消耗件。如果在漏油初期就及时更换轴封，完全不会发展到联轴器碎裂、全面停机的程度。
博锐兴真空给实验室用户的建议：
1、发现漏油立即处理：旋片泵漏油不会自愈，只会越来越严重。早期更换轴封，成本可控；拖延到联轴器碎裂，可能连带损伤转子轴径，维修成本翻数倍。
2、保持泵体清洁：油污不仅影响美观，更严重堵塞散热，加速所有橡胶件老化。建议每次换油时顺便清洁泵体表面和散热片。
3、关注运行噪音：旋片泵噪音异常升高，往往是传动部件（联轴器、轴承）出现问题的第一信号，应立即停机排查。
4、按时保养换油：建议每 2000-3000 小时更换一次真空泵油，每 8000-10000 小时进行一次全面保养（更换密封件和联轴器检查）。
