发布日期：2026-5-20 10:59:46 访问次数：83
近日，我司——北京博锐兴高科技有限公司接到北京某重点高校实验室的紧急报修。该实验室一套高分辨质谱仪的真空系统突发异常，其核心部件——普发 Pfeiffer HiPace 80 Neo 磁浮轴承型涡轮分子泵在运行中传出尖锐噪音，同时质谱仪真空腔体无法达到分析所需的极限真空，实验全部暂停。

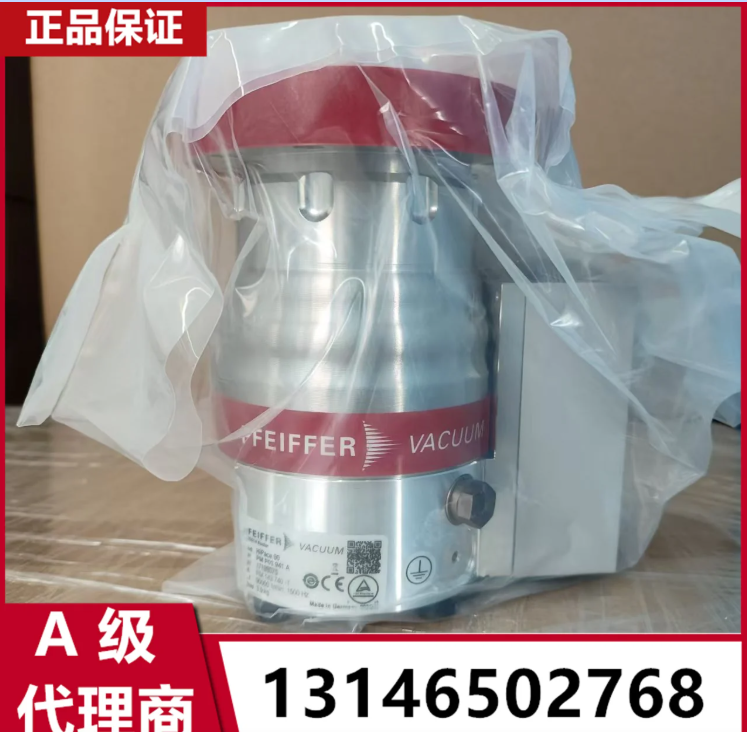

HiPace 80 Neo 是普发真空推出的紧凑型高性能分子泵，氮气抽速达 67 L/s，极限真空可达 1×10⁻⁷ mbar（ISO-K法兰版本），CF-F法兰版本更可达 5×10⁻¹⁰ mbar。该泵采用复合轴承系统——高真空侧为永磁径向轴承（即“磁浮”部分），前级真空侧为陶瓷球轴承，通过油棉提供润滑油润滑。油棉的作用是持续为高速旋转的陶瓷轴承供油，同时吸附污染物、带走热量，是保障轴承寿命的核心消耗件。
这台泵已连续运行约 2.1 万小时，超过了普发建议的保养周期（约 1.7 万小时），长期承担质谱仪离子源区域的高真空维持任务。
实验室负责人在电话中描述，这台分子泵近期逐渐出现运行噪音增大的问题，起初是轻微的“嘶嘶”声，后来发展为尖锐的金属摩擦声。同时，质谱仪配套真空计显示，腔体极限真空无法达到正常水平，系统真空度卡在 10⁻⁶ mbar 量级无法继续下降，严重影响了质谱分析的信噪比和灵敏度。
我司真空维修工程师在接到报修后 3 小时内携带专业检测设备抵达现场。
1. 噪音检测与听诊定位
用分贝仪在距泵体 1 米处测量，噪音明显高于正常的 ≤ 48 dB(A)。用机械听诊器抵近泵体，异响在泵体底部陶瓷轴承区域最为集中，呈现高频尖锐金属声，判断为轴承运转异常。
2. 真空度验证
用便携式真空规测量系统极限真空，远低于标称水平。结合噪音位置，初步判断陶瓷轴承和润滑系统存在问题。
初步诊断结论：陶瓷球轴承磨损 + 油棉老化污染。与实验室负责人沟通后，将分子泵拆下运回公司洁净维修间深度检测。
在维修间洁净工作台上对 HiPace 80 Neo 进行全面拆解，严格按普发技术规范操作：
故障点一：油棉严重污染
拆解后发现，轴承腔内的油棉已严重变黑、发黄，表面覆盖有污染物和金属碎屑。普发官方资料明确指出，油棉变黑、发黄是需要更换的标志，建议 3-4 年更换一次-4。该泵已运行 2.1 万小时，远超建议周期。
油棉污染导致其供油能力和吸附功能严重下降，陶瓷轴承长期处于润滑不良状态，加剧了磨损-3。
故障点二：陶瓷轴承转动不平衡
拆下陶瓷球轴承后检查发现，轴承滚珠表面有明显的点蚀凹坑，保持架已松动，转动时产生周期性卡滞。这正是尖锐异响的来源——在数万转/分钟的转速下，微小的点蚀都会被放大为高频金属摩擦声。
进一步用精密动平衡仪检测，确认轴承转动不平衡量已严重超标。
综合诊断结论：
油棉长期未更换 → 供油能力下降 → 陶瓷轴承润滑不良 → 滚珠点蚀 → 转动不平衡 → 尖锐异响 + 真空不达标
与实验室负责人沟通确认后，团队制定维修方案：
更换油棉 + 更换陶瓷轴承 + 泵体清洁 + 台架性能验证
维修全流程：
第一步：油棉更换
取出已严重污染的旧油棉，清洁油棉腔
更换普发原厂全新油棉，确保供油和吸附功能恢复标准
普发官方强调：油棉更换应使用 100% 原厂部件，确保化学兼容性和供油参数匹配
第二步：陶瓷轴承更换
使用专用工具将已损伤的旧陶瓷轴承小心压出
清洗轴承座，用放大镜检查座孔无磨损变形
更换普发原厂同规格陶瓷球轴承，确保材质和精度与新泵出厂标准一致-2
安装后手动盘车，确认运转顺畅无卡滞
第三步：泵体清洁
使用异丙醇和无尘布清洁泵体内部可及表面。注意不触碰磁浮轴承侧的精密部件。
第四步：台架性能验证
在洁净测试间将分子泵连接 TC 80 控制器进行48 小时连续台架测试：
启动后运转平稳安静，噪音恢复至 ≤ 48 dB(A) 的正常水平
极限真空恢复至标称水平
启动时间约 1.7 分钟，与新品标称一致
全程无报警、无异响
1、回装：维修后的分子泵运抵实验室，工程师完成与质谱仪真空腔体的法兰连接和电气接线复核。
2、开机验证：启动后泵体运转安静平稳，无尖锐噪音。
3、联动测试：质谱仪连续运行 8 小时，真空度全程稳定达标，质谱分析信噪比恢复正常。
4、交付报告：工程师出具完整维修报告，包含拆解照片、油棉对比图、轴承状态记录、台架测试数据。
本次故障的根源是油棉超期未更换，导致陶瓷轴承润滑不良。油棉是复合轴承分子泵的核心消耗件，普发官方建议 3-4 年更换一次-4。它的作用不仅是供油，更是吸附污染物、保护轴承的第一道防线。
普发官方资料明确指出：分子泵运行超过 3 年，内部陶瓷球轴承可能已磨损；如果放任不管，会磨损转子，造成更严重的损伤-1-3。
博锐兴真空给科研实验室的建议：
1、按时更换油棉：HiPace 80 Neo 的油棉建议 3-4 年更换一次，工艺环境越差、周期越短。
2、异响即是警报：分子泵出现任何异常噪音，立即停机报修，不要继续运行。
3、关注保养周期：普发建议小抽速分子泵平均使用 17,200 小时保养一次。
4、建立运行档案：记录每台分子泵的运行小时数和维护记录。
