近日，我司——北京博锐兴高科技有限公司接到北京某重点高校实验室的紧急报修。该实验室一套真空镀膜系统突发故障，其核心前级泵——日本岩田（ANEST IWATA）ISP-500C无油涡旋干泵在运行中发出异常噪音，且真空度严重不达标，导致镀膜实验全线中断。

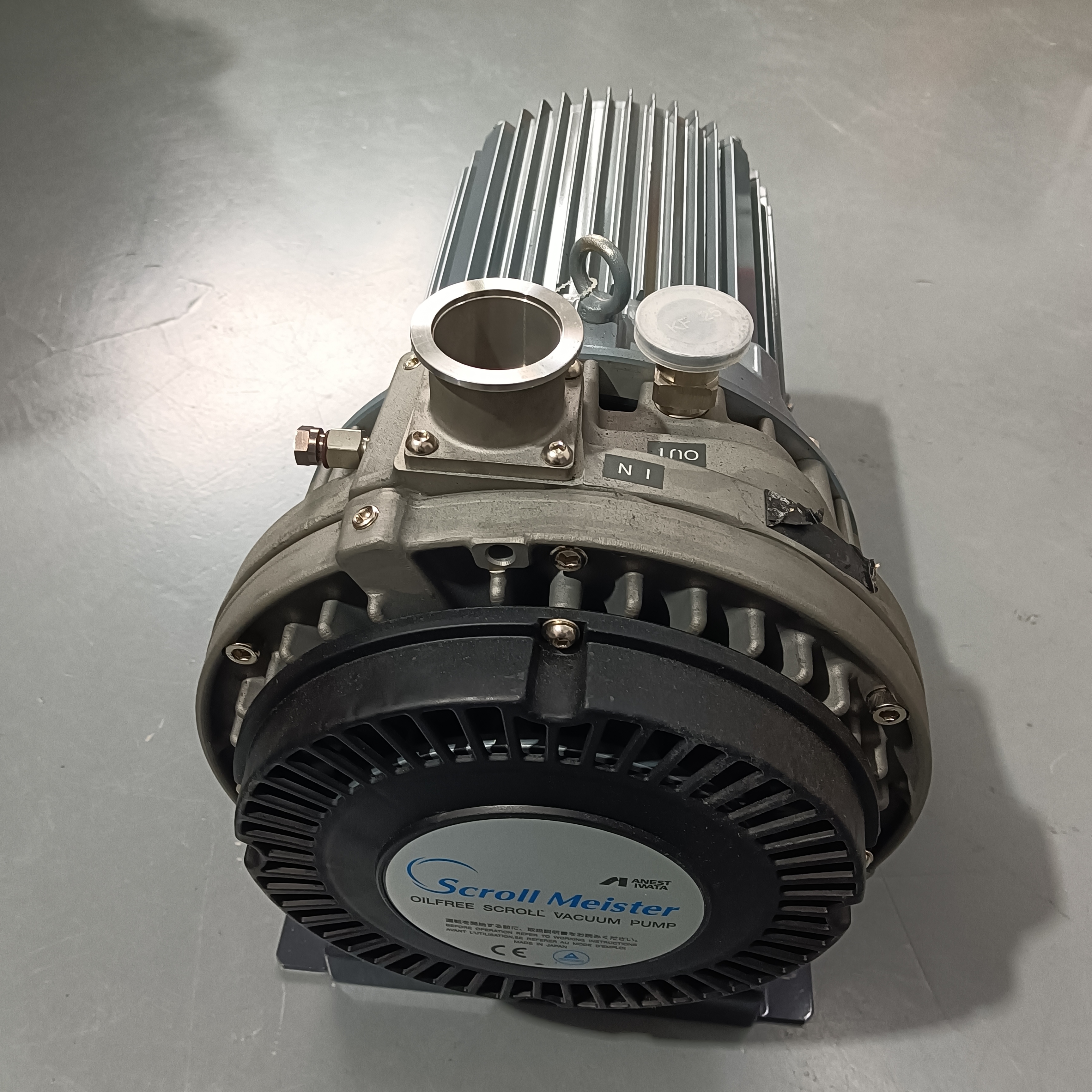

ISP-500C是岩田旗下的经典大型涡旋干泵，抽速高达500 L/min，极限真空可达≤1 Pa。它以完全无油、清洁真空、低噪音著称，是科研和工业领域作为分子泵前级或独立粗真空源的理想选择-2。然而，这台泵在实验室已连续运行约1.6万小时，长期在工艺中处理含水分的气体，远超标准保养周期。
实验室负责人在电话中描述，该泵近期运行噪音逐渐增大，从正常平稳的运转声变为明显的周期性摩擦声。与此同时，镀膜机的抽真空时间显著延长，极限真空度无法达到工艺要求。我司真空维修工程师在接到报修后3小时内抵达现场。
1、噪音测试：用分贝仪在距泵体1米处测量，噪音远高于标准。听诊器抵近泵体，异响在涡旋盘区域最为明显，呈现周期性刮擦声。
2、真空度测试：用便携式真空规测量，极限真空度远低于≤1 Pa的出厂标准，真空恶化严重-。
3、初步判断涡旋盘组件存在严重机械问题，工程师决定将泵体拆下，运回公司洁净维修间进行深度拆解。
在维修间洁净工作台上对ISP-500C进行全面拆解后，故障根源水落石出：
故障点一：三个涡旋盘（FS1、OS、FS2）上布满水垢
拆开泵体外侧涡旋盘后，景象令人震惊：

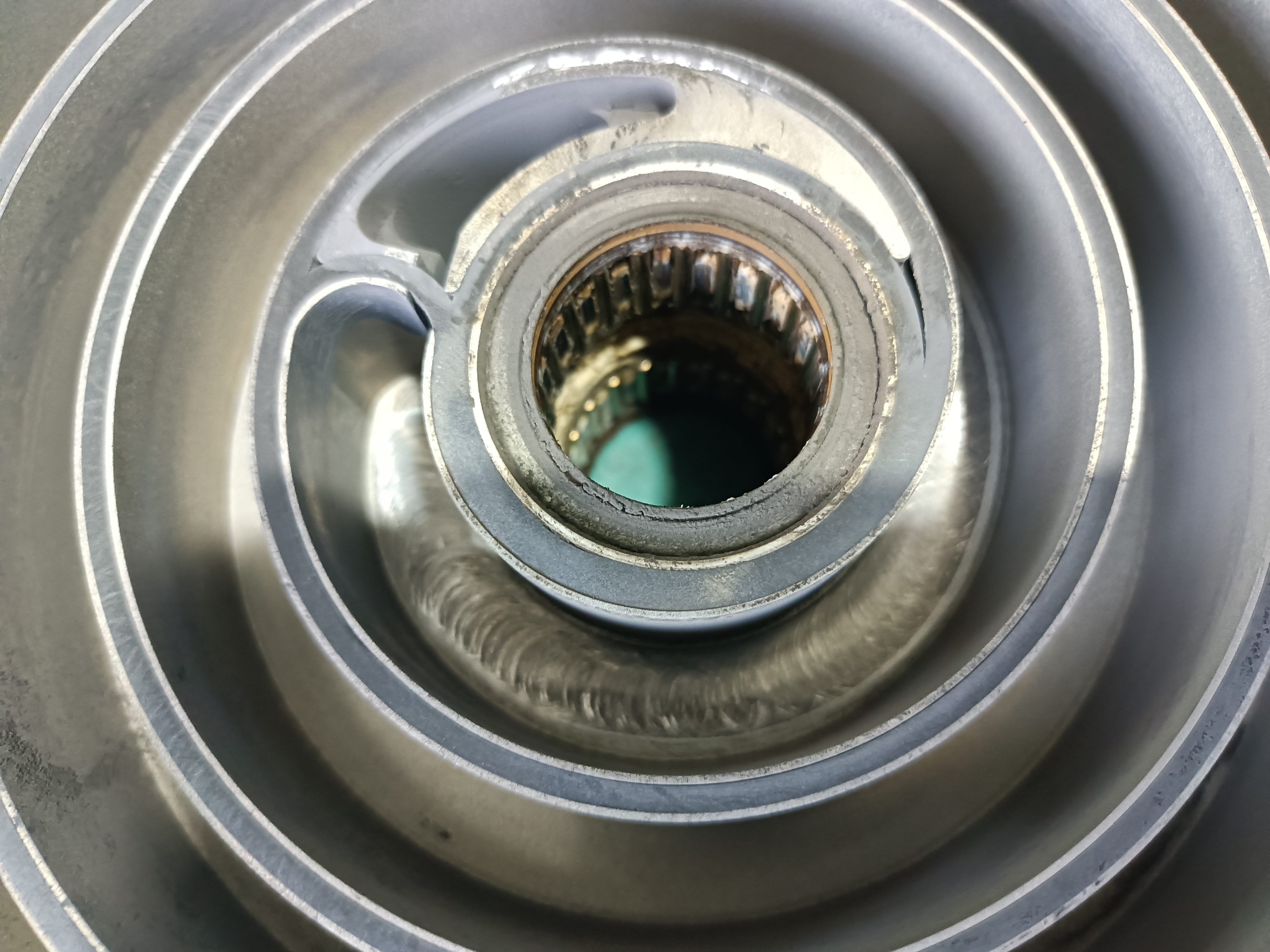

固定涡旋盘FS1：涡旋槽道内沉积了大量白色至灰白色的硬质水垢层。
动涡旋盘OS：表面同样有明显水垢附着。
固定涡旋盘FS2：也未能幸免，存在大面积水垢沉积。
这些水垢填充了涡旋盘与密封条之间精密的啮合间隙，直接破坏了泵的密封性能。
故障点二：密封条严重磨损
检查发现，全套密封条已被部分包裹在水垢中，局部出现异常磨损和微小裂纹。这是“水垢砂纸效应”的典型结果——硬质水垢颗粒嵌入相对柔软的PTFE密封条表面，在高速摩擦下将其快速磨损，最终导致真空度急剧下降。
故障点三：水垢成因分析
经与实验室操作人员沟通，确认水垢来源明确：
镀膜工艺中，真空腔体内壁吸附的水分在负压下汽化，形成大量水蒸气。
水蒸气被抽入泵腔，在压缩和降温后凝结成液态水。
每次工艺结束后，操作人员未开启气镇阀（Gas Ballast）进行吹扫干燥。
液态水与微量粉尘结合，在涡旋盘表面长期沉积、硬化，最终形成水垢。
综合诊断结论：
工艺水汽未及时排出 → 水蒸气在泵腔内凝结 → 涡旋盘（FS1、OS、FS2）严重结垢 → 密封间隙被破坏 + 硬垢磨损密封条 → 声音大、真空差
与实验室负责人沟通确认后，团队制定维修方案：
涡旋盘专业除垢 + 更换全套密封条 + 台架性能验证 + 为客户建立“工艺后吹扫”标准操作流程
维修全流程：
第一步：涡旋盘深度除垢
维修人员严格按照岩田技术规范，使用异丙醇和专用无尘布，对FS1、OS、FS2三个涡旋盘的涡旋槽道、盘面进行逐片、逐槽的反复擦拭，直至所有水垢完全清除，涡旋盘恢复金属本色。
第二步：密封条更换
取出已严重磨损的旧密封条并清洁密封槽。按岩田技术规范将新密封条从涡旋盘中心向外依次压入，并保留适量热膨胀间隙，在锁止点压实固定。至此，泵体的机械故障得到彻底修复。
第三步：建立操作规范——工艺后吹扫制度
为防止“修好又坏”，我司工程师为实验室操作人员制定了简易的工艺后吹扫操作规范，并现场培训。核心步骤被精简并张贴于设备旁：
每次镀膜工艺结束后，务必执行：
1、打开气镇阀：将泵的气镇阀完全打开。
2、空载运行20-30分钟：保持泵在大气压下空载运行，利用气镇气流将泵腔内残留的水蒸气彻底排出。
3、关闭气镇阀：吹扫完毕后关闭气镇阀，恢复待机状态。
这一措施能从根本上杜绝水汽凝结结垢的问题。
第四步：台架测试
在洁净测试间进行48小时连续台架老化测试，清洁后的泵体运行平稳安静，噪音恢复至标准范围，极限真空度恢复至≤1 Pa的出厂水平。
1、回装与培训：焕然一新的泵体运抵实验室，工程师完成安装，并再次向所有操作人员演示了气镇阀吹扫操作流程。
2、开机验证：启动后泵体运转平稳安静，噪音恢复至正常水平。
3、联动测试：配套镀膜系统连续运行 8小时，腔体真空度全程稳定达标，实验恢复正常。
本次故障的根源并非机械劳损，而是水汽管理缺失。ISP-500C作为无油涡旋干泵，虽免除了油污染，但也失去了油液对污染物的清洗和带走能力。这意味着所有被抽入的水蒸气只能依靠气镇阀吹扫来清除。
安捷伦真空官方推文明确指出：“水蒸气被真空泵吸入压缩后，将会凝结成液态水并积存在泵内，造成真空泵极限真空变差，内部生锈，噪音增大等问题。要解决这个问题，就需要用到气镇”。
对于含水汽量较大的应用，建议一直打开气镇；对于要求极限真空或水汽含量较小的应用，可以在需要排水时让泵带气镇持续运行约1小时。定期开启气镇阀空载运行，是防止此类故障最简单、成本最低的方法。
