爱德华nXDS10iC涡旋干泵橡胶堵头漏气故障维修案例
一、设备信息

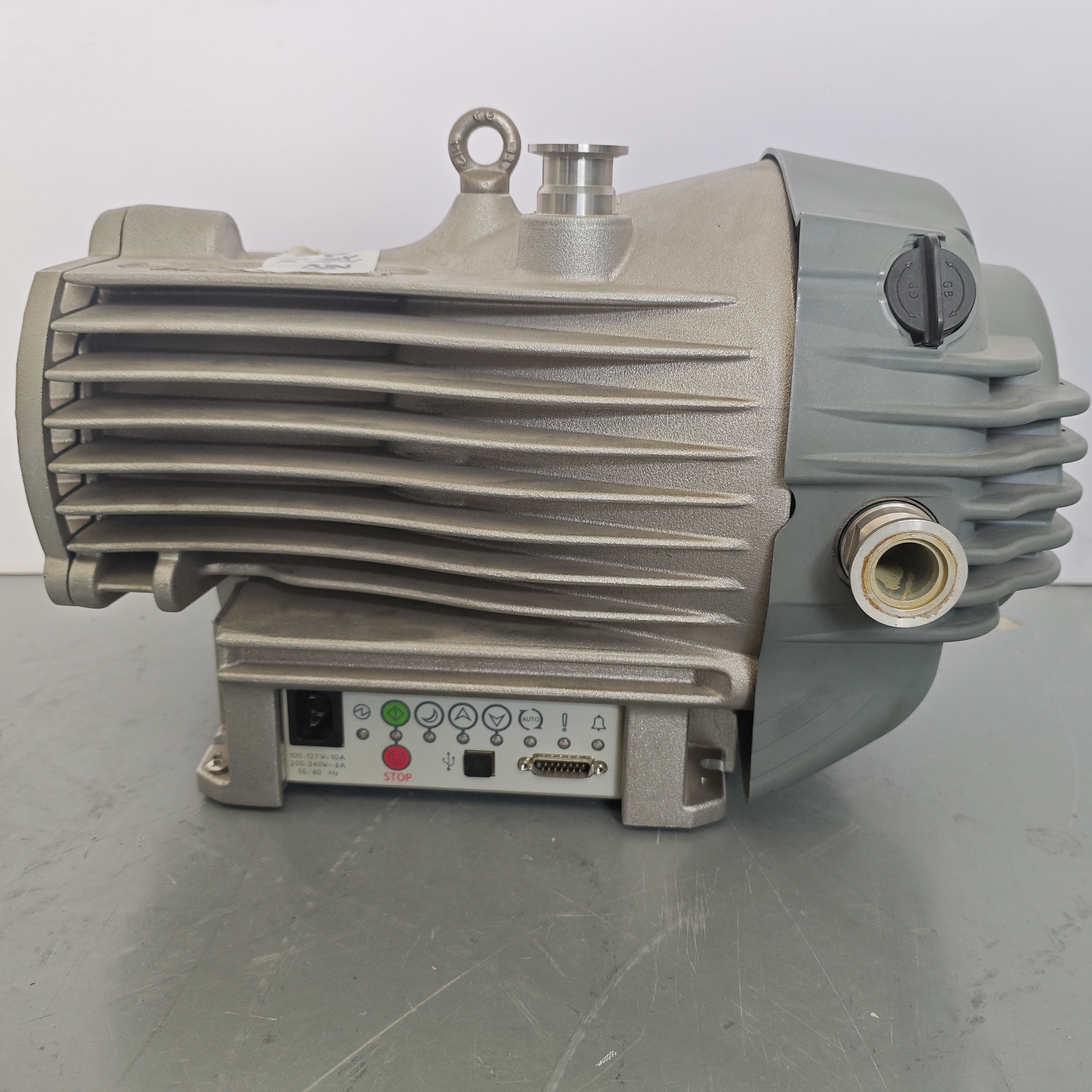

设备型号：英国Edwards爱德华 nXDS10iC 无油涡旋干泵
设备用途：为精密实验设备、真空工艺系统提供稳定高真空环境，广泛应用于精密制造、科研检测等对真空度稳定性要求较高的场景
二、故障现象
设备日常运行巡检中发现，nXDS10iC涡旋干泵极限真空度不达标，抽气速率缓慢，设备长时间运行后仍无法达到设备额定真空参数，无法满足后端工艺生产及实验使用标准。设备运行无异响、无卡顿、无过热报警，机身整体运行状态平稳，仅存在真空性能不达标的问题。
三、故障排查分析
结合爱德华nXDS系列涡旋干泵的设备结构及常见故障特性，遵循由简到繁、外检优先的排查原则，开展系统性故障排查：
1. 基础工况排查：检查设备供电电压、运行参数、环境温湿度均处于标准范围，排除工况环境、参数设置不当导致的真空异常问题。
2. 管路接口排查：逐一检查进气接口、排气管道、管路法兰、密封接头等连接部位，确认无松动、破损、密封垫老化漏气情况，管路气密性正常。
3. 核心部件排查：排除涡旋盘磨损、止回阀密封失效、真空规精度偏移、泵腔杂质污染等内部核心部件故障，设备核心做功部件状态完好。

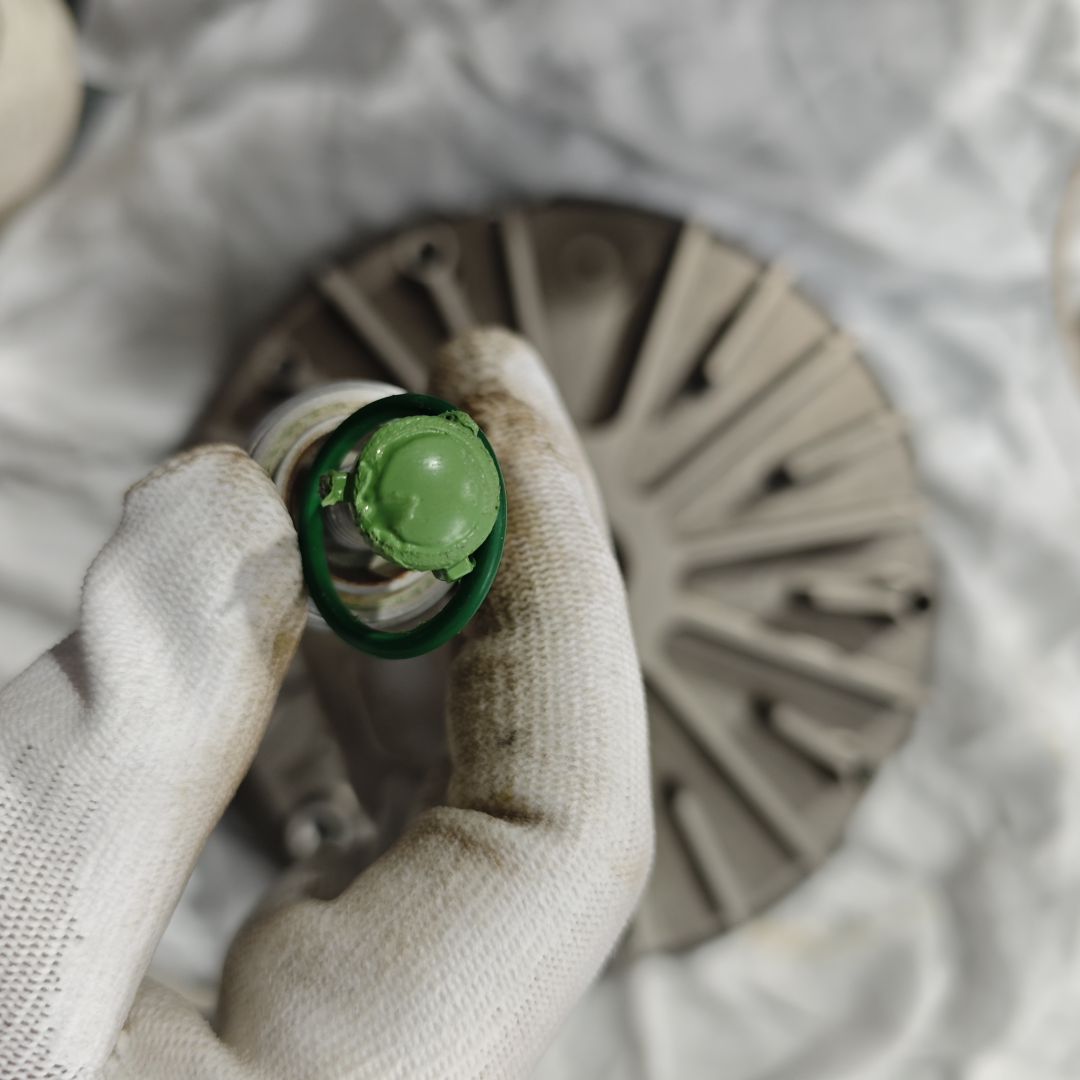

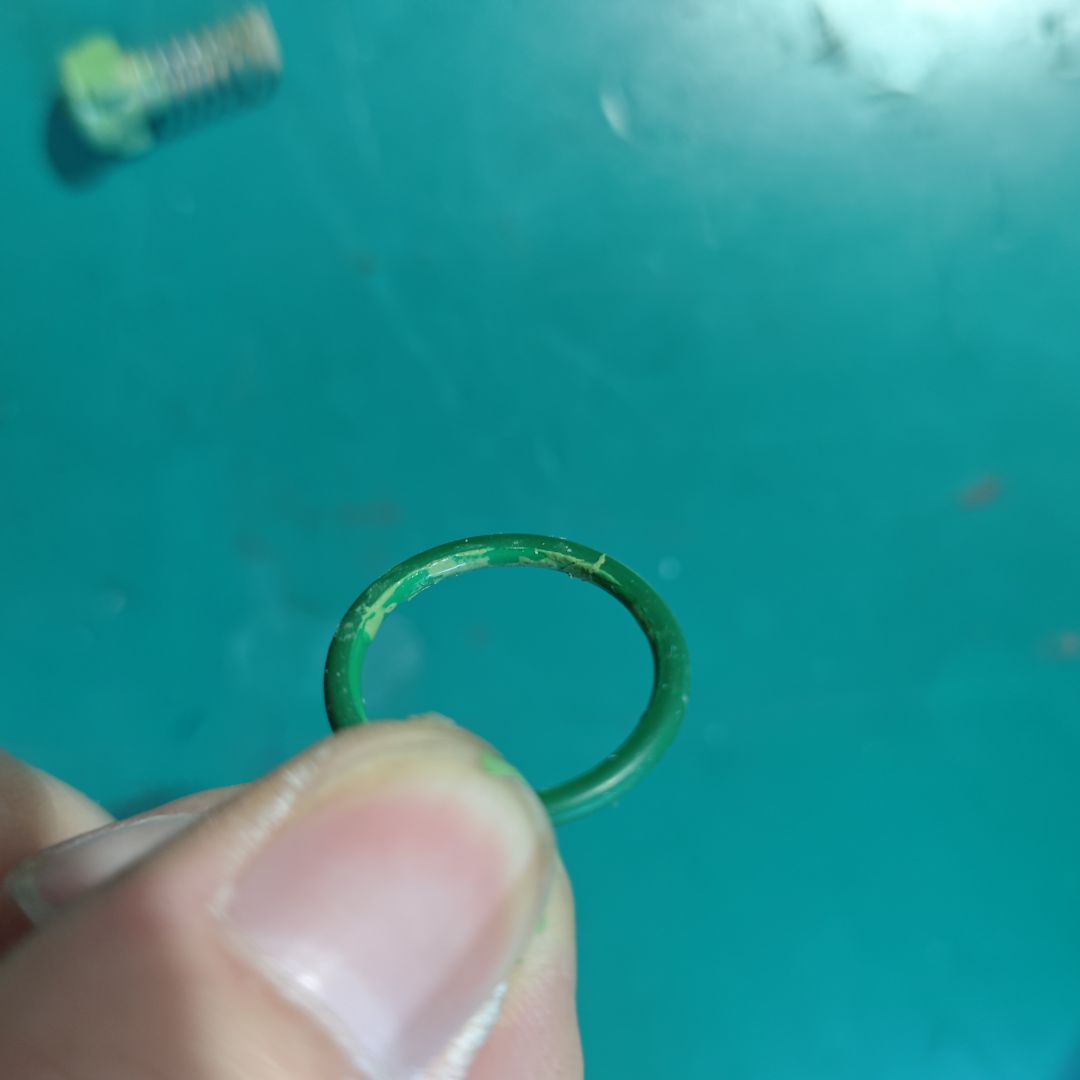

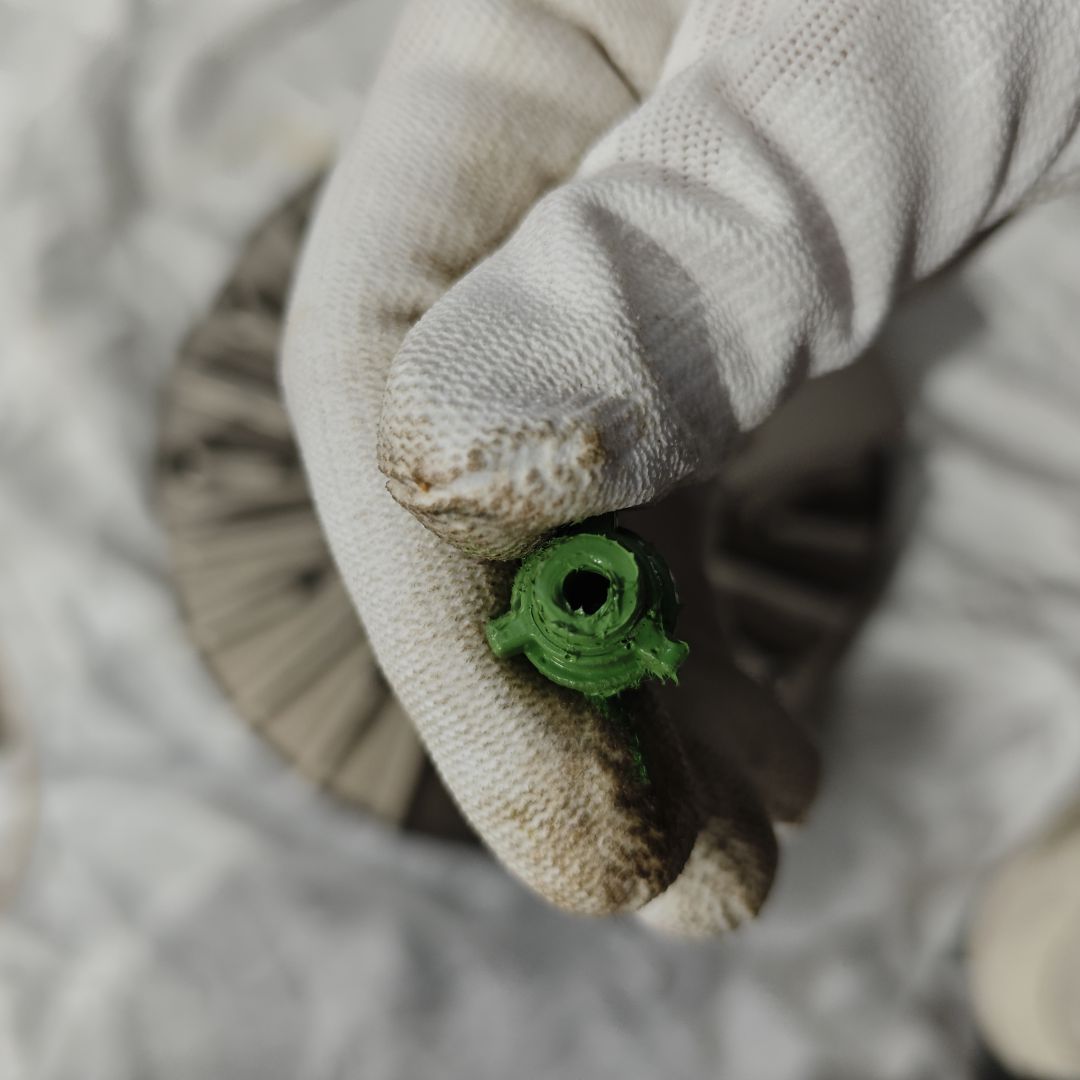

4. 隐蔽密封点排查：重点检查泵体辅助密封点位，最终排查发现泵体橡胶堵头存在老化微裂、密封失效问题，该隐蔽点位持续轻微漏气，是导致设备真空度偏低、无法达标核心诱因。
经分析，该故障主要原因为设备长期连续运行，橡胶堵头长期受环境温度变化、气压交变影响，出现老化、弹性衰减、细微开裂，丧失密封性能，形成隐性漏气点，进而破坏泵体真空密闭环境，导致真空度不合格。
四、维修实施过程
1. 安全停机准备：严格遵循真空泵安全维修规范，切断设备电源，关闭进出气阀门，缓慢释放泵腔内部残余气压，待设备完全降温、泄压后开展维修作业，避免高压、高温操作带来安全隐患。
2. 旧件拆除清理：精准拆卸泵体故障橡胶堵头，彻底清理堵头安装卡槽内的灰尘、油污、老化碎屑，保证安装接触面洁净、干燥、无杂质，为新件密封安装提供良好条件。
3. 新件更换安装：选用爱德华nXDS10iC适配原装规格橡胶堵头，对准卡槽平稳嵌入安装，保证堵头安装到位、贴合紧密，无偏移、无松动，保障密封面完全贴合，杜绝安装缝隙引发二次漏气问题。
4. 气密性复检：安装完成后，对堵头密封点位及设备整体管路进行全面气密性检测，确认无漏气隐患，所有密封点位状态正常。
五、维修效果验证
维修完成后，重启设备进行空载试运行及真空度测试，设备启动平稳、运行工况稳定，无任何异常噪音与振动。设备抽气速率恢复正常，极限真空度达到设备出厂额定标准，真空参数稳定无波动，完全满足设备配套工艺及实验使用要求，故障彻底解决。
六、故障总结与预防建议
1. 故障总结
本次nXDS10iC干泵真空差故障，并非核心机械部件损坏导致，而是小型密封辅件老化失效引发的隐性漏气故障。此类隐蔽密封点位故障无明显报警、无运行异常噪音，排查难度较高，容易被忽略，是该型号涡旋干泵的高频易忽略故障点。
2. 预防维护建议
（1）日常巡检除检查管路、核心部件外，需重点关注泵体各类橡胶密封堵头、密封圈等辅件状态，定期目视检查是否存在老化、开裂、变形问题。
（2）根据设备运行时长，建议每6-12个月对橡胶堵头、密封胶圈等易损密封件进行预防性更换，从源头杜绝隐性漏气故障。
（3）保持设备运行环境干燥、洁净，减少酸碱、粉尘环境对橡胶密封件的腐蚀与老化加速，延长密封辅件使用寿命，保障设备真空性能长期稳定。
七，图片
