日本岩田ISP-500C-TV涡旋干泵OS盘铁轴封位移异响故障维修案例
一、设备基础信息

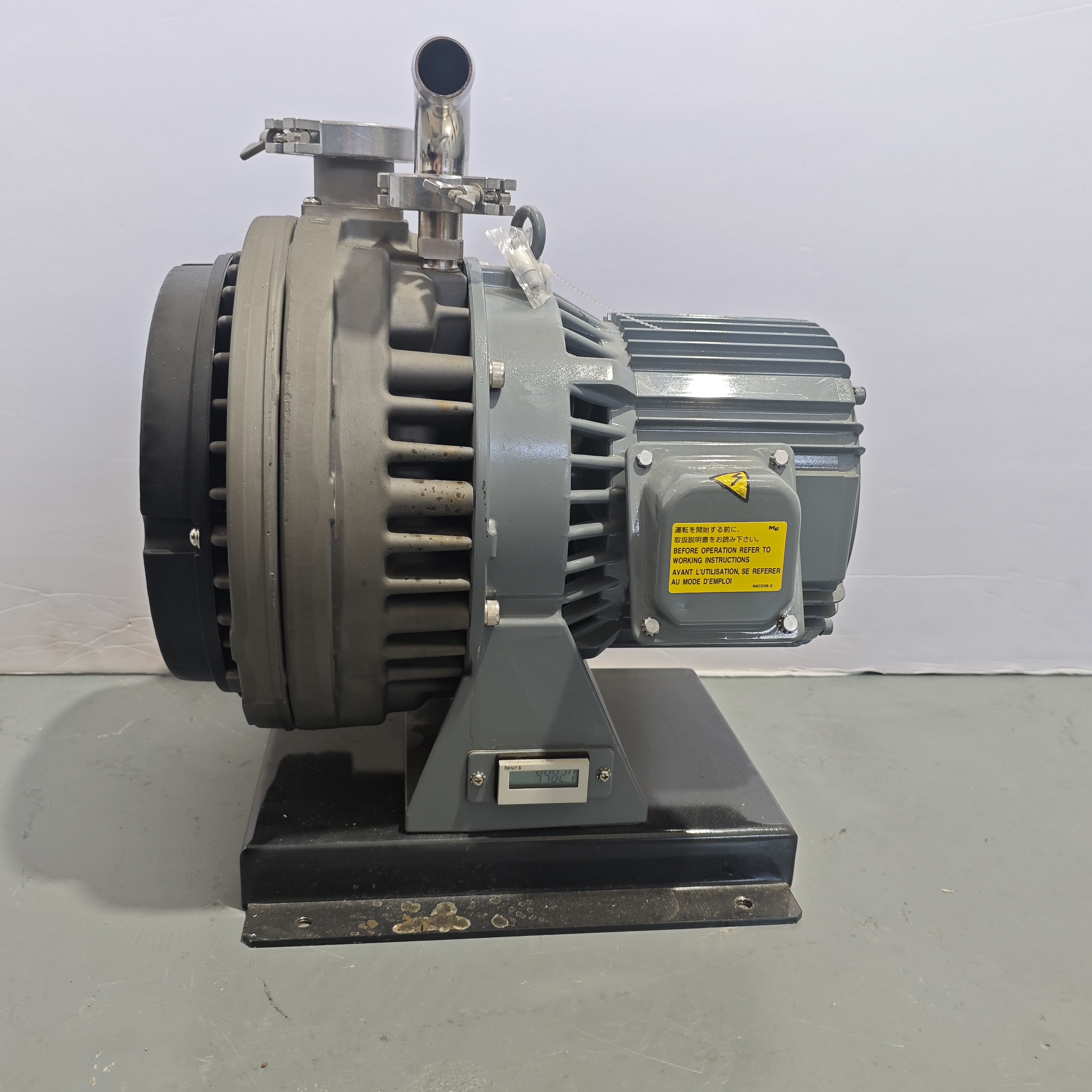

设备型号：日本岩田 ANEST IWATA ISP-500C-TV 无油涡旋干泵
设备特性：该机型为高洁净、低噪音涡旋真空泵，适配精密真空制程、实验室分析仪器、半导体辅助真空等高精度场景，具备无油污染、运行稳定、维护周期长的特点，对内部密封、同轴度装配精度要求极高。
二、故障现象
设备正常带载运行过程中，机身持续出现规律性金属摩擦异响，异响随转速升高明显加剧，设备真空性能轻微衰减，但无报警报错、无过热停机、无漏油漏气现象。设备启停功能正常，外观管路、进气过滤组件无异常损坏，初步判定为泵体内部运动部件配合异常导致故障。
三、故障排查与原因分析
遵循真空泵“先外后内、先简后繁”的标准化排查流程开展故障定位：
1. 外部排查：检查设备固定脚垫、机身紧固螺丝、进出气管道、消音器、进气滤芯等外置配件，确认无松动、碰撞、堵塞、磨损问题，排除外部共振、部件干涉引发的异响。
2. 工况排查：核对设备运行电压、负载压力、环境工况参数，均处于设备标准运行区间，排除工况异常、过载运行导致的机械异响。

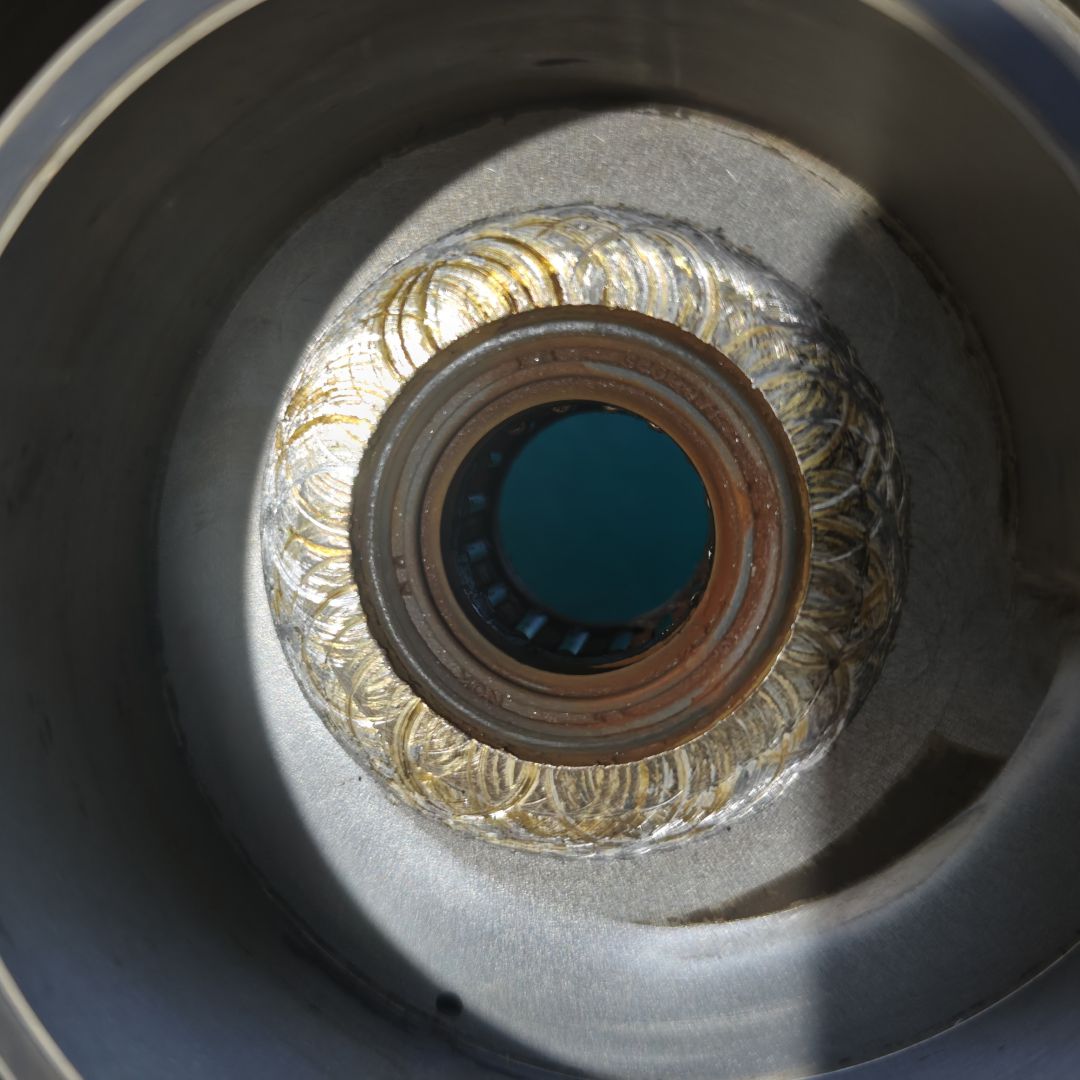

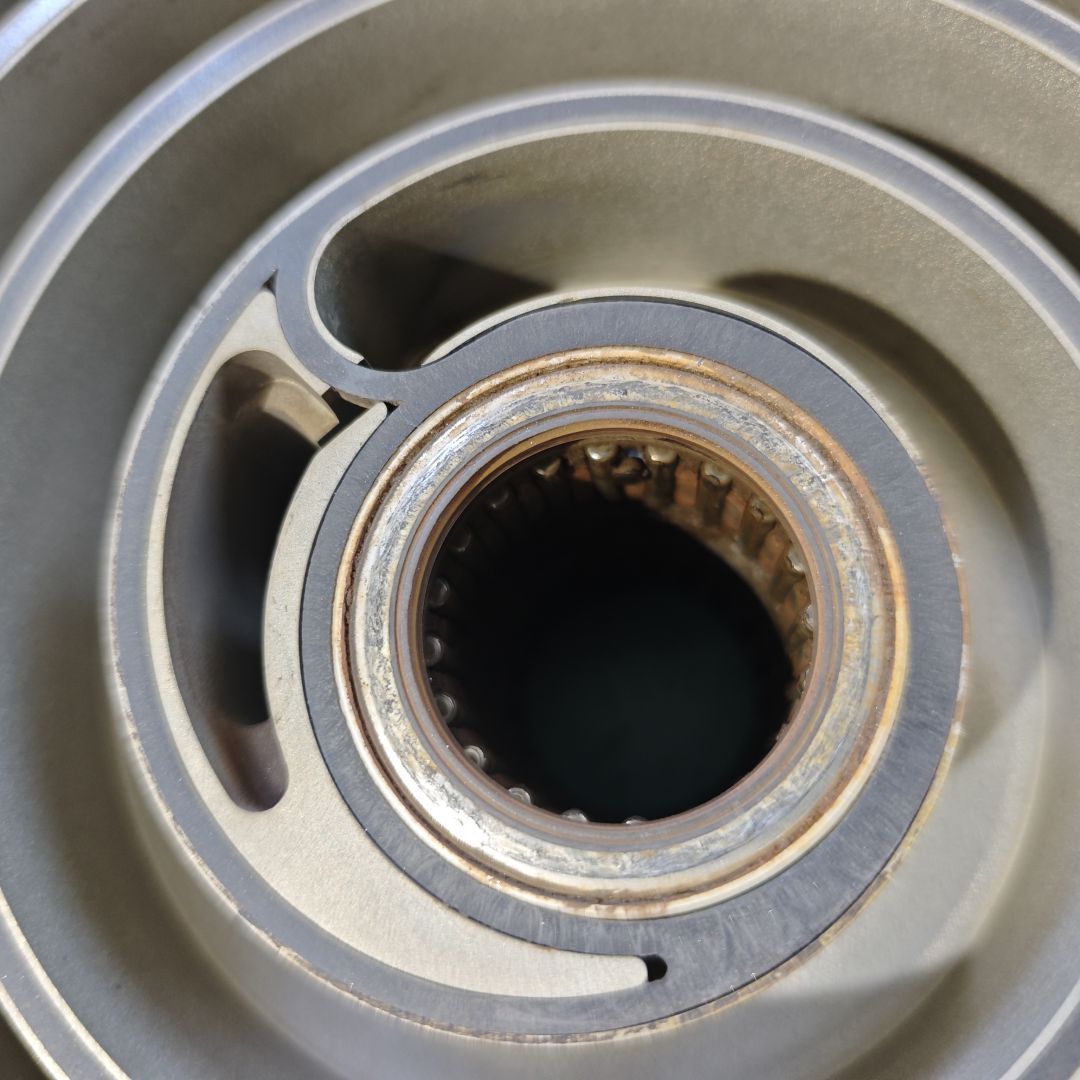

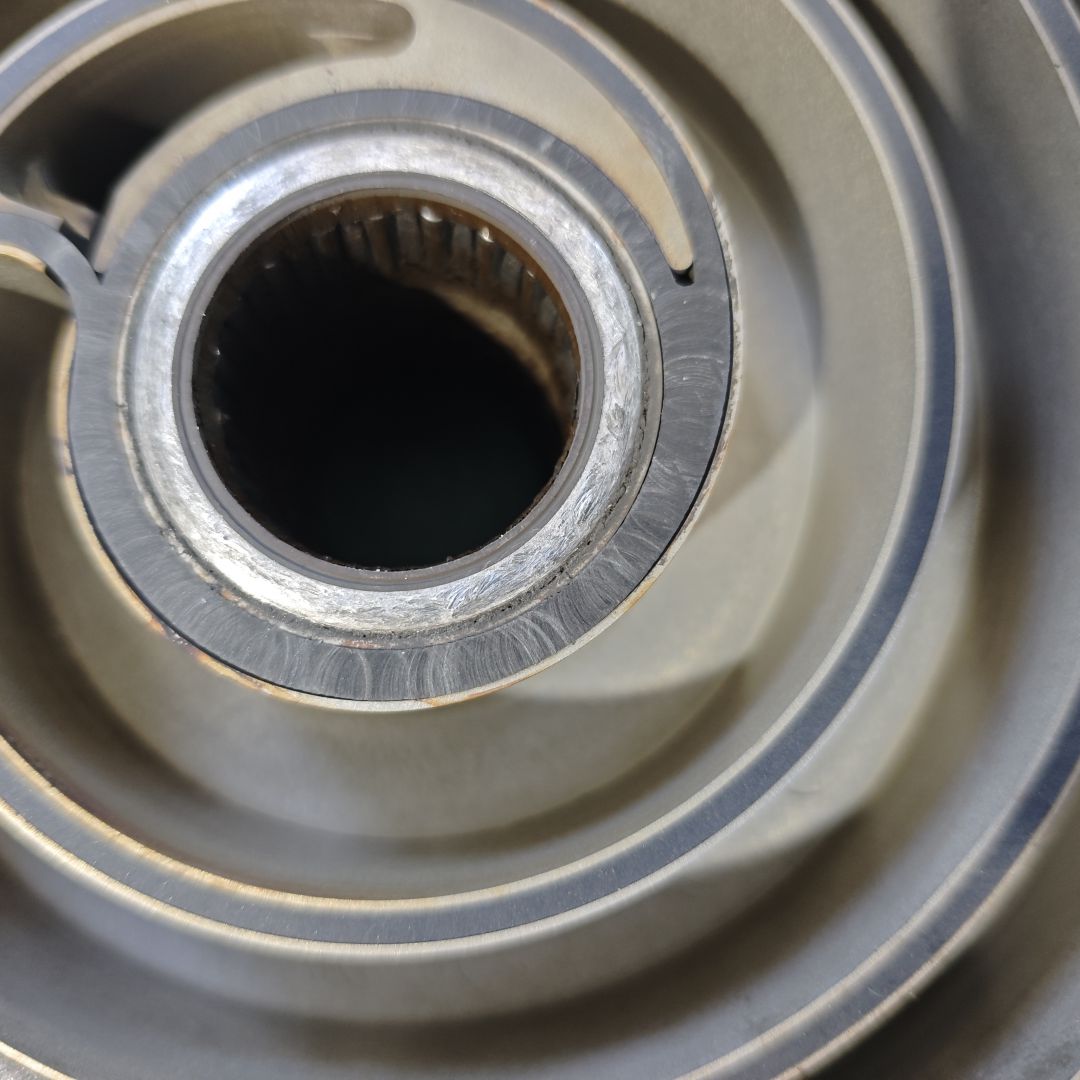

3. 拆机深度排查：对泵体进行规范拆解，逐层检查涡旋盘、轴承、转子、密封组件等核心部件。拆解后精准定位故障点：设备OS盘铁轴封发生轴向位移，脱离标准安装卡位。
4. 故障根源分析：铁轴封作为泵体核心密封与限位部件，长期高速运转下受持续振动、轴向力作用，加之长期运行后固定预紧力衰减，最终出现位移偏移。位移后的铁轴封与周边精密配合部件发生轻微持续剐蹭摩擦，是设备运行产生规律性金属异响的直接原因；同时密封配合精度失效，也间接造成设备真空性能小幅下降。
四、详细维修作业流程
1. 安全停机拆机准备
严格执行真空设备维修安全规范，切断设备总电源，关闭进气、排气阀门，完全释放泵腔残余压力，待设备机身完全冷却后，拆卸设备外壳、管路及固定组件，做好部件对位标记，避免装配错位。
2. 部件清洁与故障件拆除
有序拆解OS盘周边装配结构，小心取出位移损坏的铁轴封。彻底清理轴封安装位、OS盘接触面、泵腔内部残留粉尘、摩擦碎屑及杂质，保证安装基面平整、洁净、无磨损，为新件安装提供标准装配条件。同时检查周边配套部件无拉伤、变形、磨损等次生损伤。
3. 原装配件更换装配
更换岩田ISP-500C-TV适配原装全新OS盘铁轴封，按照设备原厂装配工艺标准，精准对位安装、校准轴向间隙，保证铁轴封卡位到位、贴合紧实、同轴度达标，恢复部件标准装配状态，杜绝装配偏差引发二次故障。
4. 整机复位与气密性检查
按拆机反向顺序逐层复位所有零部件，紧固各部位螺丝及管路接口。装配完成后，对泵体整体密封性、部件配合间隙进行全面复检，确认无装配缺陷、无密封隐患。
五、维修效果验证
设备装配完成后，进行空载试运行与带载工况测试：
1. 设备启停顺畅、运行平稳，原持续性金属摩擦异响完全消失，机身无异常振动；
2. 设备转速、压力参数运行稳定，真空性能恢复至原厂额定标准；
3. 连续半小时满负荷试运行，设备工况稳定无异常，故障彻底排除，满足生产及设备使用要求。
六、故障总结与预防性维护建议
1. 故障总结
本次ISP-500C-TV干泵异响故障，属于典型的精密密封限位部件装配失效故障。设备无核心转子、轴承损坏，故障诱因为长期振动导致铁轴封位移偏移，引发机械剐蹭异响。该故障无前置报警，仅通过异响、微降真空度体现，隐蔽性较强，易被常规巡检忽略。
2. 预防维护建议
（1）日常巡检重点关注设备运行噪音、机身振动状态，出现轻微异响时及时停机检测，避免长期剐蹭造成涡旋盘、轴体等精密部件次生磨损，扩大故障维修成本。
（2）针对岩田涡旋干泵，建议每12个月开展一次内部密封组件专项检查，重点核查铁轴封、密封卡环等限位密封件的装配状态，及时矫正位移、更换老化疲劳配件。
（3）设备长期连续运行场景下，可定期对设备固定螺丝、核心装配组件进行预紧检查，降低设备振动导致的部件位移失效风险，延长设备精密运行周期。
七，图片
