安捷伦IDP-15涡旋干泵联轴器磨损异响故障维修案例

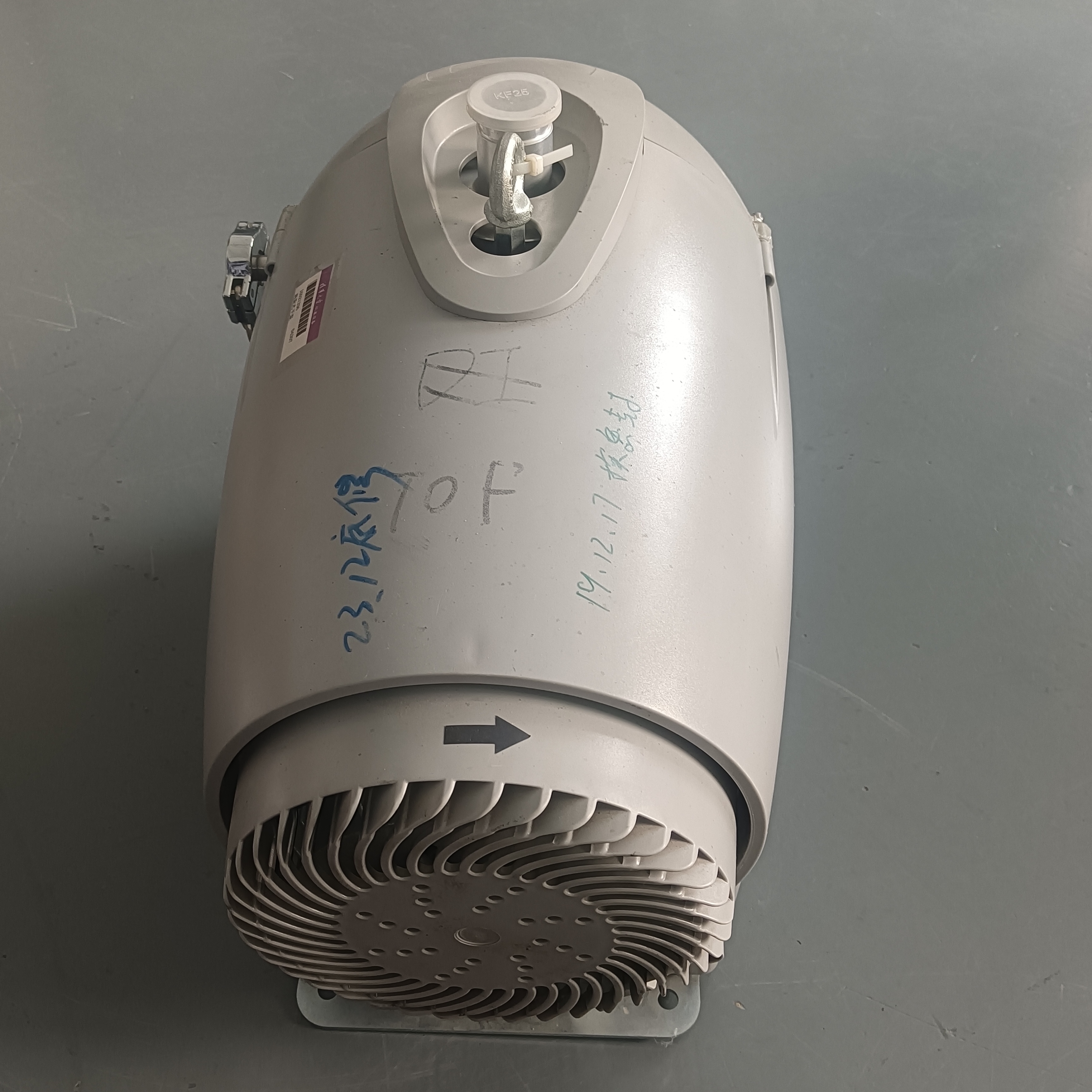

一、设备基本信息
设备型号：安捷伦IDP-15涡旋干式真空泵
设备用途：配套精密真空实验设备，为腔体提供稳定无油真空环境
二、故障现象
设备正常运行过程中，泵体传动位置出现持续性周期性金属异响，伴随轻微机身小幅振动，设备真空抽取速率缓慢下降，但未触发设备报警停机。空载运行与带载运行状态下异响均存在，且随设备运行时长增加，异响频次与音量逐步增大，严重影响设备运行稳定性与实验室精密作业环境。
三、故障初步排查
1. 外观及运行排查：现场观察泵体外观无破损、无漏油漏气现象，设备供电电压、运行频率均处于标准工况范围，排除供电异常、外部管路干涉、安装松动等外部诱因。
2. 声源定位排查：使用机械听诊器抵近泵体各区域检测，精准锁定异响来源于电机与泵体连接的传动联轴器部位，初步判定故障为传动系统部件异常。
3. 工况参数核验：调取设备运行参数，真空度、排气流量等核心参数小幅偏离标准值，符合传动部件磨损导致的动力传输不稳定故障特征。
四、拆机检测与故障确诊
停机断电后，严格按照安捷伦IDP-15干泵拆解规范，依次拆除设备防护外壳、传动端护罩，对电机轴、泵主轴及连接联轴器进行拆解检查。

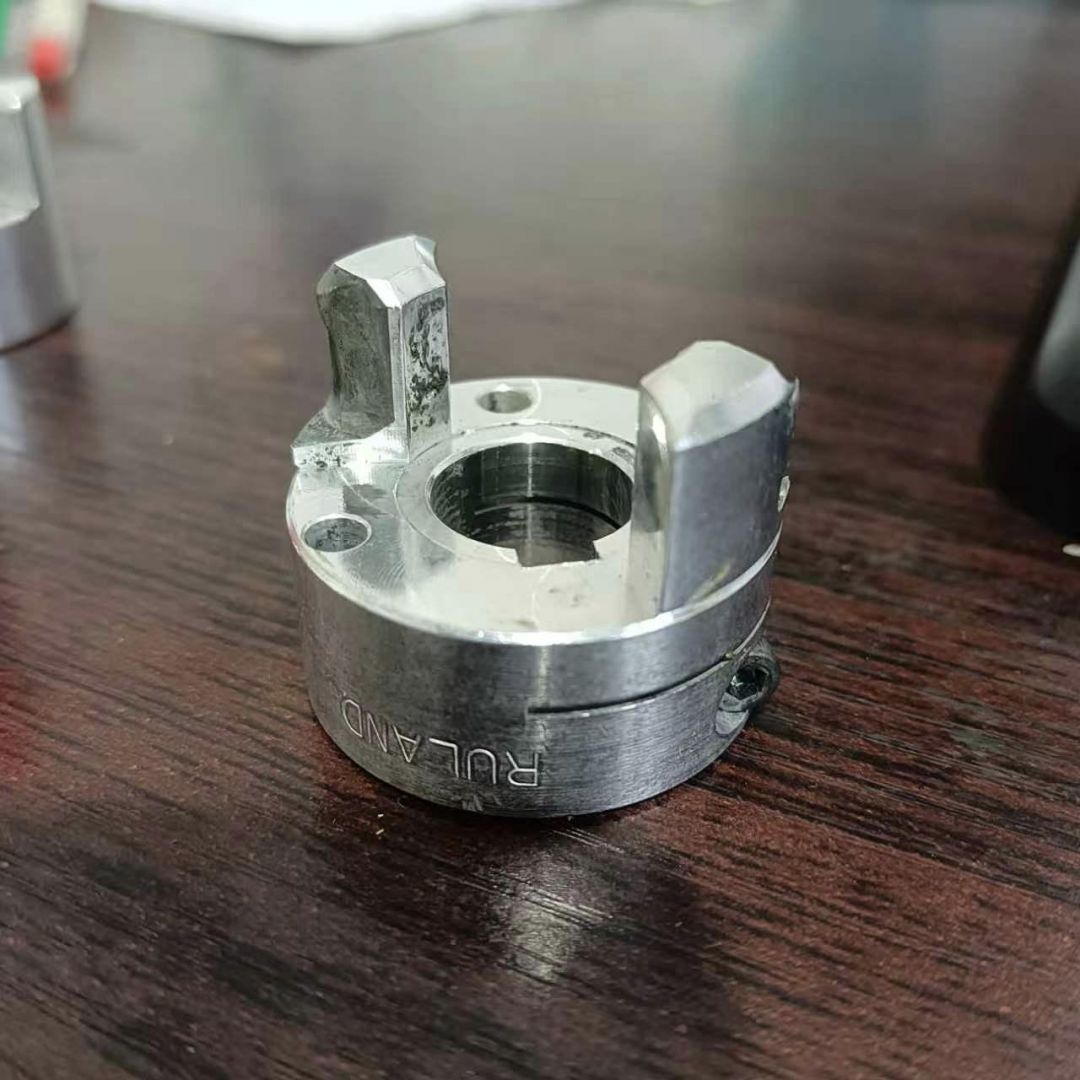

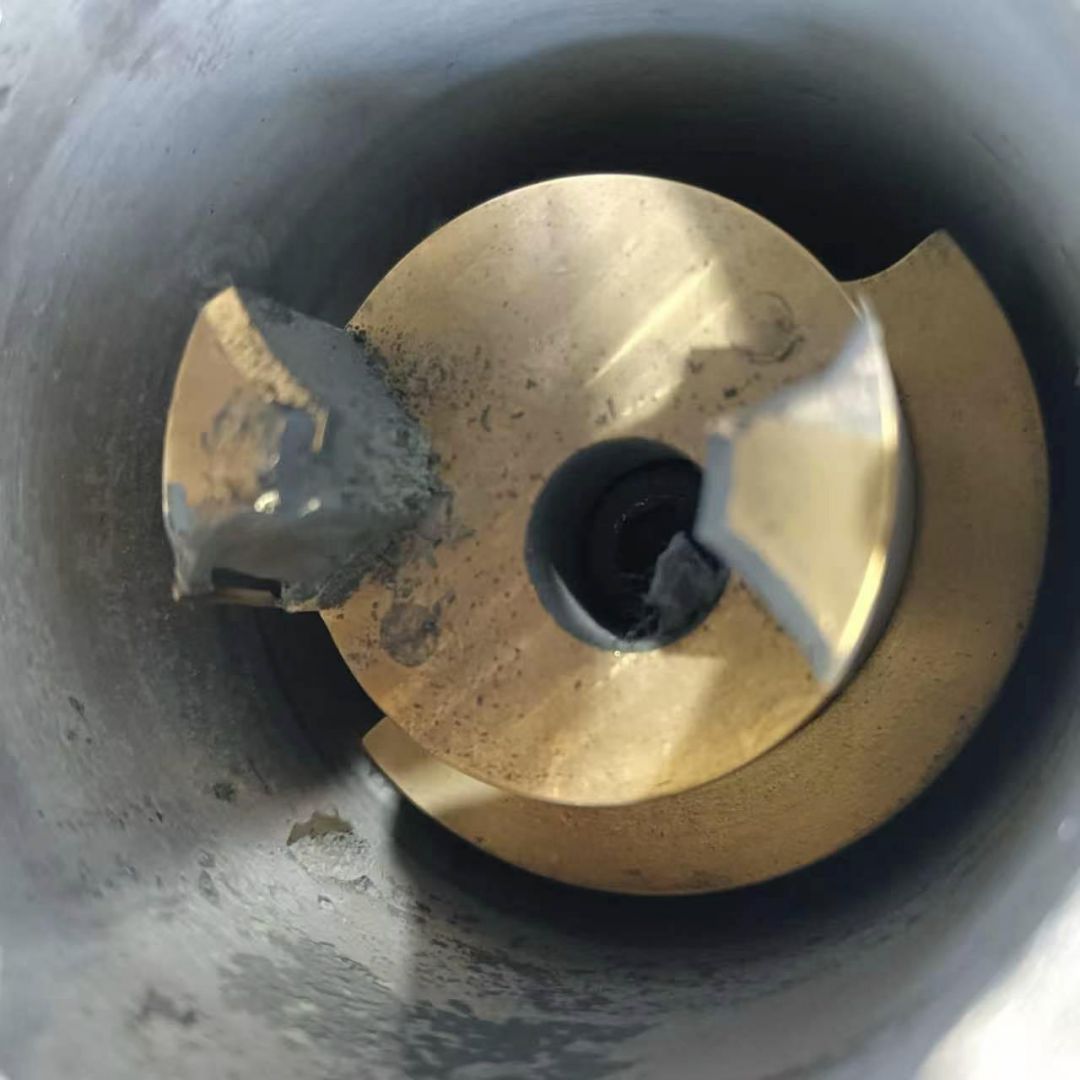

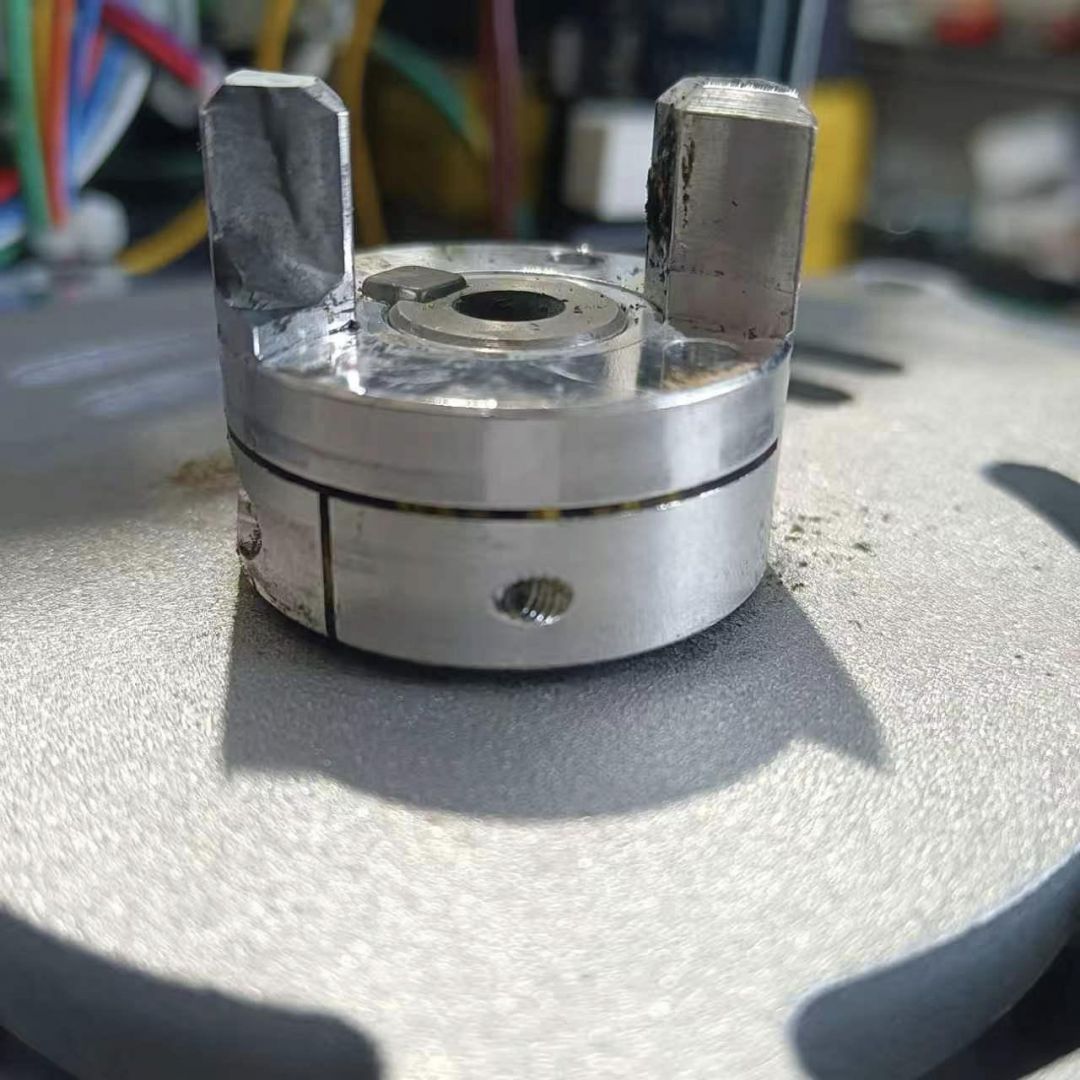

拆机后明确核心故障：设备原装联轴器出现严重磨损、弹性体老化开裂、配合间隙超标问题，联轴器内外连接结构咬合松动，无法实现电机与泵主轴的精准同轴传动。设备长期连续运行产生的交变载荷，加剧了联轴器部件疲劳损耗，导致传动过程中出现轴向、径向轻微偏移，部件相互摩擦、撞击，最终产生持续性异响，同时造成动力传输效率下降，影响设备真空性能。
排除其他关联故障：拆解后全面检查泵体涡旋盘、轴承、密封组件、真空规等核心部件，均无磨损、卡顿、损坏情况，设备内部腔体洁净无杂质，无漏水、漏气、积垢问题，确认故障仅为联轴器单一部件损坏。
五、维修实施过程
1. 部件清理：彻底清理电机轴、泵主轴连接端面的灰尘、磨损碎屑及油污，保证安装接触面洁净平整，避免杂质影响新部件安装精度。
2. 配件更换：更换全新原装适配型号联轴器，严格按照设备装配标准对位安装，精准调整电机轴与泵主轴的同轴度，消除传动偏移偏差，保证联轴器咬合紧密、传动均匀。
3. 紧固校准：按标准扭矩对角紧固联轴器固定螺栓及设备护罩螺丝，杜绝螺栓松动、装配不到位等二次隐患，完成设备整体复位装配。
4. 试运行调试：装配完成后，接通电源进行空载试运行，持续运行30分钟全程观测，泵体异响完全消失，机身振动恢复正常。随后进行带载测试，设备真空抽取速率、极限真空度均恢复出厂标准参数，运行平稳无异常。
六、故障原因深度分析
1. 自然老化损耗：联轴器为传动系统易损件，长期承受设备高频启停、连续运行的交变应力，弹性体逐渐老化、耐磨性能下降，属于设备常规损耗故障。
2. 长期同轴度偏差：设备长期运行过程中轻微振动累积，导致传动同轴度出现微小偏移，加剧联轴器局部磨损，长期累积后引发部件损坏、异响故障。
3. 日常巡检盲区：日常维护多重点关注真空参数、腔体密封，对传动联轴器等隐蔽易损部件的定期检查、预判更换不足，导致小损耗累积为显性故障。
七、维修总结与预防方案
1. 维修结果
本次故障为典型的真空泵传动联轴器老化损坏故障，通过更换全新联轴器并精准校准同轴度，彻底解决设备异响、振动及真空性能下降问题。维修后设备各项运行参数达标，工况稳定，完全满足精密真空作业使用要求，设备恢复正常生产运行。
2. 日常预防维护方案
1. 建立易损件定期巡检制度，每6个月专项检查IDP系列干泵联轴器、传动螺栓等部件，检查是否存在磨损、松动、老化问题，提前预判更换，杜绝异响、振动类故障。
2. 设备定期保养时，重新校准电机与泵体传动同轴度，消除长期运行产生的装配偏差，减少联轴器磨损损耗。
3. 规范设备启停操作，避免频繁瞬时启停、过载运行，降低传动部件交变载荷，延长联轴器及整机使用寿命。
4. 保持设备运行环境洁净干燥，避免粉尘、油污进入传动部位，减少部件摩擦损耗，保障设备长期稳定运行。
