安捷伦SH110涡旋干泵曲柄轴磨损异响、真空不足故障维修案例
一、设备基础信息

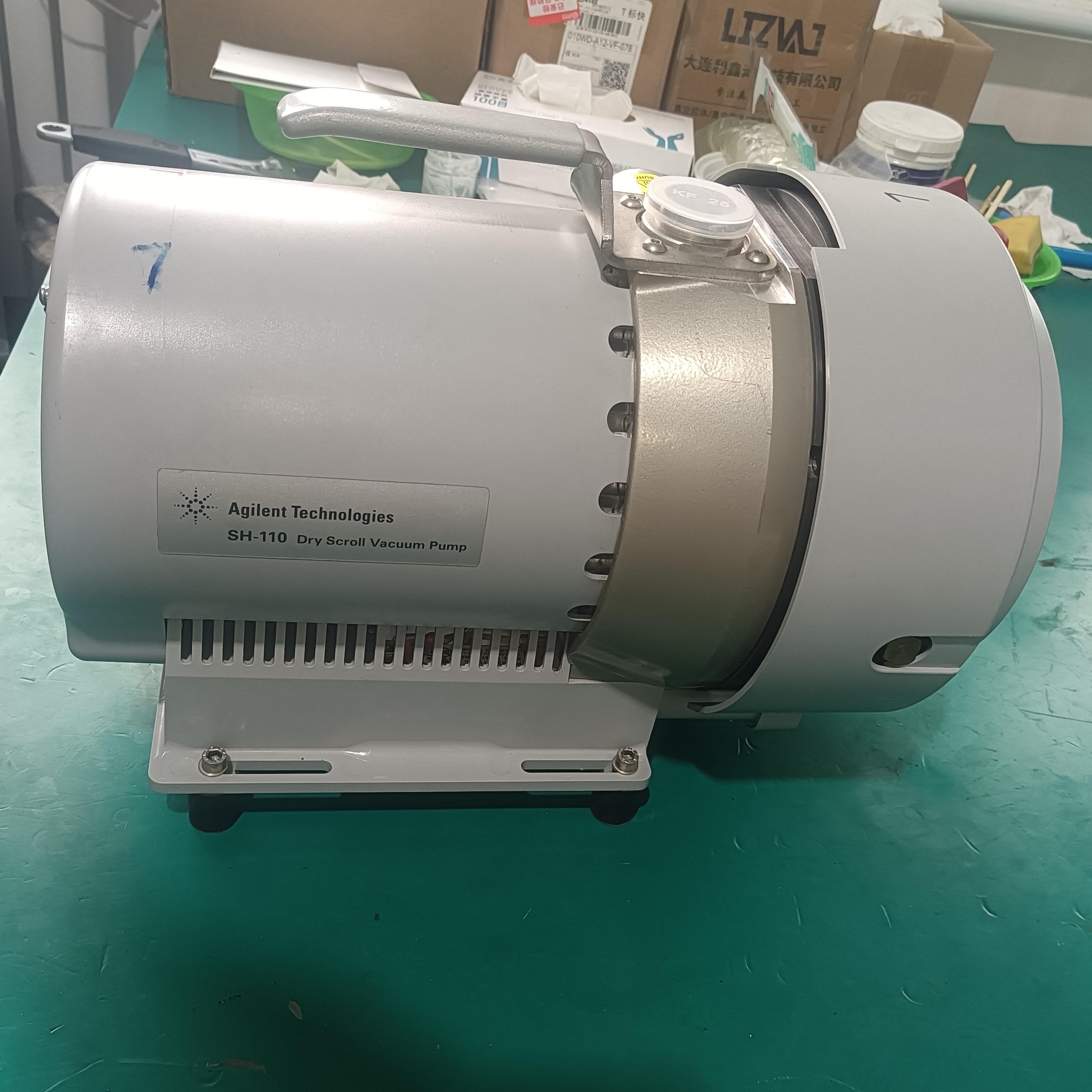

1. 设备型号：美国安捷伦SH110单级涡旋干式真空泵
2. 核心参数：50Hz抽速90L/min、60Hz抽速110L/min，极限压力可达0.07mbar，工作电压100-230VAC，广泛应用于实验室精密真空、工业小型负压工况，具备无油污染、运行稳定、集成故障保护阀的特点
3. 故障时间：客户设备现场运行期间突发故障
4. 运行工况：常态化连续运行，承担设备系统基础抽真空作业
二、故障现象
设备开机运行后出现持续性机械转动异响，异响随转速升高愈发明显，区别于正常运行的平稳低频噪音。同时设备真空性能大幅衰减，系统降压速度缓慢，无法达到额定极限真空度，实际真空值远高于设备标准参数，无法满足现场生产、实验工况使用要求。初步排查进气滤网、涡旋密封件、排气阀组件，未发现堵塞、老化、破损问题，排除常规耗材及管路故障。
三、故障检测与原因分析
1. 初步检测：现场空载、带载交替试运行，监听异响来源集中于泵体传动机芯部位，电机运转电流稳定，排除电机故障、电源电压不稳、负载异常等外部问题；检测进气、排气通畅度，管路无泄漏、无异物堵塞。

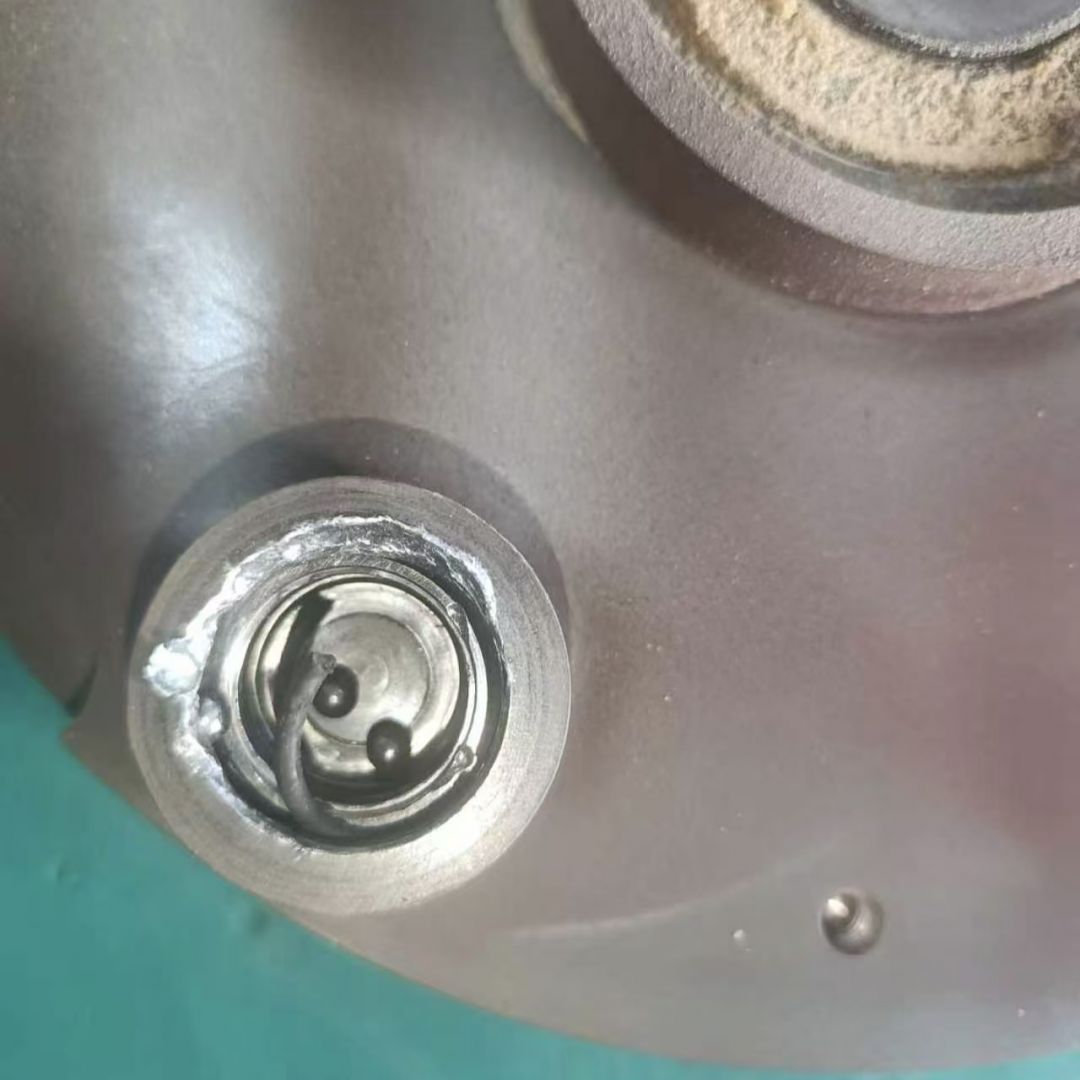

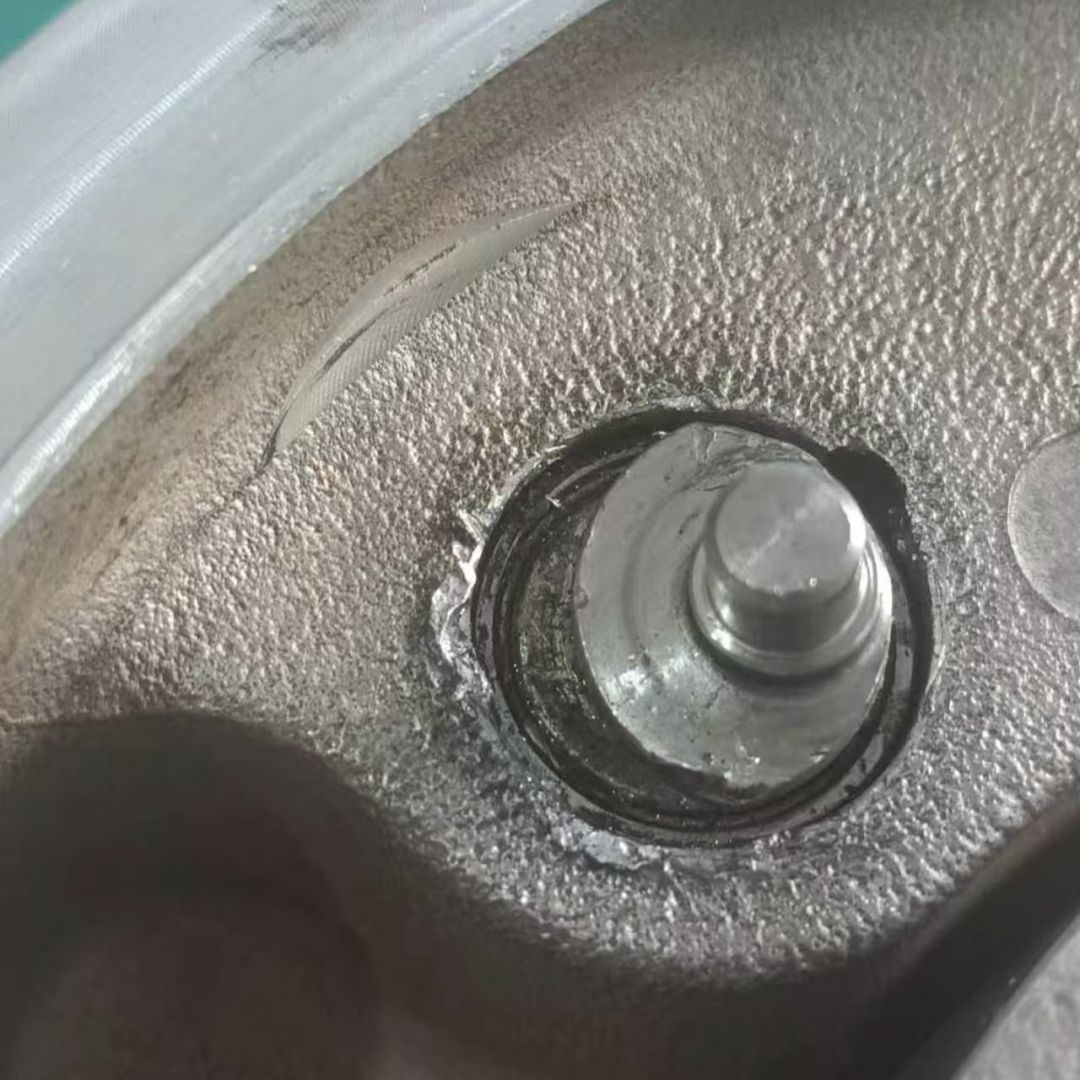

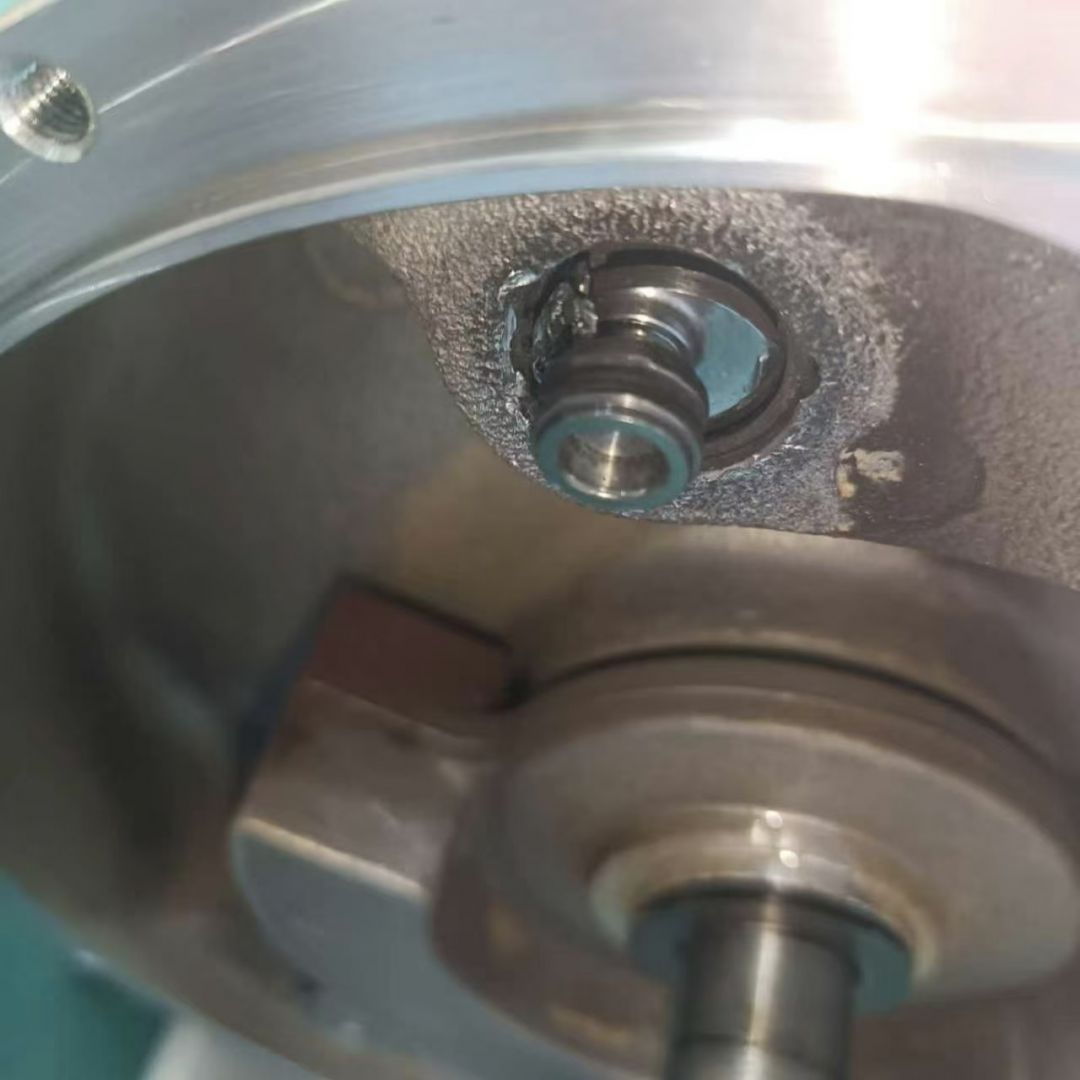

2. 拆机深度检测：遵循安捷伦SH110官方维修规范，断电泄压后依次拆卸排气适配器、机壳、涡旋腔体，拆解泵体传动结构后，发现核心曲柄轴存在严重磨损，轴体表面出现划痕、磨耗变形，配合间隙严重超标。
3. 故障根源判定：曲柄轴长期高速往复传动，长期运行后金属疲劳磨损，导致涡旋转子运转偏心、传动配合松动。设备运行时转子偏心摩擦产生机械异响，同时涡旋腔体密封配合精度失效，出现隐性泄压，直接造成设备抽速下降、真空度不达标的双重故障。该故障区别于常规8000小时周期的密封件损耗，属于核心传动部件机械磨损故障，多由长期连续运行、微量粉尘磨损、部件老化导致。
四、维修实施方案
1. 拆机清理：全程按照标准化拆机流程，拆解泵体机芯、传动组件，彻底清理泵腔内部粉尘、磨损碎屑、残留杂质，避免异物留存造成二次磨损；清洁涡旋盘、轴承、腔体接触面，保障装配精度。
2. 配件更换：更换全新原装安捷伦SH110专用曲柄轴，同步检查匹配轴承、传动垫片状态，确认无磨损、变形后复位装配，严格按照设备标准扭矩锁紧各固定螺栓，保证传动间隙、腔体密封性符合出厂参数。
3. 复位调试：完成整机装配后，检查各管路接口、密封点位，确认装配无错位、无松动，恢复设备电路、气路连接。
五、维修后试运行与效果验证
维修装配完成后，对设备进行空载试运行、带载真空测试：
1. 噪音状态：设备开机运行平稳，机械异响完全消除，运行噪音恢复设备标准56dB左右的正常水平，高低转速切换无异常杂音。
2. 真空性能：设备抽速恢复额定标准，系统降压快速稳定，极限真空度达到设备标称0.07mbar标准参数，真空稳定性良好，无泄压、掉真空现象。
3. 工况验证：连续2小时满载运行测试，设备电流、温度、转速各项参数正常，无任何异常故障，完全满足现场工况使用需求。
六、维修总结与保养建议
本次设备故障核心原因为核心曲柄轴长期运行磨损，导致传动偏心、腔体密封失效，进而引发异响、真空不足故障，并非常规耗材老化问题。维修通过更换损坏曲柄轴、精密复位装配，彻底解决设备机械故障与真空性能故障，设备整体性能恢复出厂标准。
日常保养建议
1. 该机型常规密封件保养周期约8000小时，需定期更换密封耗材，同时每半年对传动机芯进行状态检查，重点监听运行异响、检测真空精度。
2. 设备运行环境保持洁净，减少粉尘、杂质进入泵腔，降低核心传动部件磨损速率。
3. 避免设备长期超负荷连续运行，定期停机维护，排查传动间隙、紧固螺栓状态，提前规避核心部件磨损故障，延长设备使用寿命。
七，图片
