德国普发DUO10M旋片泵进气吸入灰尘导致真空度不足维修案例
一、设备基础信息

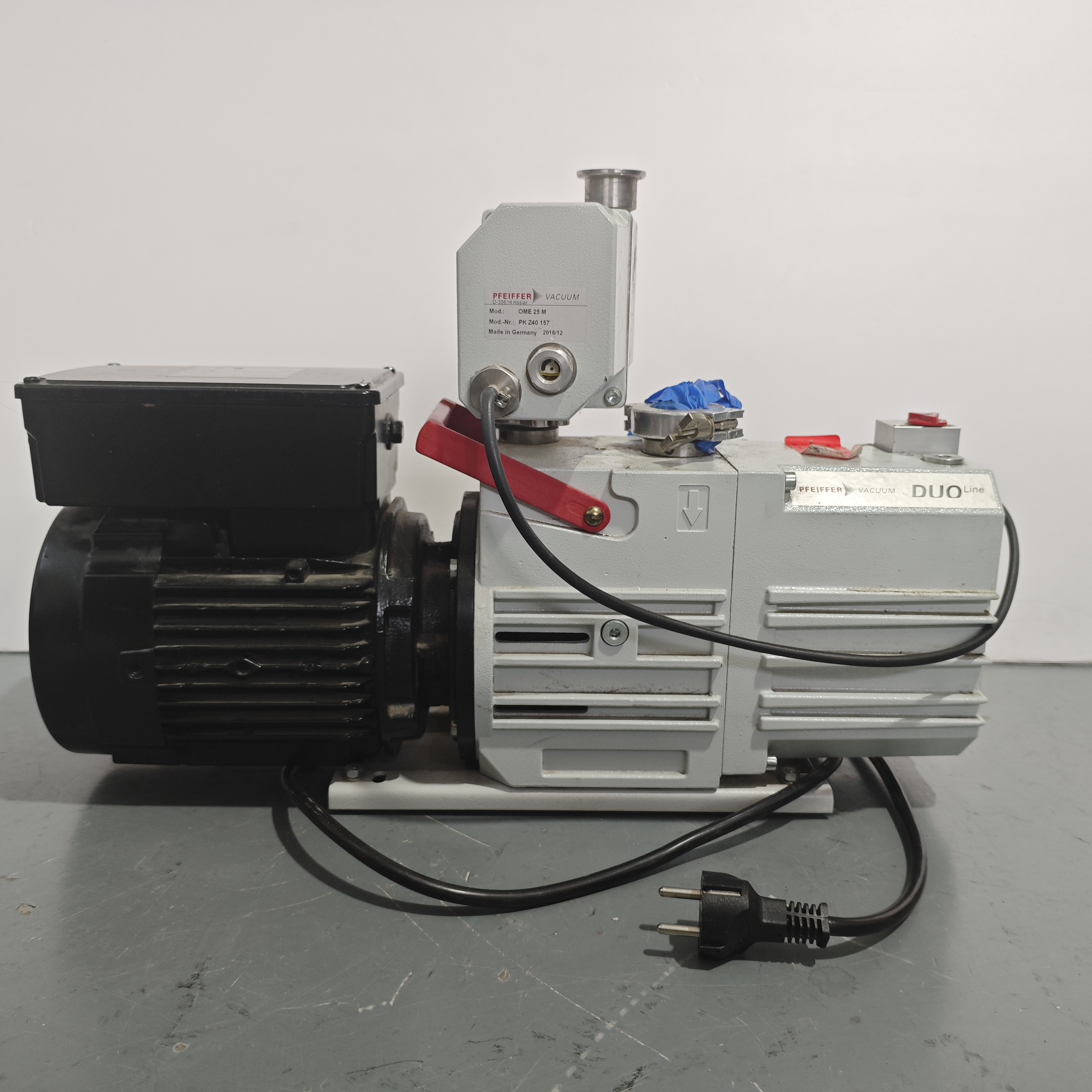

1. 设备型号：德国普发Pfeiffer DUO10M双级油式旋片真空泵
2. 设备用途：配套实验室真空腔体、小型真空镀膜设备，负责腔体抽真空作业
二、故障现象
设备日常运行过程中，真空腔体无法达到工艺要求真空度，设备真空仪表显示真空值持续偏高，无法下降至设定工艺标准；真空泵运行转速、运行噪音无明显异常，无卡顿、异响、漏油、喷油现象，泵体油温处于正常区间，初步排除电机故障、密封件泄漏、油品变质等常规故障。
三、前期故障排查步骤
1. 真空系统外漏检测：关闭真空泵进气阀门，单独检测真空泵本机极限真空，本机真空依旧不达标，判定故障不在外接真空管路、真空腔体，问题集中在真空泵本体内部。
2. 真空泵油品检查：停机冷却后查看真空泵油，油液浑浊、内部悬浮大量细小粉尘颗粒，油液清洁度严重不达标，油路流通受到杂质影响。
3. 进气端检查：拆解真空泵进气口过滤器，发现进气滤网破损，无有效防尘过滤能力；现场使用环境粉尘较多，真空泵长期直接抽吸含大量粉尘的空气，灰尘直接通过进气口进入泵腔内部。
4. 初步判定故障根源：进气滤网失效，大量灰尘被吸入泵腔，灰尘堆积在转子、旋片、泵腔内壁、排气阀等精密配合部位，破坏泵体内部微米级密封间隙，气体回流加剧，最终导致真空泵抽气效率下降、极限真空不达标。
四、拆机维修作业流程
本次维修无需更换配件，仅对泵内全部零部件进行深度清洁，具体操作步骤如下：
1. 安全预处理：切断真空泵电源，等待泵体完全降温，排空泵腔内全部变质含尘真空泵油，做好废油收集处理，避免环境污染。
2. 泵体拆解：按照普发DUO10M原厂拆解规范，依次拆卸进气法兰、端盖、排气阀组件、转子总成、旋片、泵腔分隔板等全部内部精密零件，拆解过程做好零部件位置标记，避免安装错位。
3. 零部件除尘清洁
- 首先使用干燥高压无油压缩空气，吹扫所有零部件表面附着的浮尘；
- 采用专用真空泵清洗油，浸泡转子、旋片、泵腔内壁、阀片、密封沟槽等关键部件，溶解顽固粉尘油泥；
- 使用无尘软布精细擦拭所有配合面，严禁使用硬质毛刷，防止划伤泵腔内壁、转子精密配合面，避免二次损伤密封间隙；
- 彻底清理油路、油槽内沉积的粉尘杂质，保证油路全程通畅。
4. 零部件外观检测：清洁后全面检查旋片、转子、泵腔内壁磨损情况，确认所有运动部件无磨损、无划痕、无变形，密封沟槽完好，无需更换任何机械配件。
5. 泵体回装：按照拆解标记逆向组装所有零部件，校准转子间隙、旋片活动间隙，保证部件配合精度符合原厂标准；更换全新完好进气过滤网，杜绝后续灰尘再次进入泵腔。
6. 加注新油与空载试运行：加注原厂指定普发专用真空泵油至标准油位线，进行30分钟空载试运行，观察泵体运行噪音、油温、排气状态，设备运行平稳无异常。
五、维修后测试结果
空载运行稳定后，检测真空泵本机极限真空：极限真空达到0.0018hPa，优于设备原厂额定真空指标，真空度恢复合格；接入原有真空腔体进行整机联动测试，设备可快速达到工艺设定真空值，真空保压无回升，设备完全恢复正常使用功能。
六、故障根本原因分析
1. 直接原因：真空泵进气口过滤网长期未巡检，滤网破损未及时更换，粉尘工况下无防尘防护，大量硬质灰尘直接吸入泵腔，堆积在精密运动配合间隙内，破坏旋片泵依靠油膜和精密间隙形成的密封效果，造成气体返流，真空度大幅下降。
2. 间接原因：设备日常点检不到位，未定期检查进气滤网完好性，粉尘环境下未缩短滤网清理、更换周期，忽视了进气过滤部件对油式旋片泵的保护作用。
七、后续预防保养建议
1. 滤网维护：粉尘工况下，每周检查一次进气过滤网，每半个月清洁一次滤网，滤网出现破损、变形立即更换，严禁无滤网裸机运行。
2. 油品维护：粉尘环境下缩短真空泵油更换周期，由常规6个月换油缩短至3个月，定期观察油液清澈度，发现油液浑浊、含杂质立即换油。
3. 环境管控：尽量将真空泵远离粉尘扬尘点位，必要时在真空泵进气前端加装二级粉尘过滤装置，双重阻隔灰尘进入泵体。
4. 真空巡检：每日记录真空泵极限真空数值，提前预判真空衰减问题，做到故障早发现、早处理，避免灰尘长期磨损泵体精密部件引发不可逆机械损伤。
八、维修总结
本次DUO10M真空泵真空不足故障，属于典型进气杂质入侵导致的功能性故障，无核心运动部件磨损损坏，仅通过整机深度清洁即可彻底解决问题，无需更换昂贵配件，维修成本低。油式旋片真空泵对进气洁净度要求极高，粉尘、水汽、颗粒物都会直接破坏内部密封结构，日常进气过滤防护是保障真空泵稳定运行、延长设备使用寿命的核心要点。

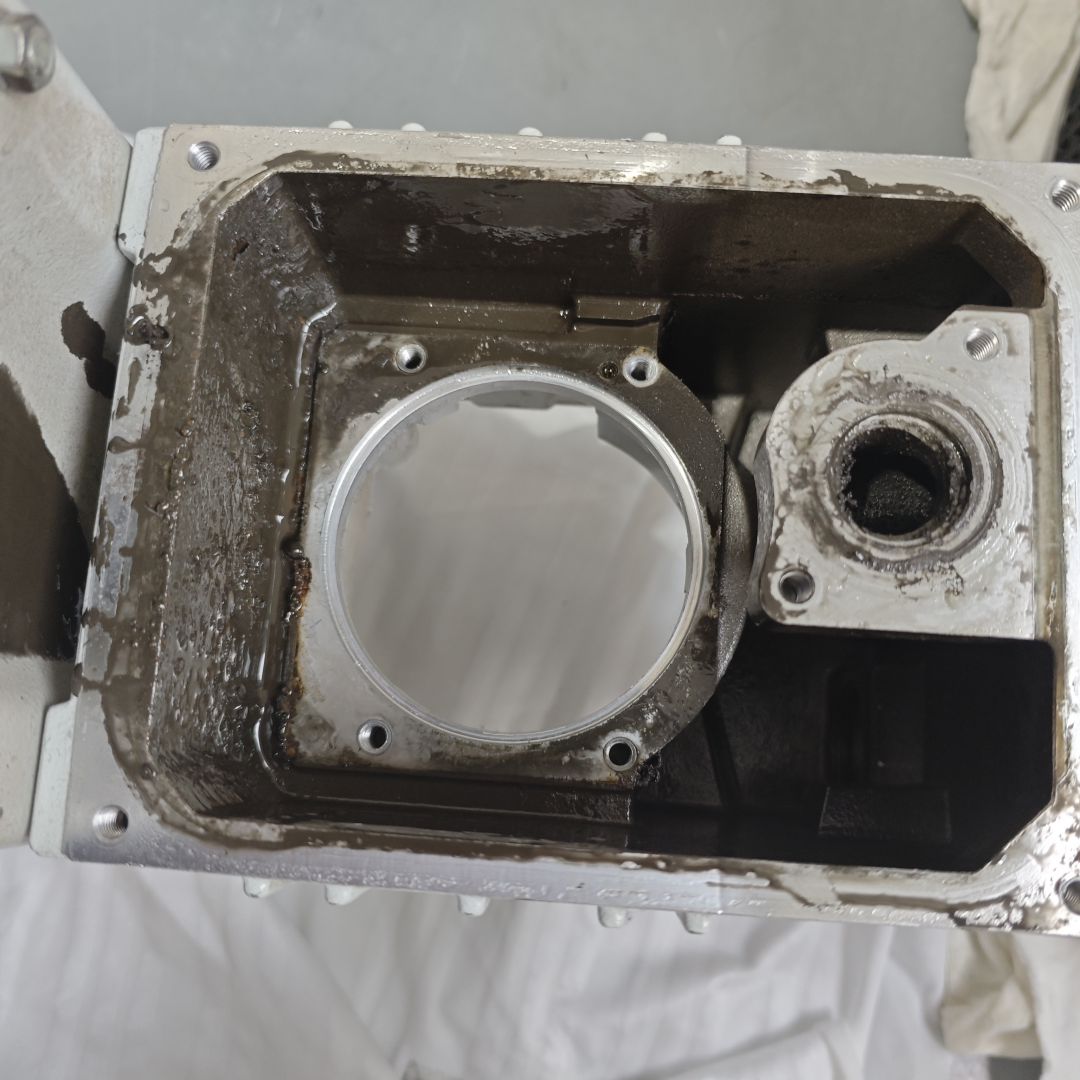

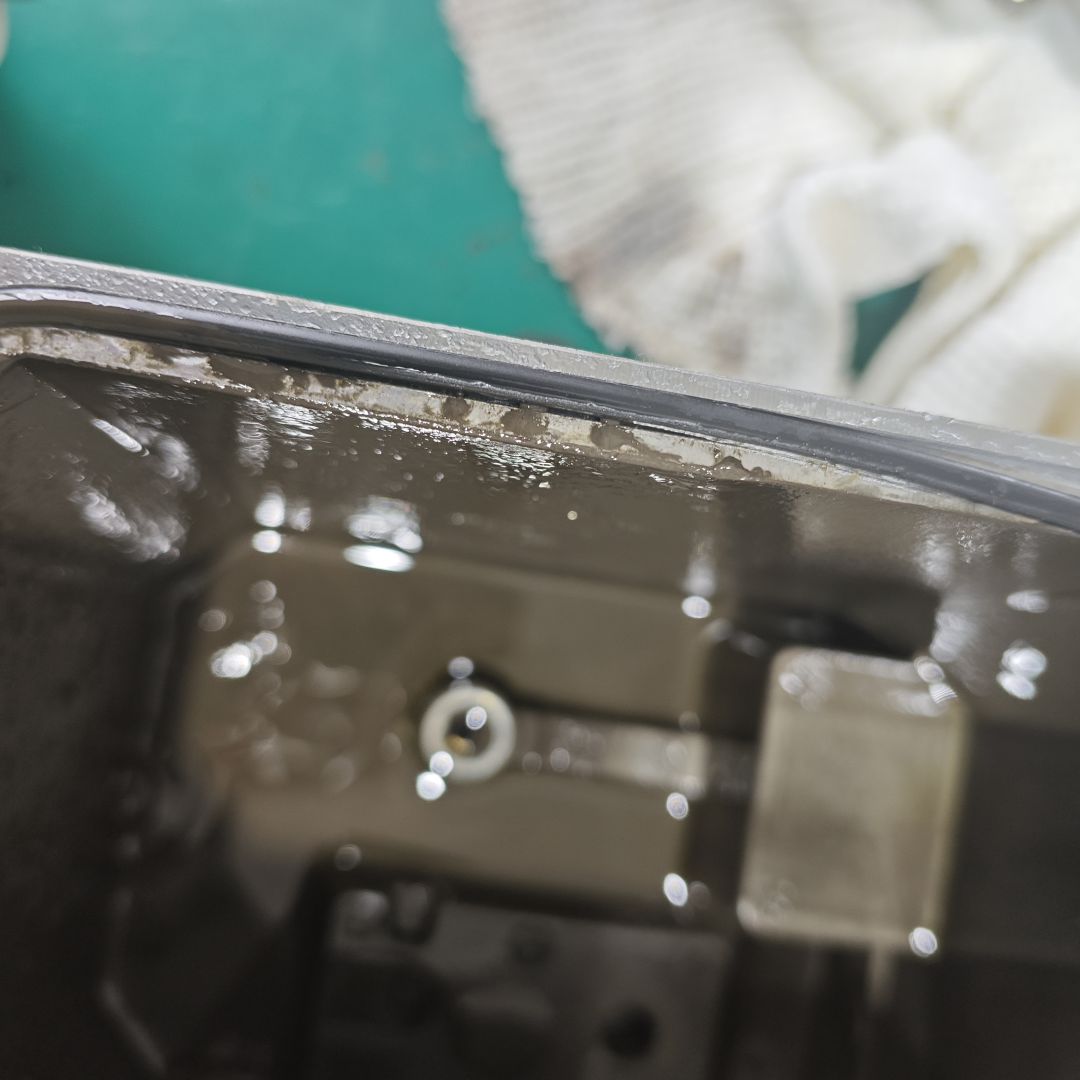

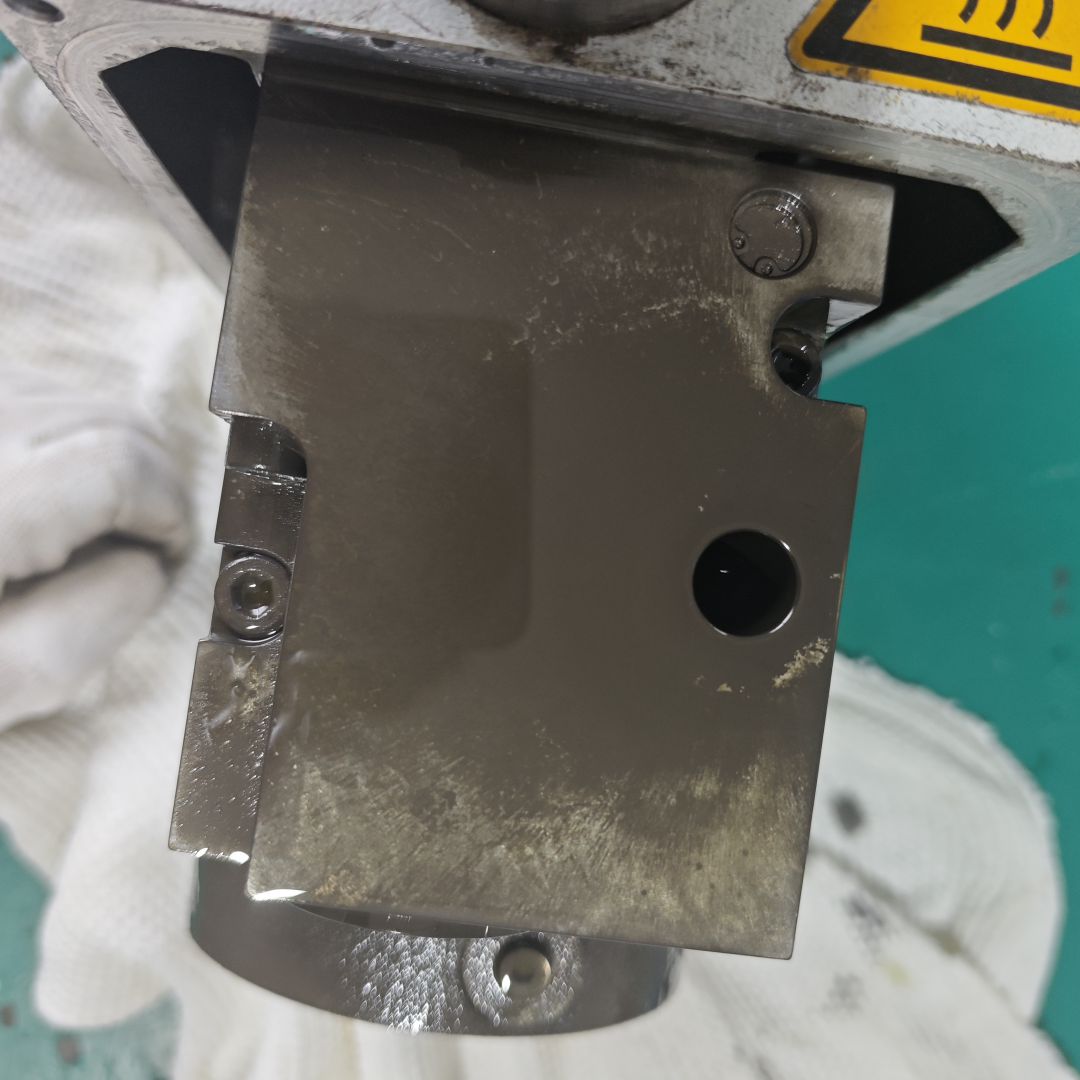

九、图片
