日本岩田ISP-250C涡旋干泵OS盘轴承异响故障维修案例
一、设备基础信息

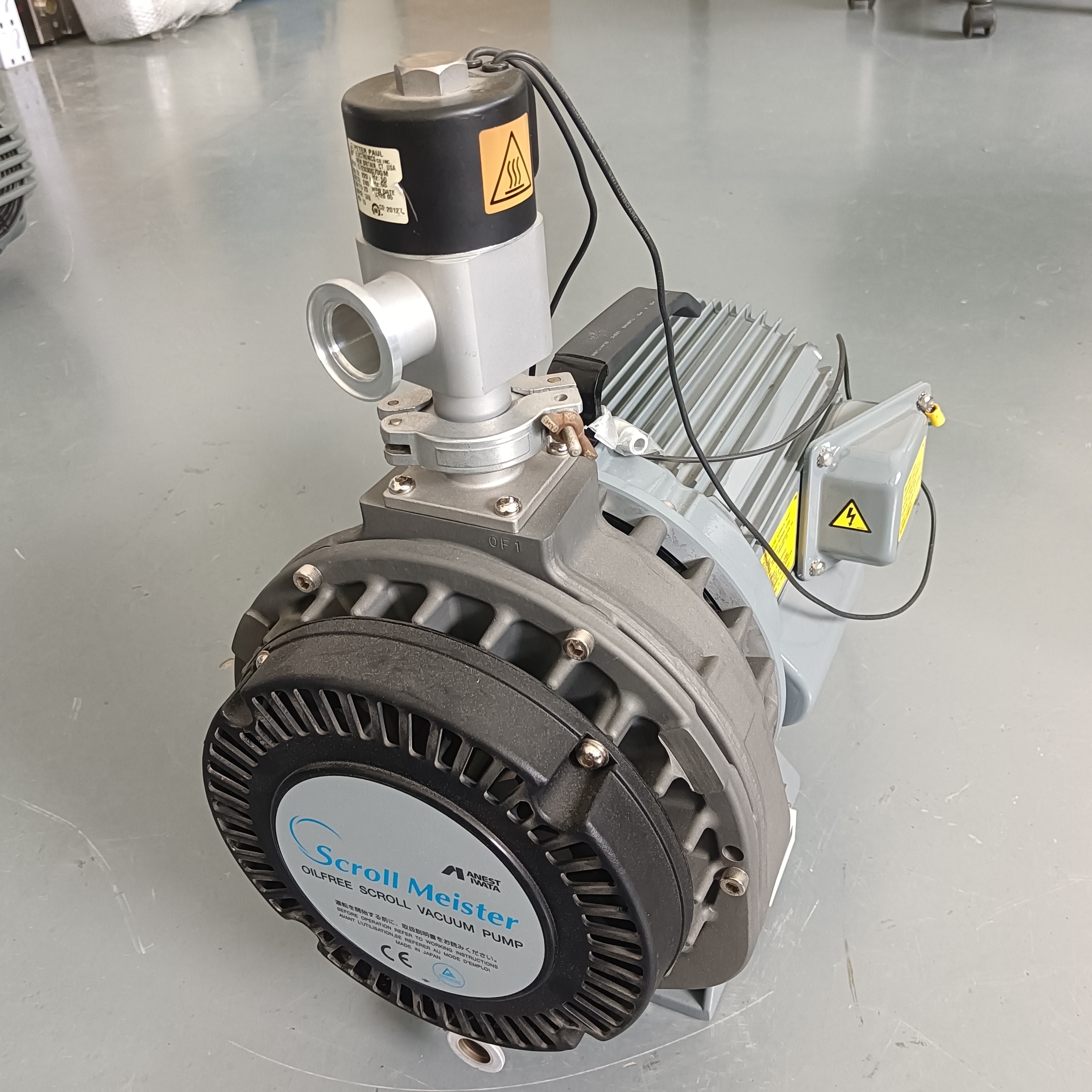

1. 设备型号：日本岩田ISP-250C无油涡旋干式真空泵
2. 设备用途：配套半导体真空制程、精密检测设备，提供无油洁净真空环境，满足无尘无油真空工艺要求
二、故障现象
设备正常运行过程中，泵体后端持续出现规律性金属摩擦异响，异响随泵体转速变化同步变化，转速越高异响频次越高；设备真空度、抽气速率无明显衰减，电流、机身温度均处于额定正常范围，无报警代码、无停机报错，仅存在异常机械噪音，长时间运行存在轴承抱死、涡旋盘错位卡泵风险。
三、故障检测与定位
1. 初步外观及运行检测：现场空载运行干泵，排除异物进入泵腔、涡旋盘磕碰、电机本体故障、联轴器偏移等问题；监听异响声源，确定噪音来源于泵体后端OS盘轴承安装位置，而非前端涡旋压缩腔。

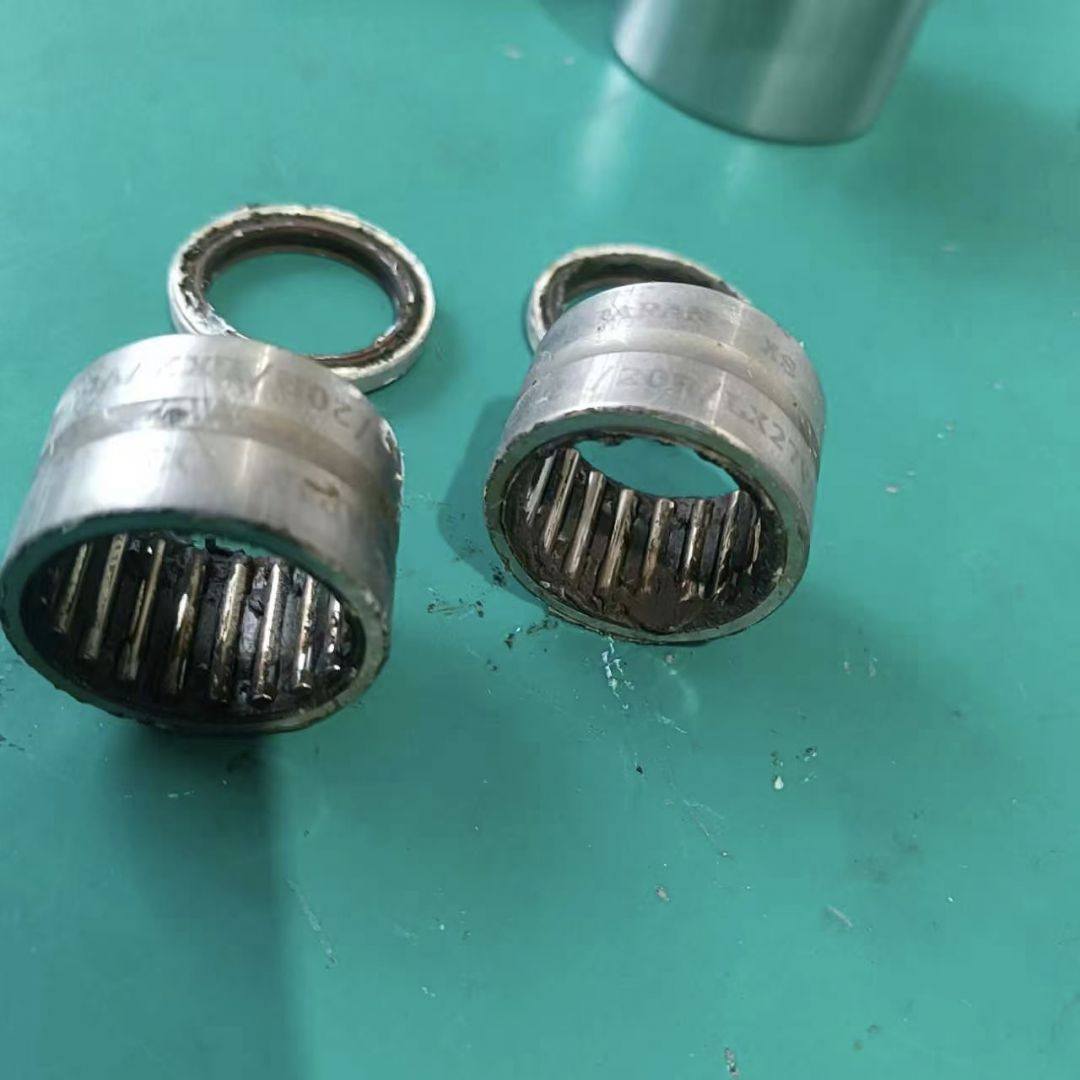

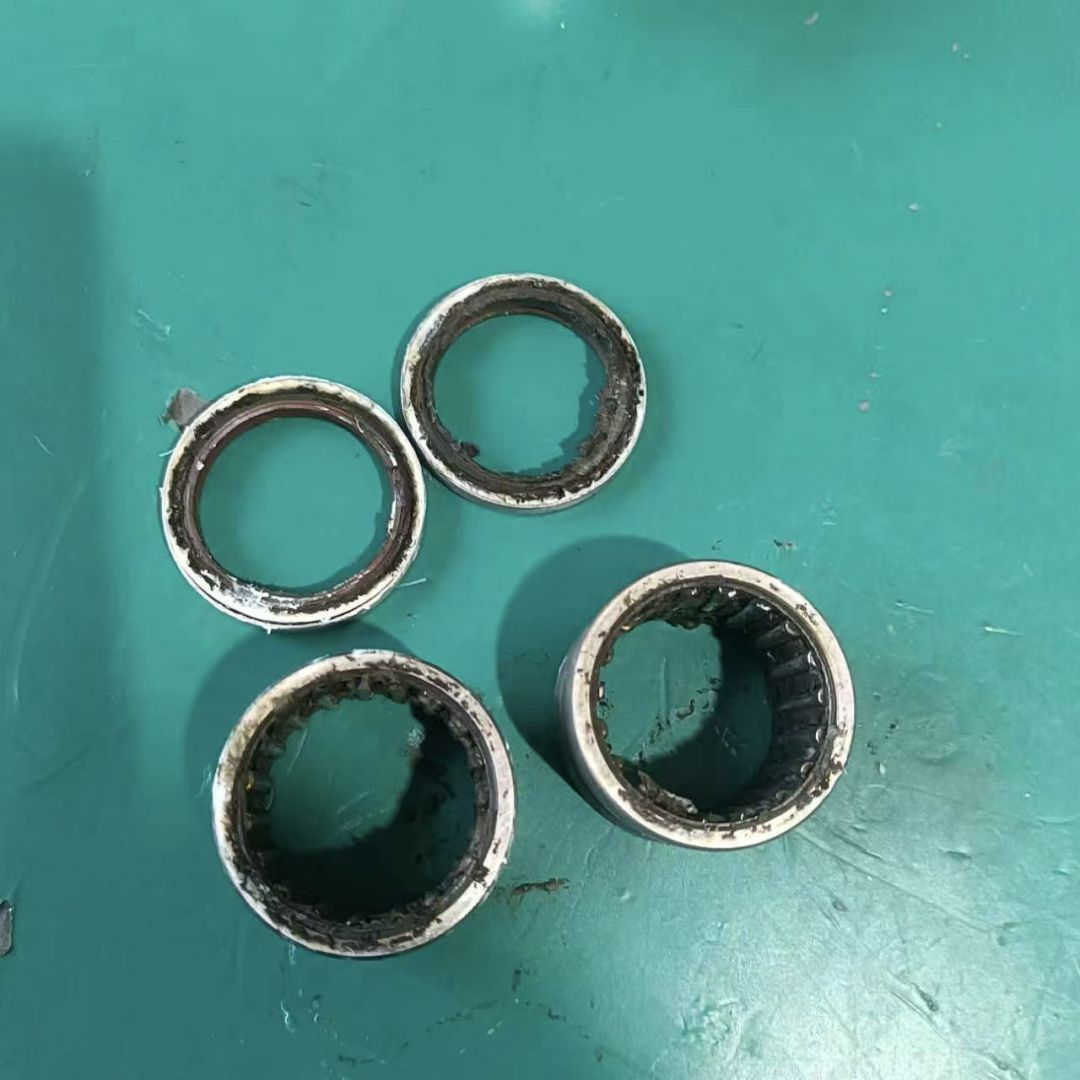

2. 拆机初步检查：停机断电并等待泵体完全冷却，拆解泵体后端端盖，直观检查OS盘传动组件，发现OS盘支撑轴承出现间隙过大、滚珠干涩、滚道轻微磨损，轴承转动卡顿不顺滑，徒手转动轴承可明显听到内部沙沙金属摩擦声。
3. 故障根源判定：设备长期连续运行，OS盘轴承属于高速运转易损件，长期承受径向与轴向交变载荷，轴承内部润滑脂老化干涸，滚珠与滚道磨损，引发轴承转动异响；因故障处于早期，暂未影响涡旋盘传动精度与设备真空性能。
四、维修作业流程
本次维修核心作业为更换原厂OS盘专用轴承，全程遵循岩田涡旋干泵无尘拆装标准，避免杂质进入涡旋腔体影响真空性能，具体步骤如下：
1. 前期安全准备：切断设备总电源，关闭进气、排气管路阀门，释放泵体内残余气压，等待泵体降温至室温，防止高温拆装损伤密封件与涡旋精密部件；做好拆解标记，区分后端盖板、OS盘、轴承座、定位垫片安装位置，保证回装精度。

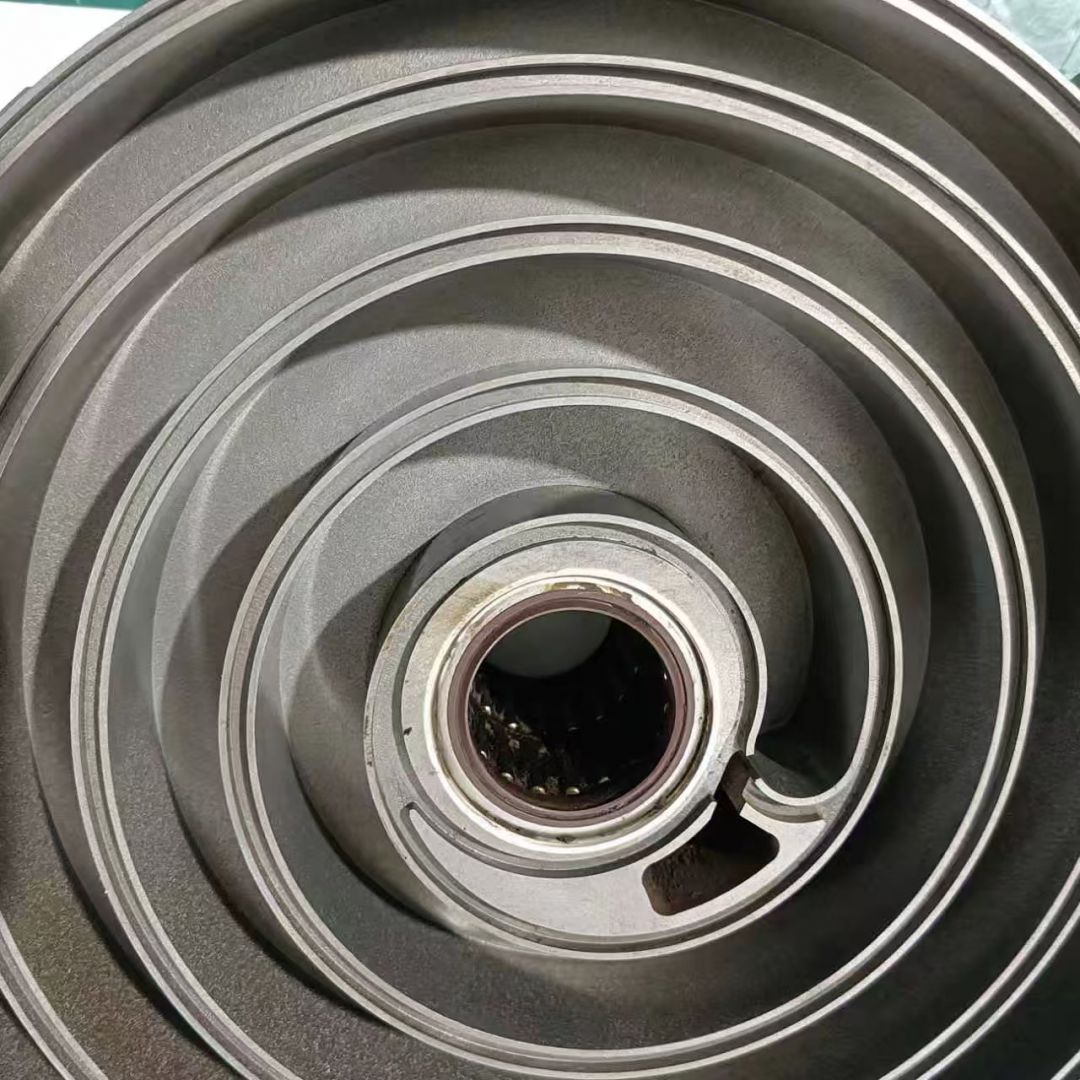

2. 后端组件拆解：依次拆卸泵体后端散热风扇、后端盖板、密封压圈，取出OS盘传动总成；使用专用拉马工具无损拆卸磨损的旧轴承，严禁暴力敲击，防止OS盘基座变形、传动轴损伤。
3. 新轴承安装：选用岩田原厂配套OS盘专用精密轴承，提前对轴承进行恒温预热处理，采用热装工艺安装轴承，保证轴承与传动轴配合间隙达标；补充专用长效高温润滑脂，填充量符合原厂标准，避免润滑不足或油脂过多导致发热。
4. 部件复位与间隙校准：依次复位OS盘、密封压圈、后端盖板及散热风扇，按照原厂标准扭矩紧固所有固定螺丝；精准校准OS盘轴向、径向传动间隙，避免间隙偏差引发二次异响或涡旋盘轻微磕碰。
5. 空载试运行：维修完成后进行低速空载试运行15分钟，逐步提升至额定运行转速，全程监听泵体运行噪音，同时监测设备运行电流、机身温度变化。
五、维修后验收结果
1. 噪音测试：设备额定转速下运行，泵体后端金属摩擦异响完全消失，整机运行平稳，噪音值恢复至设备出厂标准范围；
2. 运行参数检测：设备运行电流、泵体温度稳定无波动，无异常温升、电流波动情况；
3. 真空性能复测：复测设备极限真空、抽气速率，各项真空参数均符合原厂技术指标，设备真空性能无任何损耗；
4. 连续稳定性测试：连续满载运行1小时，设备无复现异响，传动系统运行正常，维修合格，可正常投入生产使用。
六、故障原因分析
1. 直接原因：ISP-250C涡旋干泵OS盘轴承长期高速连续运转，轴承内部长效润滑脂逐渐老化失效，滚珠和内外滚道缺乏润滑出现磨损，轴承游隙变大，转动过程中产生金属摩擦异响。
2. 间接原因：设备日常保养仅关注真空参数、机身温度，忽略后端传动轴承的定期点检保养，未按照保养周期检测轴承运行状态，导致轴承磨损问题未提前预判。
3. 设备结构特性：涡旋干泵为全无油结构，轴承依靠出厂加注的长效润滑脂终身润滑，无法现场补充润滑油脂，润滑脂耗尽后只能直接更换轴承，无法做补油修复。
七、日常维护保养建议
1. 定期异响巡检：每日设备点检时，增加泵体前后端噪音监听环节，提前捕捉轴承早期异响故障，避免轴承严重磨损后出现传动轴卡死、涡旋盘错位，造成昂贵涡旋盘不可逆损坏。
2. 定时预防性更换：该型号干泵OS盘轴承建议每8000运行小时做预防性更换，不要等到出现异响再维修，规避突发停机影响产线生产。
3. 运行环境管控：保证干泵散热风扇及散热风道通畅，避免泵体长期高温运行，高温会加速轴承润滑脂老化，缩短轴承使用寿命。
4. 规范拆装要求：后续轴承更换必须使用原厂精密轴承，禁止使用非标替代轴承，防止传动精度不足，引发涡旋盘偏心、真空下降等次生故障。
八、维修总结
本次岩田ISP-250C涡旋干泵故障为后端OS盘轴承磨损老化引发的机械异响故障，故障处于早期阶段，未波及核心涡旋压缩组件，仅更换对应轴承即可彻底解决问题，维修难度低、维修成本可控。全无油涡旋干泵传动轴承是核心易损部件，相较于油式真空泵，无油干泵轴承无循环油润滑保护，对运行温度、保养周期要求更高，做好轴承预防性更换，是保障干泵长期稳定运行、避免重大机械故障的关键。
九、图片
