发布日期：2026-6-9 10:38:36 访问次数：60

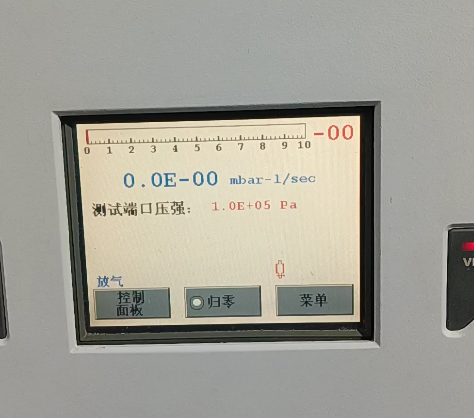

设备型号：Varian VSMR 152 氦质谱检漏仪
软件版本：V1.4.2
故障现象：开机自检后，状态栏提示“Filament Burnout”（灯丝烧毁），同时系统报警“Gain Too High”（增益过大），无法正常进入测试模式。
使用背景：该设备用于半导体工艺腔体及气柜的氦检漏，已连续服役约 5 年，最近一次更换灯丝在 14 个月前。
1、按下启动按钮后，分子泵正常加速至全速，质谱室真空度可达到 1.0E-4 mbar 以下，满足灯丝开启条件。
2、灯丝自动点亮程序启动约 3 秒后，软件界面弹出红色警告：“Filament Burnout Detected”，同时前置面板灯丝指示灯熄灭。
3、在诊断菜单中读取灯丝电流为 0，发射电流无法建立，系统为了保护将高压关闭。
4、清除报错并尝试再次点亮，故障复现，偶尔能短暂维持几秒发射，但质谱峰杂乱，且自动增益回路将倍增器电压推至极限，触发“Gain Too High”连锁报警。
综合以上现象，判断直接原因为：灯丝长时间使用后蒸发损耗，灯丝直径减小、局部电阻增大，导致加热电流不稳，发射电子密度不足且波动剧烈。
由此引发二次故障：
发射电流低，离子源内氦离子产率极低，导致检测信号微弱。
自动增益控制（AGC）试图通过提高倍增器高压来补偿信号幅度，直至达到最大增益极限，触发“Gain Too High”。
系统内置的灯丝监测电路在多次尝试后检测到灯丝加热电流异常且无法建立稳定的发射，最终判为灯丝烧毁。
根本原因：灯丝自然老化，寿命已尽。检漏仪的灯丝为消耗品，平均寿命约 2000-3000 小时实际工作，此次灯丝已接近寿命终点。
关闭检漏仪总电源，拔除电源线。
使用高纯氮气（99.999%）对设备内部管路进行放空和吹扫，确保无残留氦气。
佩戴洁净丁腈手套，准备无尘布、异丙醇、新灯丝组件（原厂 P/N：390701 或兼容型号）及真空脂。
拧下质谱室上盖螺钉，小心取出离子源组件。
拆下老化灯丝，对比新旧灯丝：旧灯丝中部明显变细，表面有钨蒸发沉积的黑色光泽；新灯丝粗细均匀，呈金属本色。
用异丙醇擦拭离子源腔体、排斥极及聚焦极，去除可能的钨污染层。
安装新灯丝，调整灯丝位置使其对准电子入口狭缝，拧紧固定螺丝，确保接触良好。
重新装配离子源，更换质谱室密封 O 圈（如需），均匀对角锁紧上盖。
开机，分子泵启动，等待质谱室真空降至 2.0E-4 mbar 以下。
此时不做任何校准，先让灯丝在低发射电流下（如 0.5 mA）老炼 30 分钟，以去除新灯丝表面杂质并稳定发射。
老炼结束后，将发射电流逐步提升至标准工作值（通常 1 mA 或 2 mA，按设备规格）。
l 进入校准菜单，选择“Internal Calibrated Leak”（内置漏孔校准）。
l 仪器自动打开内置校准阀，引入已知漏率的氦气（内置漏孔标称值 2.5E-8 Pa·m³/s，温度补偿）。
l 等待读数稳定，按确认键完成内置漏孔校准。此时仪器自动调整质谱峰位置、分辨率和增益系数。
内置校准通过后，使用外置标准漏孔（漏率 1.1E-8 Pa·m³/s @ 22℃）进行外部验证。
l 将外置漏孔连接至检漏仪测试口，采用真空法（抽空测试管路），打开漏孔阀门。
l 观察读数，初次显示约为 9.5E-9 Pa·m³/s，偏差约 13.6%。进入手动增益调整菜单，微调增益因子（从 1.00 调整至 1.15），再次测量，读数稳定在 1.08E-8 Pa·m³/s，满足校准允差（±20%）要求。
l 重复关闭/打开漏孔阀门三次，读数重复性良好，波动 < 3%。
关闭外置漏孔，用洁净盲板封堵测试口，持续抽真空 15 分钟。
记录背景信号，稳定在 2.5E-10 Pa·m³/s 以下。
根据公式计算最小可检漏率：约为背景噪声的 3 倍标准差，实测达到 5.0E-11 Pa·m³/s，优于出厂指标（通常 1E-10 Pa·m³/s），证明设备状态优良。
为确保维修后长期稳定性，我们进行了多轮真空法实测验收：
l 分别使用两个不同漏率的外置漏孔（约 1E-8 和 5E-9 Pa·m³/s），每轮测试10次吸枪法或直接真空法读数。
l 所有读数均落在标准漏孔证书允差范围内。
l 最终以客户生产用校准漏孔（1.0E-8 Pa·m³/s 量级）进行真空法检测，实测漏率 1.02E-8 Pa·m³/s，偏差仅 2%，完全达标。
l 连续运行 4 小时无报警，灯丝发射电流稳定，增益回路工作正常，无“增益过大”提示。
l 客户确认检漏灵敏度与稳定性均满足半导体产线验收标准，设备完成交付。
故障根源：灯丝老化导致发射不稳，触发增益过高及灯丝烧毁误报警。
维修关键：更换原厂新灯丝后，必须严格进行内置漏孔+外置漏孔双重校准，以修正因更换灯丝引起的离子源灵敏度变化。
技术要点：灯丝更换后需“老炼”，去除表面污染；校准时务必使用可溯源的外置标准漏孔验证，确保测量准确性。
适用性：该方法同样适用于瓦里安 VS 系列（VS MR15、VS PR02 等）及其他品牌氦检漏仪同类故障。
1、灯丝寿命管理：在软件中查看灯丝累计工作时间，建议在达到寿命 80% 时提前备件更换，避免生产中突然失效。
2、定期校准：至少每季度使用外置漏孔进行一次核查，发现漂移及时重新校准。
3、质谱室清洁：结合灯丝更换，一并对离子源和倍增器前端进行清洁，可延长倍增器寿命。
4、真空泵维护：确保前级泵油位及分子泵状态，不良真空会导致灯丝中毒或过早老化。
