发布日期：2026-6-3 11:03:39 访问次数：60
分子泵型号：Pfeiffer HiPace 80
控制器：集成式 TC 80（On-board electronics）
通信接口：RS-485，通过 USB 适配器连接 PV.KT 软件
故障代码：Warning F097
故障灯状态：控制器 LED 常亮黄灯（警告）
现场工况：该泵作为镀膜机高真空系统主泵，配合前级干泵使用，已停机存储约 8 个月未通电。
二、故障现象

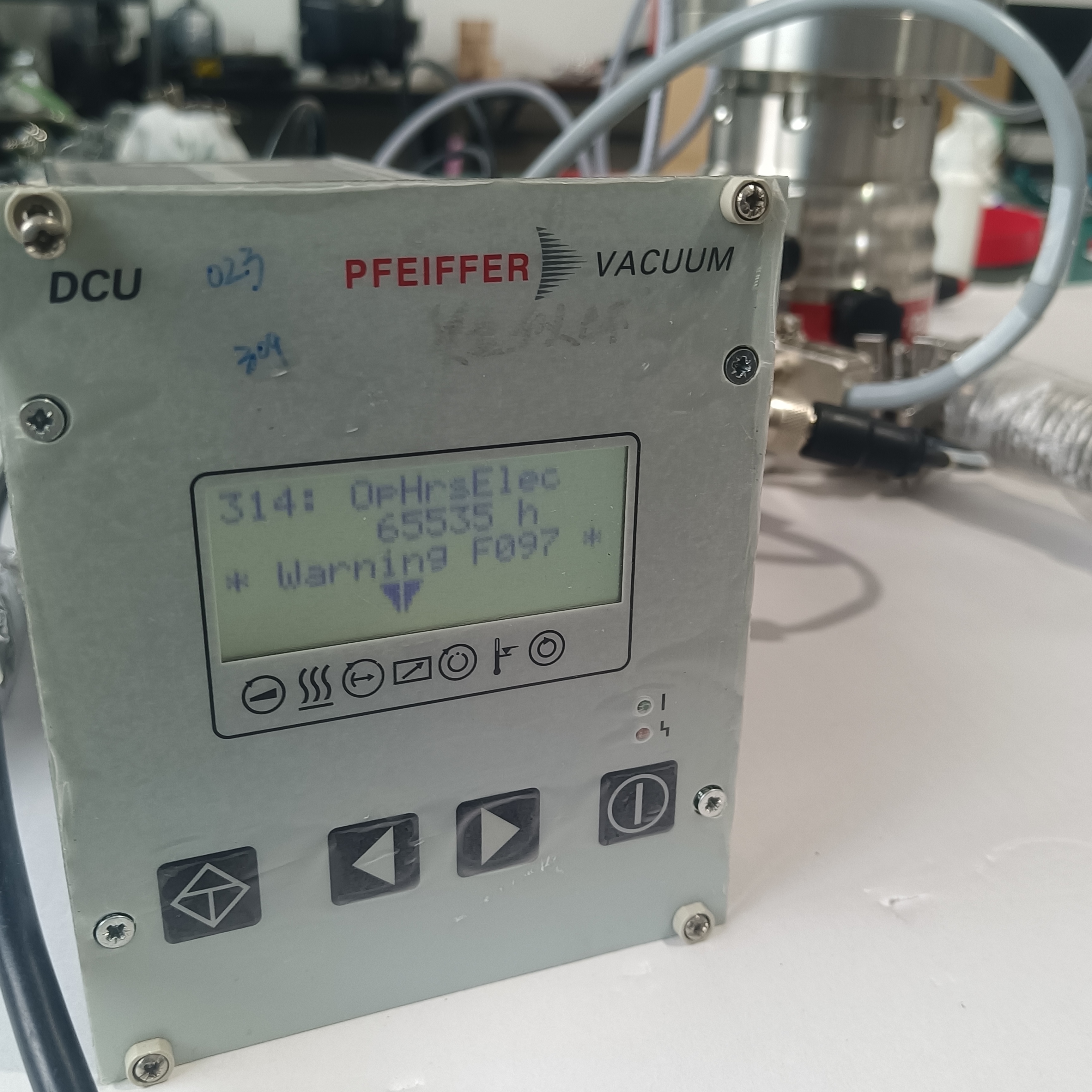

设备重新上电后，分子泵控制器自检，状态指示灯最终稳定为黄灯，未进入正常的绿灯待机状态。上位机软件（PV.KT / Turbo View）读取到警告信息 F097：Pump information error – restore factory settings。手动点击“Start”指令，分子泵能够正常起转并达到额定转速（例如 90000 rpm），但黄灯持续点亮，系统无法自动投入工艺运行，也无法清除该警告。
查阅普发真空官方操作手册，对 F097 的说明如下：
代码：Warn 097 / F097
信息：Pump information error
可能原因：电子模块内部存储的用户参数或校准数据校验错误。
建议措施：执行恢复出厂设置（Restore factory settings），若故障依旧，需联系普发服务。
手册明确指出该错误属于可恢复的警告级别，并非硬件永久损坏，但警告存在时无法进入正常操作状态（绿灯）。
1、供电与通信检查：测量输入电压 DC 24V / 48V 稳定，通信线路 RS-485 连接正常，软件可识别泵电子模块并读取到序列号、固件版本等基本信息。
2、功能测试：通过软件发送启动命令，泵加速至额定转速，电流及实时温度读数均在正常范围内，排除电机、轴承、驱动板等硬性故障。
3、参数读取异常：尝试读取“Service”菜单中的运行参数记录，发现部分用户设置项（如额定转速预设、极限压力阈值）显示为默认缺省值（例如 0 或 65535），且内部运行时间、上次烘烤温度等历史数据丢失。由此锁定故障点：电子模块存储芯片数据丢失。
4、根本原因分析：该泵长期断电存储超过半年，电子模块内部使用非易失性存储器（如 EEPROM/FRAM） 保存用户配置与工厂校准数据。部分批次电子模块在完全断电后，存储单元电荷缓慢泄漏，当关键参数的校验和（Checksum）与存储值不匹配时，即触发 F097 告警。同时，内部 RTC（实时时钟）备用电池耗尽也可能导致部分数据复位。
一台安装 Pfeiffer Vacuum View 或 PV.KT 软件的 PC
USB-RS485 转换器（普发 P/N：PM 061 355 -T 或兼容型号）
泵的出厂参数备份文件（如有，非必须，恢复出厂后会自动写入固件内的默认参数）
1、建立通信
将 USB-485 转换器连接至 HiPace 80 的 D-Sub 9 针通信口，打开软件并扫描设备，确认成功识别泵型号与序列号。
2、备份当前残留数据（可选）
在“Service”或“Tools”菜单下，执行“Parameter Upload”保存当前仍可读取的参数快照，以备比对。
3、执行恢复出厂设置
导航至 “Service” → “Factory Settings” 或通过终端命令 RST。软件将提示确认，输入密码（默认 0000 或 service）。电子模块将擦除所有用户区参数，并从固件保护区重新加载默认工厂参数。此过程需泵处于停止状态。
4、重新校准与参数配置
（1）恢复出厂后，泵的额定转速、加速曲线等会恢复为 HiPace 80 的标准默认值。
（2）根据实际应用，通过“Configuration”界面重新设定：
额定转速（如 90000 rpm）
加速电流/最大功率限制（通常保持默认）
通讯波特率及站地址
警告/错误阈值（如轴承温度、泵体温度等）
（3）若泵出厂时带有特殊的客户定制校准（如振动补偿或电流环参数），这些数据可能需要通过普发专有的“Service Kit”恢复。但本案例中，标准默认参数已足以使泵正常工作。
5、重新上电与验证
断开通信，泵电子模块断电 30 秒后重新上电。观察控制器 LED：先自检闪烁，随后应转为绿色待机灯。进入软件，确认警告 F097 已消失，状态字段显示“Standby”。发送启动指令，泵平稳加速至设定转速，无新告警产生。
6、老化测试
让泵连续运行 4 小时，监测轴承温度、泵电流、振动值无异常波动。再次停机后重新启动，确保 F097 不再复现。
故障性质：非硬件损坏，属电子模块数据保持失效，典型诱因为长期断电。
解决核心：恢复出厂设置使校验和重新匹配，并重载默认参数。
适用性：该方法同样适用于 HiPace 80 的其他警告（如部分 F0xx 类参数丢失告警），前提是固件及硬件正常。
1、长期存储通电：对于备机或长时间不运行的泵，建议至少每 3 个月通电一次（不需起转，仅控制器上电），保持存储单元电荷刷新。
2、及时更新固件：新版本的电子模块固件往往优化了数据保存策略，可通过软件进行固件升级。
3、备份参数：每次完成最终配置后，使用软件导出参数文件（*.par 或 *.txt），以便在类似故障时快速恢复。
4、检查内部电池（若可触及）：某些型号电子模块可能含有纽扣电池维持时钟或 SRAM，需定期检查更换。
注意：若恢复出厂设置后故障依旧，或泵在运行中出现转速不稳、异响，则可能为电子模块硬件损坏，需返厂更换。
