近日，我司——北京博锐兴高科技有限公司接到北京某重点研究所的紧急报修。该研究所一套真空热处理系统突发故障，其前级泵——日本岩田 ANEST IWATA ISP-500C-SV 无油涡旋干泵出现严重异响和真空度不达标，导致热处理实验全部中断。
ISP-500C 是日本岩田旗下的经典无油涡旋干泵，以完全无油、清洁真空、低噪音、低振动著称，广泛用于科研实验室作为分子泵前级或独立粗真空源。型号后缀“SV”表示单相电机（S）配合垂直进气法兰（V），氮气抽速达 500 L/min，极限真空可达 ≤ 1 Pa（7.5×10⁻³ Torr），噪音值约 60 dB(A)，进气口径 KF-40，冷却方式为空冷。
这台泵在研究所已连续运行约 1.2 万小时，超过了岩田建议的保养周期（8000 小时或 1 年），长期承担为真空热处理炉提供前级真空的任务。
研究所设备负责人在电话中描述，该泵近期出现了渐进式的性能衰减：
1、异响增大：泵体运行时传出周期性金属摩擦声，噪音明显高于正常的 60 dB(A)，在实验室环境中显得尤为刺耳。用机械听诊器抵近泵体，异响在泵腔主轴区域最为集中。
2、真空度不达标：热处理炉的抽真空时间显著延长，极限真空度无法达到工艺要求的水平。用便携式真空规测量，远低于标称的 ≤ 1 Pa。
我司真空维修工程师在接到报修后 2 小时内抵达现场。初步判断主轴系统存在严重机械故障，与研究所负责人沟通后，决定将泵体整体拆下，运回公司洁净维修间进行深度拆解。
在维修间洁净工作台上对 ISP-500C-SV 进行全面拆解，逐一确认故障点：
故障点一：泵腔内部大量灰尘
拆开泵体外侧涡旋盘后，发现泵腔内部积有大量灰尘和粉状污染物。这些灰尘附着在涡旋盘表面、主轴区域和轴承座周围，形成了明显的污染层。涡旋真空泵对异物极为敏感，一旦粉尘进入泵腔，会嵌入精密啮合间隙，加速部件磨损。
行业技术资料也指出，进气口过滤器堵塞或失效会导致杂质进入泵腔，内部积尘、油污或杂质会严重影响密封面。针对含粉尘的工况，通常建议在真空泵入口处安装灰尘过滤器，从源头阻断异物进入-。
故障点二：主轴磨损

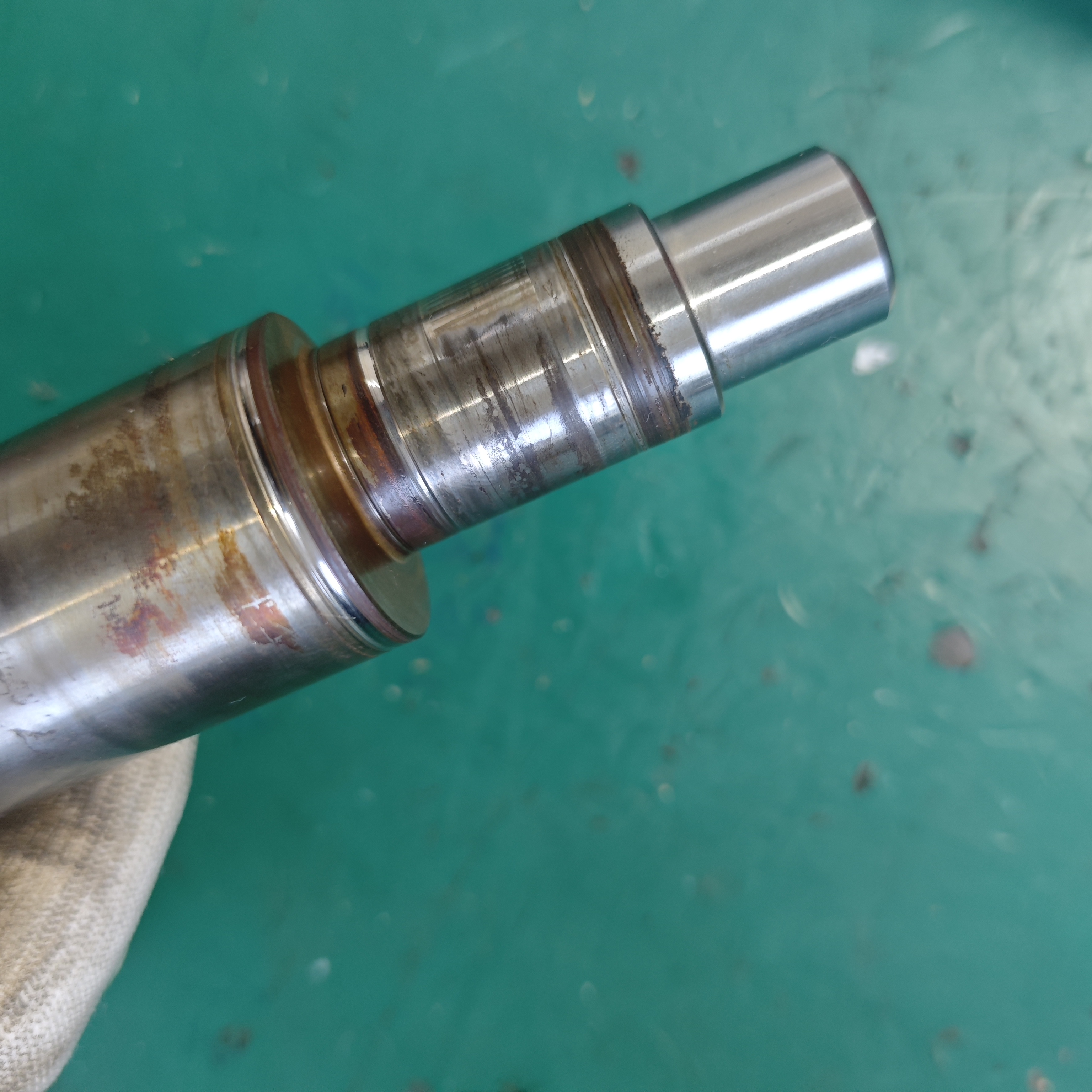

拆下涡旋盘组件后，发现主轴表面存在明显的磨损痕迹，部分轴段出现了不均匀的压痕和划伤。主轴是驱动动涡旋盘做公转运动的核心部件，其表面精度直接决定了涡旋盘的运转平稳性。主轴一旦磨损，会导致动盘运转时出现不规则摆动，破坏涡旋盘之间的精密啮合间隙（通常仅 0.05-0.15 mm），进而产生周期性金属摩擦异响。
故障点三：FS1盘轴封损坏

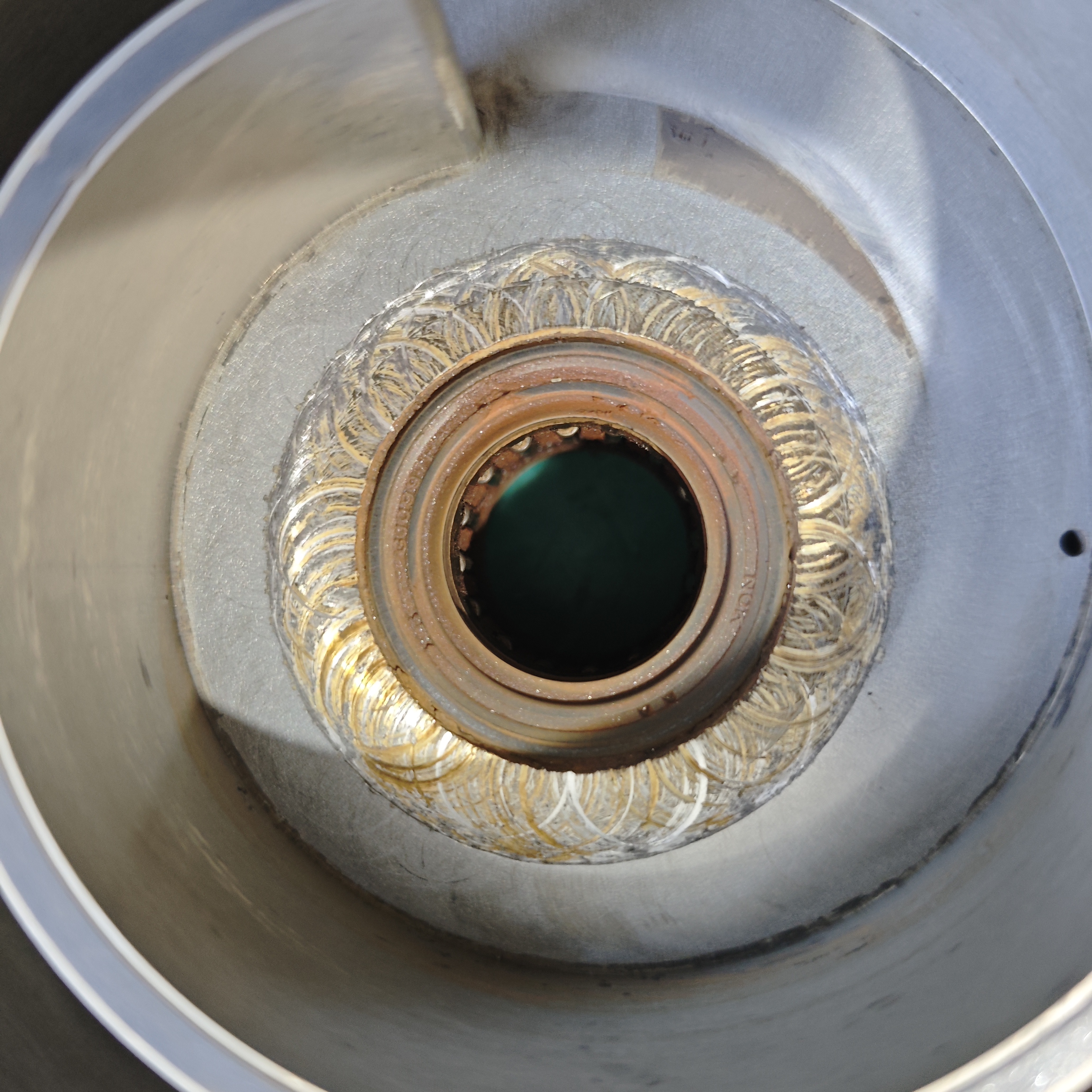

检查固定涡旋盘 FS1 的轴封，发现轴封已严重损坏——密封唇口出现裂纹，弹性完全丧失。轴封的作用是密封主轴与泵腔之间的通道，防止外部气体从主轴处漏入泵腔，同时阻止泵腔内的粉尘进入轴承区域。轴封一旦损坏，不仅会导致真空度下降，还会让外部灰尘更顺畅地进入轴承系统，形成恶性循环。
涡旋真空泵的常见故障分析资料明确指出：轴封磨损、老化失效是导致漏气和真空度不达标的典型原因，排除方法为更换轴封组件。
综合诊断结论：
灰尘进入泵腔 → 附着主轴表面 → 主轴磨损 + 轴封损坏 → 主轴运转精度下降 → 动盘不规则摆动 → 周期性金属摩擦异响 + 真空度不达标
FS1盘轴封损坏 → 密封失效 → 外部气体漏入 + 灰尘加速进入 → 真空恶化 + 磨损加剧
与研究所负责人沟通确认后，团队制定维修方案：
泵腔深度清洁 + 更换主轴 + 更换FS1盘轴封 + 密封件更换 + 台架老化测试
维修全流程：
第一步：泵腔深度清洁
使用异丙醇和专用无尘布，对泵腔内壁、各涡旋盘表面、主轴座区域进行彻底清洁，逐一清除所有灰尘和污染物
清洁气路通道和排气阀片，确保无残余粉尘
岩田官方维护手册建议定期清洁，尤其在含粉尘工况下应缩短清洁间隔-7
第二步：主轴更换
使用专用工具将已磨损的旧主轴小心取出
清洗主轴座孔，检查座孔有无因主轴磨损而导致的扩大变形——所幸座孔状态良好
更换岩田原厂规格全新主轴，确保材质、硬度和尺寸精度与新泵出厂标准一致
第三步：FS1盘轴封更换
取出已损坏的旧轴封，清洁轴封座槽
检查主轴新轴段的表面光洁度，确认无瑕疵
更换原厂规格全新轴封，在密封唇口涂抹微量真空泵专用润滑脂，确保初始密封和润滑
按技术规范将轴封平稳压入到位，确保安装深度准确——这一点极为关键，此前博锐兴真空曾处理过因铁轴封未安装到位导致涡旋盘被“慢性磨损”的严重案例
第四步：轴承检查
拆下轴承组进行检查，轴承滚珠和保持架状态良好，无点蚀或松动，无需更换
补充适量真空泵专用高温润滑脂
第五步：密封件更换
更换拆解涉及的全部 O 型圈和密封垫，确保泵体气密性
第六步：台架老化测试
装配完成后在洁净测试间进行 48 小时连续台架老化测试：
极限真空度恢复至 ≤ 1 Pa，与出厂标称值完全对标
噪音恢复至 66 dB(A) 左右的正常水平，运转平稳无杂音
抽速测试正常，满流量 500 L/min 稳定运行
1、回装：维修后的泵体运抵研究所，工程师完成与真空热处理系统的管路连接和电气接线复核。
2、开机验证：启动后泵体运转平稳安静，无任何异响，真空度迅速达标。
3、联动测试：配套真空热处理炉连续运行 8 小时，腔体真空度全程稳定，热处理实验恢复正常。
4、交付报告：工程师出具完整维修报告，包含拆解照片、故障根因分析、更换部件清单和台架测试数据。
本次故障的表面现象是异响和真空差，但根源在于灰尘污染。ISP-500C 虽然以无油、洁净著称，但其精密涡旋啮合结构对异物极为敏感。本案例中，灰尘进入泵腔后，逐渐侵蚀主轴表面和轴封，最终导致主轴磨损、轴封损坏，维修成本远超常规保养。
行业技术资料也强调：应避免粉尘、腐蚀性气体直接进入泵体，定期检查进气过滤器以保持气路通畅，出现异响或真空下降时需及时停机排查，避免小故障扩大损坏主机。
岩田官方建议在正常工况下每 8000 小时或 1 年进行一次保养，含粉尘工况应缩短至 每 6 个月。此外，岩田 ISP-500C 提供完整的大修套件，包含轴承、密封条套件、轴封、曲柄销、O 型圈、阀门等全套消耗件，便于进行全面翻新-。
博锐兴真空给科研院所的建议：
1、进气过滤是第一道防线：在粉尘或颗粒物环境中，务必在泵的进气口前加装精密过滤器，并定期检查更换滤芯。过滤器的成本远低于主轴和轴封的更换成本。
2、异响立即停机：涡旋泵出现任何异常噪音、振动增大，立即停机报修，带病运行只会让小问题变成大故障。
3、关注保养周期：岩田建议正常工况每年或 8000 小时保养一次，含粉尘工况缩短至半年。本案例 1.2 万小时未保养，远超建议周期。
4、轴封是消耗件：轴封在长期运行后会逐渐老化失效，属于正常消耗件。保养时应主动检查轴封状态，发现问题及时更换，避免连带损伤主轴。
