近日，我司——北京博锐兴高科技有限公司接到北京某重点科研院所的紧急报修。该院所一套超高真空薄膜沉积系统的核心控制单元——ADIXEN/阿尔卡特 ACT 1300 分子泵控制器突发无法启动故障，导致配套的大抽速磁悬浮涡轮分子泵完全停机，系统真空崩溃，多项薄膜制备实验被迫中断。

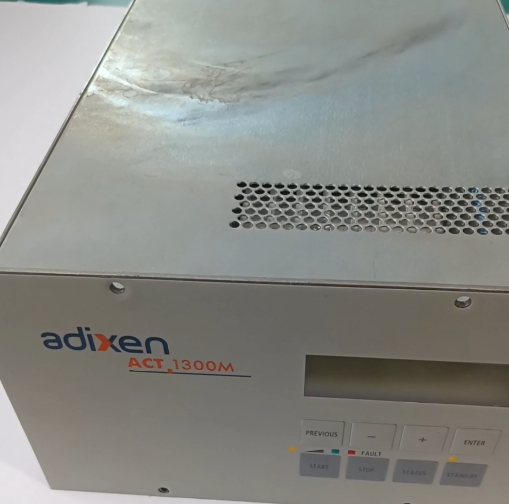

ACT 1300 M是法国 Adixen（现属 Pfeiffer Vacuum 旗下）推出的大功率磁悬浮分子泵专用控制器，专为驱动和控制 ATH 系列大抽速磁悬浮涡轮分子泵而设计。该控制器采用先进的数字信号处理（DSP）技术和磁悬浮轴承控制算法，能够实现对分子泵转子的五轴主动磁悬浮支承和高精度转速控制，额定转速可达数万转/分钟。ACT 1300 M具备完善的保护功能，包括过流保护、过温保护、磁悬浮失稳保护和真空联锁保护等，是半导体刻蚀、离子注入、分子束外延（MBE）等超高真空核心工艺的关键控制单元。
这套系统在实验室中已连续运行超过 2.8 万小时，承担着多项国家级科研项目的薄膜制备任务。其重要性不言而喻——系统停机的每一天，都意味着科研进度的延迟。
实验室设备负责人在电话中描述了故障经过：
1. 正常关机后无法再次启动
系统在上一次正常实验结束后按规程关机，但隔日再次开机时，ACT 1300 M控制器完全无响应。按下前面板电源开关后，显示屏无任何字符显示，指示灯全部熄灭，冷却风扇也不转动。与正常情况（开机后显示屏亮起并执行自检程序，随后进入待机状态）完全不同。
2. 供电排查无果
实验室电工首先怀疑供电故障，检查了外部供电线路，确认输入电压正常（三相 380VAC），电源插头与插座接触良好，控制器内部保险丝也未熔断。排除外部供电问题后，故障被锁定在控制器内部。
3. 联锁排查
进一步检查与控制器相连的真空联锁信号、急停回路和水冷流量开关，均处于正常闭合状态，未触发保护停机。
初步诊断方向：控制器内部电源模块或主控电路板存在故障，导致整机无法上电。
我司真空电子维修工程师在接到报修后 4 小时内携带专业检测设备抵达现场，展开系统排查：
1. 外观检查与静态测量
(1)断开控制器电源，拆开机壳，首先进行外观检查：
l 目视检查各电路板，无明显烧焦痕迹、爆裂元件或鼓包电容
l 各接插件连接牢固，无松动或氧化
（2）使用数字万用表进行静态测量：
l 测量电源输入端对地电阻，发现 +5V 电源轨对地电阻仅为 2.3Ω，远低于正常值（应在数十Ω以上），存在明显的低阻抗通路
l 测量 +24V 和 ±15V 电源轨对地电阻，均在正常范围
l 初步判断 +5V 电源轨或其负载电路存在短路故障
2. 分段隔离定位
工程师采用经典的“分段隔离法”逐步缩小故障范围：
l 断开电源模块与主控板的连接排线，单独测量电源模块 +5V 输出端对地电阻，恢复正常——电源模块本身无故障
l 测量主控板 +5V 输入端对地电阻，仍为 2.3Ω——短路点确认在主控板上
l 进一步断开主控板上各子功能模块（DSP核心板、通讯接口板、传感器接口板）的供电连接，逐一测量各模块 +5V 电源轨对地电阻
最终锁定：DSP核心板上的 +5V 电源轨存在对地短路。使用毫欧表沿电源铜箔逐段追踪，在DSP芯片附近的一颗贴片去耦电容（MLCC，多层陶瓷电容）两端测得接近 0Ω 的电阻值，确认该电容已击穿短路。
3. 根因分析
贴片陶瓷电容击穿是电子设备中常见故障之一：
l 长期运行 2.8 万小时后，电容内部介质在温度循环和电压应力作用下逐渐老化
l 陶瓷材料微观裂纹逐渐扩展，最终导致绝缘层失效，形成低阻抗短路通道
l ACT 1300 控制器内部散热虽优于小型控制器，但大功率磁悬浮驱动电路的工作温度仍然较高，加速了周边被动元件的热老化
综合诊断结论：
DSP 核心板 +5V 电源轨贴片去耦电容击穿短路 → +5V 电源轨对地低阻抗 → 电源模块过流保护 → 整个控制器无法上电启动
与实验室负责人沟通确认后，团队制定维修方案：
更换击穿电容 + 全板电源轨复检 + 72 小时老化测试 + 重新校准
维修全流程：
第一步：故障电容拆除
l 使用恒温防静电焊台，将热风枪温度精确控制在 350°C，风速中等
l 对待拆除的短路电容进行局部预热后，用热风枪均匀加热，用精密镊子轻轻取下
l 用吸锡带清理焊盘，确保焊盘平整、无残留焊锡
第二步：新电容选型
l 查阅 ACT 1300 维修手册，确认故障位置电容的型号为 10μF / 16V X7R 0805 封装
l 选用原厂同规格替换电容，确保 ESR（等效串联电阻）和温度特性与设计要求一致
第三步：新电容焊接
l 在焊盘上涂抹微量免清洗助焊剂，用烙铁头在焊盘上预上薄锡
l 用精密镊子将新电容定位放置，用烙铁逐脚快速焊接
l 焊接完成后清洁焊点表面，去除多余助焊剂残留
第四步：全板复检
l 测量 +5V 电源轨对地电阻恢复至正常值（数十Ω量级）
l 逐一测量其他供电轨（+3.3V、+1.8V、+24V、±15V）对地电阻，均在正常范围
l 用放大镜检查新电容焊接质量及各焊盘有无连锡或虚焊
第五步：分步上电测试
l 使用可调限流电源，从 0V 逐步升压至 5V，监测工作电流在正常范围
l 将限流值设定为额定工作电流的 120%，防止未发现的隐藏短路造成二次损坏
l 上电后测量 +5V、+3.3V、+1.8V 各路电压均稳定正常
l 控制器面板指示灯恢复正常，蜂鸣器发出自检通过提示音
第六步：连接分子泵空载调试
l 将修好的 ACT 1300 连接至 ATH 磁悬浮分子泵（空载，未安装于真空系统）
l 通过 RS-232 接口连接电脑，使用 Adixen 调试软件监测各项参数
l 执行低转速启动测试（1000 RPM），观察磁悬浮轴承上浮过程和各轴电流波形正常
l 逐步升速至额定转速（30,000+ RPM），全程电流平稳、温度正常、无报警
第七步：72 小时带载老化测试
将控制器和分子泵连接至测试真空腔
进行 72 小时连续带载老化测试，模拟实际工况进行多次启停循环
全程监测：输入电压、各轨电压、工作电流、转子悬浮状态、转速精度、温度等参数
测试结果：全部指标正常，无任何报警或异常
1、回装：维修后的 ACT 1300 控制器运回实验室，工程师完成与原配套分子泵的连接安装，电气接线全面检查复核。
2、开机验证：控制器正常上电，自检通过，磁悬浮分子泵顺利启动并达到额定转速。
3、系统联调：薄膜沉积系统联机运行，全程分子泵运转稳定，真空度达标。
4、工艺验证：完成一轮完整的薄膜沉积工艺运行，系统各项参数正常，实验恢复进行。
5、交付报告：工程师出具完整维修报告，包含故障定位过程、更换部件信息、维修前后对比数据、72 小时老化测试记录。
本次故障的根源是一颗不足 5 毫米的贴片电容击穿短路，却导致整个磁悬浮分子泵控制器“瘫痪”。这揭示了大功率分子泵控制器的一个维护痛点：电容老化不一定会有明显的外观异常，常规目视检查无法发现潜在隐患。
对于科研用户而言，分子泵控制器的维修往往比泵体本身更复杂。ACT 1300 控制器内部集成了精密磁悬浮控制算法和多项主动保护机制，一般维修人员难以深入诊断。这类高价值控制单元的故障，建议交由有专业电路板级维修能力的服务商处理，避免非专业拆解造成二次损伤。
博锐兴真空给科研设备管理者的建议：
1、重视控制器的预防性维护：控制器内部电容老化是渐进过程，建议每 3-5 年对长期运行的控制器进行一次预防性检查，包括 ESR 电容状态检测和关键电压轨测试。
2、关注“无法启动”的预警信号：如果控制器偶尔出现“开机延迟”、“需要多次按开关才能启动”等现象，往往预示着内部电源电路已接近失效边缘，应及时送检。
3、配备应急备用方案：核心实验系统建议配备一台备用控制器，一旦主控制器故障，可快速更换恢复运行，避免长时间停机。
4、选择专业维修商：ACT 1300 属于精密电力电子设备，电路板级维修需要专用调压测试台和磁悬浮调试软件，建议选择有同型号维修经验的专业服务商。
北京博锐兴高科技有限公司专注于科研级真空设备的销售、维修与技术服务，是普发真空、安捷伦真空、爱德华、岩田等品牌的长期合作伙伴，尤其擅长 ADIXEN 系列磁悬浮分子泵控制器的板级维修，服务清华大学、北京大学、中科院系统及众多高科技企业。
|
