近日，我司——北京博锐兴高科技有限公司接到北京某半导体设备制造企业的紧急报修。该企业一台用于离子注入系统高真空监测的英富康 INFICON MPG400 反磁控皮拉尼复合真空计出现严重读数异常，导致注入工艺无法正常进行。
MPG400是英富康旗下经典的复合式真空计，集成了皮拉尼（Pirani）与冷阴极（倒置磁控管）双测量系统，测量范围覆盖5×10⁻⁹ 毫巴至大气压，精度可达±30%，重复性≤±5%。这种“一表两用”的设计在半导体、镀膜等需要从大气压全程监测到超高真空的工艺中尤为实用。
这台真空计在离子注入系统中已连续运行约1.5万小时，长期暴露于含微量注入杂质和腔体颗粒的复杂气氛环境。
设备工艺负责人描述了令人困惑的故障过程：
1. 特定真空度出现读数跳跃
离子注入系统在高真空维持阶段，MPG400显示的真空度读数在10⁻⁴毫巴量级反复跳跃，峰谷值之间相差近半个数量级，而正常情况下该阶段读数应稳定在10⁻⁵至10⁻⁶毫巴范围。
2. 高真空与低真空段正常
值得关注的是，在粗抽阶段（大气压至10⁻²毫巴）和冷阴极主导的高真空段（<10⁻⁵毫巴），读数均表现正常，问题仅集中在皮拉尼与冷阴极测量交叠的过渡区域。
3. 初步诊断方向
根据英富康官方手册的技术说明，MPG400的冷阴极测量电路在低真空段（<1×10⁻³毫巴）出厂已校准且不可调整，而皮拉尼测量电路则可调节-3-4。读数在过渡区域不稳定，意味着皮拉尼传感器极有可能发生了污染，导致热传导特性异常。
我司真空计量工程师在收到报修后4小时内携带专业检测设备抵达现场，展开排查：
1. 控制器与电缆排查
首先排查电气干扰因素。检查MPG400与VGC402控制器之间的信号电缆连接，确认接口牢固、屏蔽层接地良好。用万用表测量电缆各芯线通断和绝缘电阻，均正常。测量供电电压稳定在24 VDC，排除电源波动干扰。
2. 比对验证
在相同真空条件下，用一台经校准的同型号标准规进行对比。标准规读数稳定在2×10⁻⁵毫巴，而故障规读数仍在10⁻⁴毫巴附近频繁跳动，偏差明显，确认为MPG400自身故障。
3. 拆解确认故障点

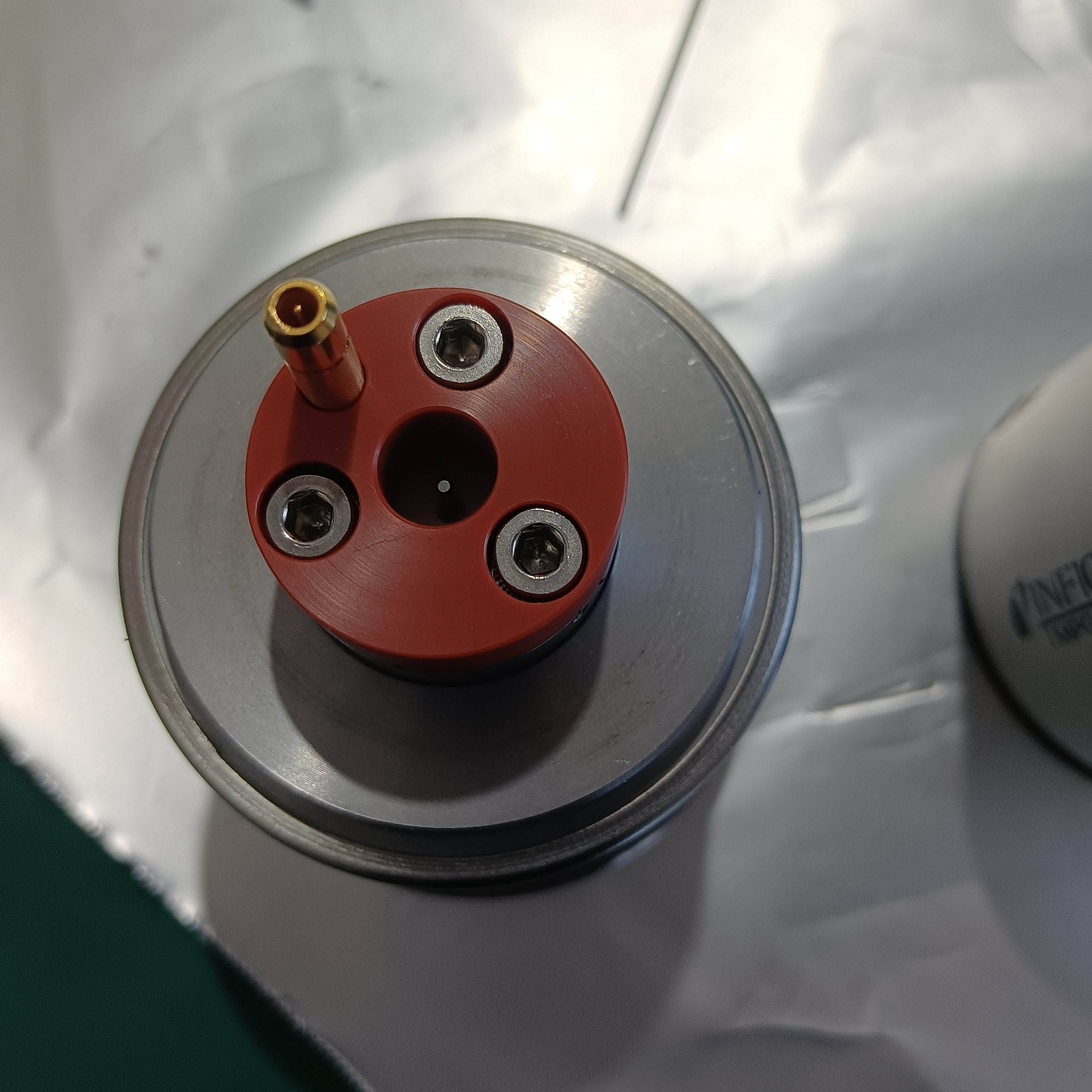

与客户沟通确认后，工程师在洁净工作台上对MPG400进行拆解。MPG400采用FPM密封馈入装置，拆解需严格按照规范操作，避免污染和损伤-6。
拆解后检查发现：
皮拉尼灯丝元件表面覆盖有明显粉尘沉积物，呈灰黑色，改变了灯丝的热传导特性。英富康官方手册指出，皮拉尼测量系统的读数不稳定，通常是由污染导致，需清洁或更换皮拉尼元件-5。
冷阴极电离室（倒置磁控管）内部状态良好，无明显污染，这解释了高真空段读数为何正常。
密封O型圈有轻微老化迹象，但未导致泄漏。
4. 污染源头追溯
与客户共同排查发现，粉尘来源于离子注入系统上游的质量分析器腔体——该区域在维护过程中产生的微量颗粒物被抽入真空管道，最终沉积在皮拉尼灯丝表面。真空计安装位置的过滤网已部分失效，未能有效阻拦微粒。
综合诊断结论：
皮拉尼灯丝元件粉尘污染 → 热传导特性改变 → 皮拉尼测量失准 → 过渡区域读数来回跳跃
冷阴极测量系统状态正常 → 高真空段读数正常
污染来源：上游腔体维护产生的微粒 + 过滤网失效
与客户沟通确认后，团队制定维修方案：
皮拉尼元件清洗 + O型圈密封件更换 + 台架校准测试 + 过滤网升级
维修全流程：
第一步：皮拉尼元件清洁
这是本次维修最关键的环节。英富康官方手册强调，皮拉尼传感器的污染会导致测量信号不稳定，清洁是首选处理方式-5。
工程师将皮拉尼灯丝组件小心取出
使用分析纯无水乙醇浸湿的无尘棉签，对灯丝表面进行轻柔擦拭，清除附着的粉尘沉积物
清洁后灯丝恢复金属本色光泽
自然晾干后，用放大镜复检，确认无残留
特别说明：本次故障灯丝本身未断裂，表面沉积物可通过清洁去除，无需更换皮拉尼元件。若灯丝断裂，则需使用INFICON原厂维修套件（料号351-998，含皮拉尼元件、阳极、密封件和点火辅助装置）进行更换-9。
第二步：测量室整体清洁
用无尘布蘸取无水乙醇对MPG400内部测量室进行轻柔清洁，去除可能附着的微量粉尘。操作过程中严格佩戴无粉手套，避免手指直接接触内部零件。英富康官方手册特别强调，触碰零件会增加放气率，影响超高真空测量性能-4。
第三步：密封件更换
更换拆解涉及的FPM密封O型圈，使用与原厂规格一致的氟橡胶材质密封件。MPG400通常使用两种规格O型圈（8.69×1.78 mm和10.82×1.78 mm），均需按原厂规范更换-9。
第四步：组装
在洁净环境下按拆解反序完成组装，确保各密封面均匀受力，FCC68电气连接插头紧固到位。
第五步：台架验证测试
将清洁组装的MPG400安装至测试台架，与经校准的标准规进行比对：
低真空段（大气压～10⁻²毫巴）：皮拉尼测量电路读数与标准规一致
过渡区域（10⁻³～10⁻⁵毫巴）：读数稳定，无跳跃现象，恢复平顺过渡
高真空段（<10⁻⁵毫巴）：冷阴极测量电路读数正常，与标准规偏差在±15%以内
输出信号：测量信号输出稳定在1.82-8.6 V标准范围-5
测试结果表明，清洁后的MPG400测量精度已恢复正常。
第六步：进气过滤网升级
针对本次故障的根源，工程师建议更换高性能精密过滤网，有效拦截上游微粒。同时协助客户制定过滤网定期检查更换周期。
1、回装：清洁后的MPG400运抵现场，工程师完成法兰安装、信号电缆连接。
2、开机验证：离子注入系统抽真空后，MPG400全量程读数稳定，过渡区域不再出现跳跃。
3、工艺验证：完成一批次离子注入工艺运行，真空度监测全程正常，注入能量稳定性恢复达标。
4、交付报告：工程师出具完整维修报告，包含拆解照片、污染分析、清洁步骤、测试比对数据。
本次故障的根源是皮拉尼灯丝污染，但故障表现却“挑”在了皮拉尼与冷阴极的测量过渡区域，这正是复合式真空计的软肋——两个测量系统各有偏好。
低真空时，大气对流占主导，微量的表面污染信号被掩盖；高真空时，冷阴极放电电流占主导，皮拉尼信号退居次要。偏偏在过渡区，皮拉尼读数已开始衰减，冷阴极读数又尚未完全接管，任何一侧的偏差都会被放大。英富康官方手册也明确指出，测量信号不稳定时，首先要排查的就是皮拉尼污染。相比之下，普发PKR 251的冷阴极真空规一旦污染，通常表现为高真空段全面失准。而MPG400这种“读数只在特定范围跳跃”的故障现象，恰恰是皮拉尼污染的典型特征，也算是给操作人员提供了一个相对明确的诊断线索。
博锐兴真空给工艺设备管理者的建议：
1、关注过渡区域的异常信号：MPG400读数在10⁻⁴毫巴附近跳跃，是皮拉尼污染的强烈信号，不要误以为是工艺波动。
2、过滤网是“第一道防线”：在真空计上游加装精密过滤网，能有效拦截微粒，成本远低于维修费用。建议每季度检查一次滤网状态。
3、真空计也需要定期体检：建议每年或在关键工艺前，用标准规进行比对，评估测量准确性。
4、发现故障及时停用：测量失准若继续依赖读数控制工艺，可能导致离子注入剂量失控，产品批量报废。
