英国爱德华nXDS10iC涡旋干泵排气口胶圈开裂漏气维修报告
一、维修基本信息

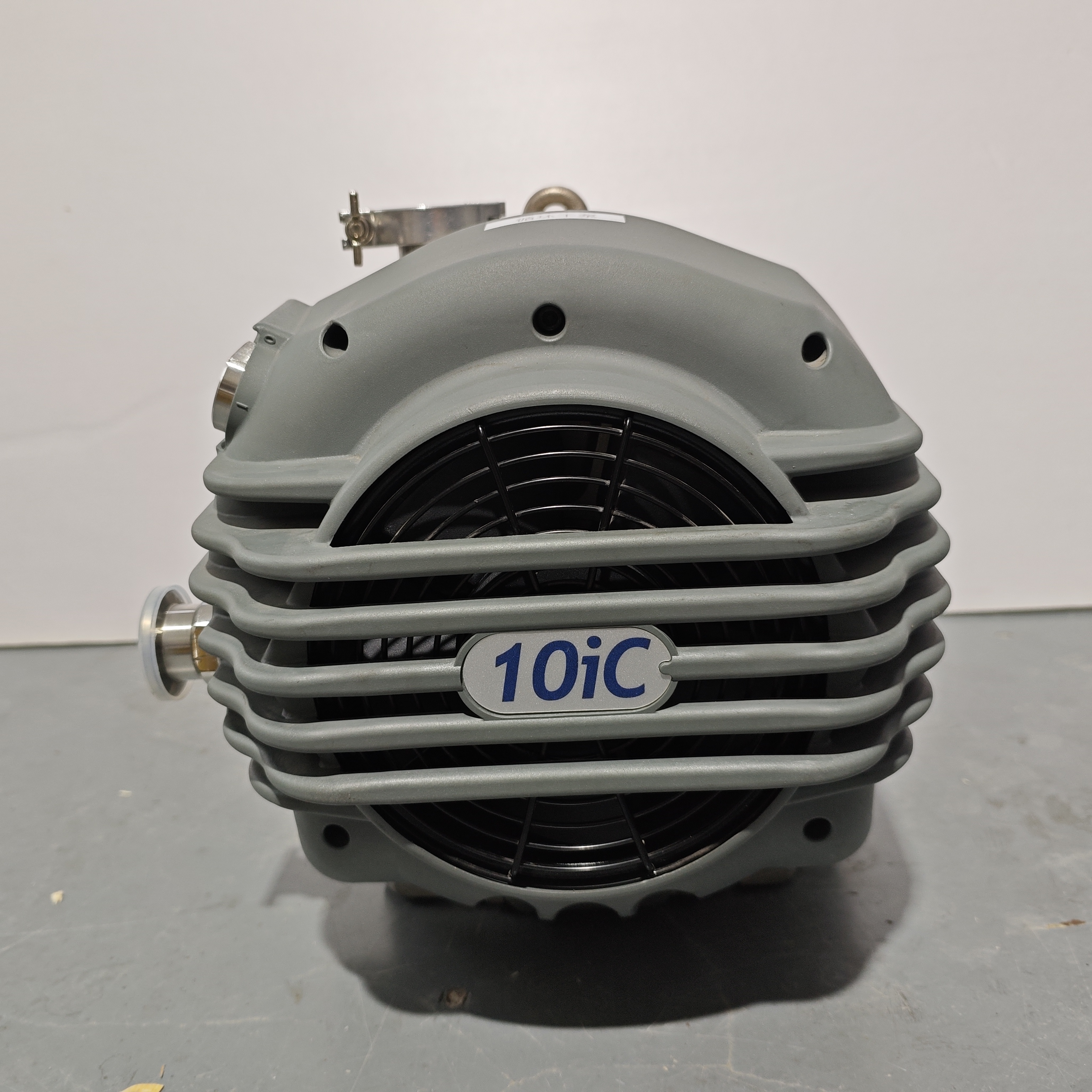

1. 设备名称：英国爱德华无油涡旋干式真空泵
2. 设备型号：nXDS10iC
3. 故障类型：排气口密封失效、设备漏气、真空度不达标
二、故障现象
设备启动运行后，极限真空度无法达标，抽气速率缓慢，真空数值长时间偏高无法降至设备标准区间。对泵体接口分段检漏，确认排气口位置存在明显漏气现象，设备机械运行无异响、无振动异常，仅因密封泄漏导致真空性能失效，无法满足工艺使用要求。
三、故障检测与原因分析
（一）检测排查过程

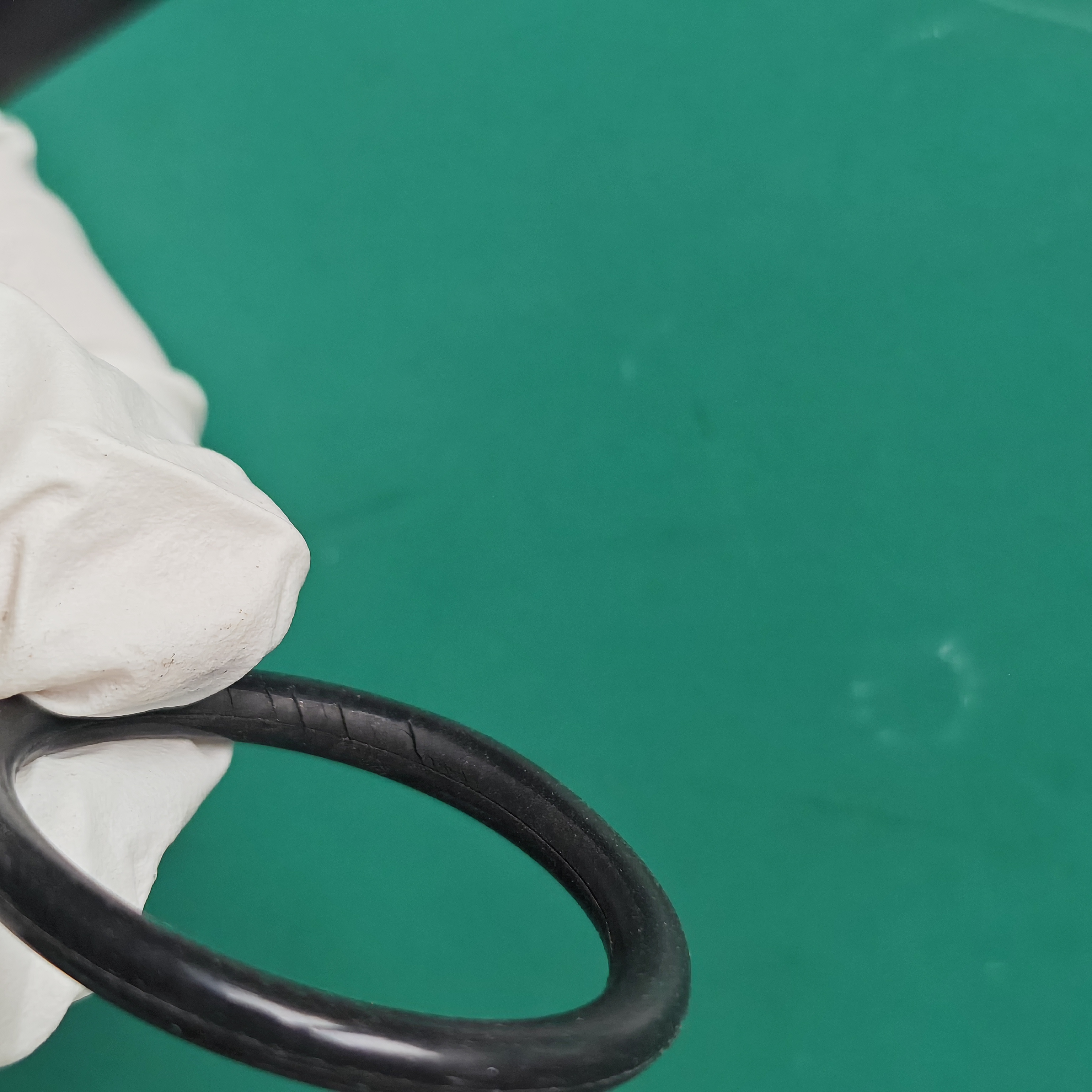

通过负压保压测试、接口皂泡检漏、分段密封排查，最终锁定故障点位为设备排气口密封位置。拆解排气口接头后检查密封配件，发现原厂排气口胶圈出现老化、硬化、开裂破损，密封面无法完全贴合，形成持续性泄漏通道。
（二）根本故障原因
1. 直接原因：排气口橡胶密封件长期受气流冲刷、温变交替影响，出现老化开裂，密封结构失效，外界空气从裂口持续倒灌泄漏，导致泵体真空度上不去。
2. 间接原因：密封胶圈属于易耗件，长期运行未定期巡检更换，疲劳老化后出现结构性破损，属于设备常规维保缺失导致的典型密封泄漏故障。

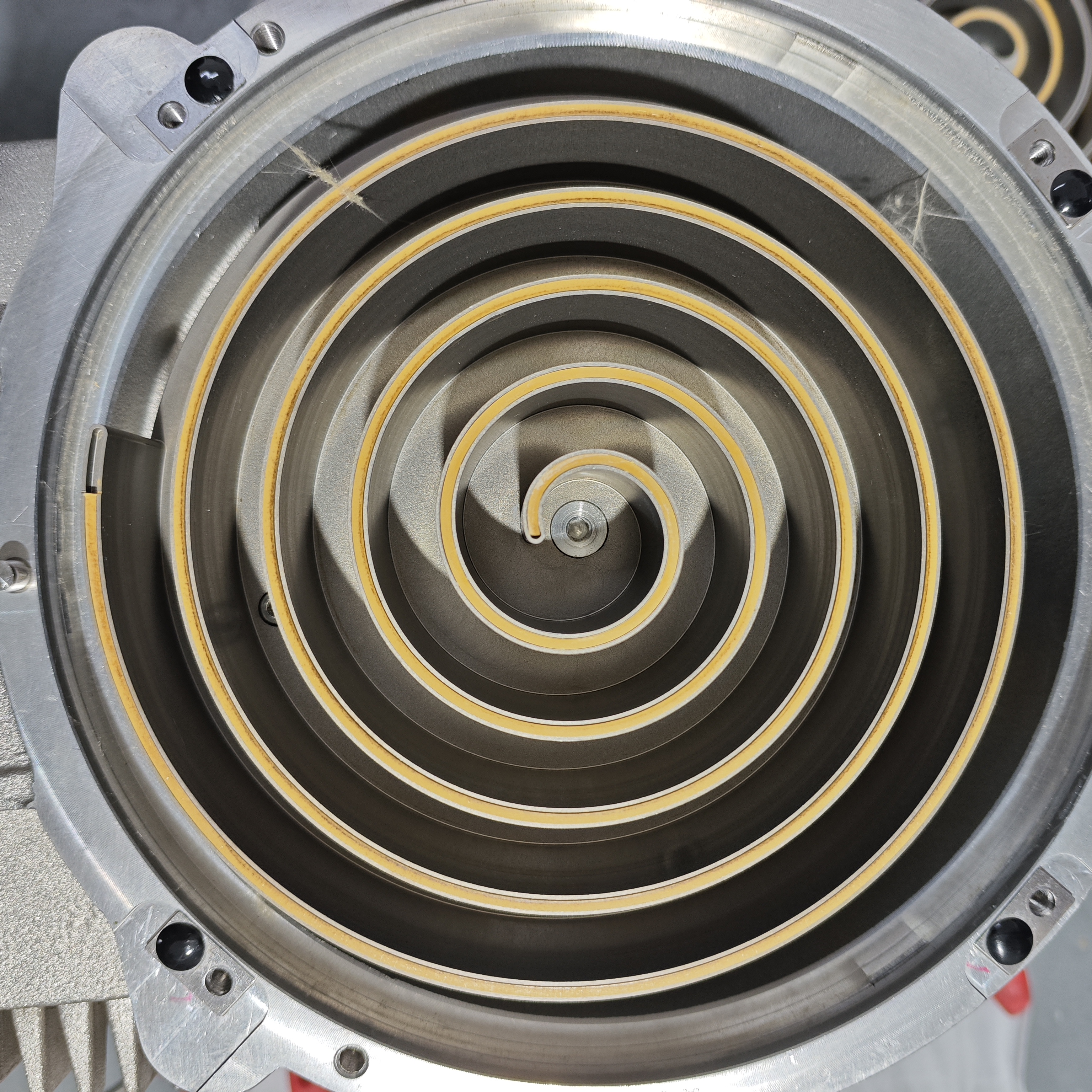

3. 排查确认：整机拆解检查泵腔、涡旋盘、轴承、内部密封结构完好，无磨损、积尘、卡顿及损坏情况，设备核心部件无故障，仅排气口胶圈失效。
四、维修作业过程
1. 安全作业准备：切断设备电源，停机泄压，断开排气口管路，清理接口残留杂质，做好安全拆机防护。

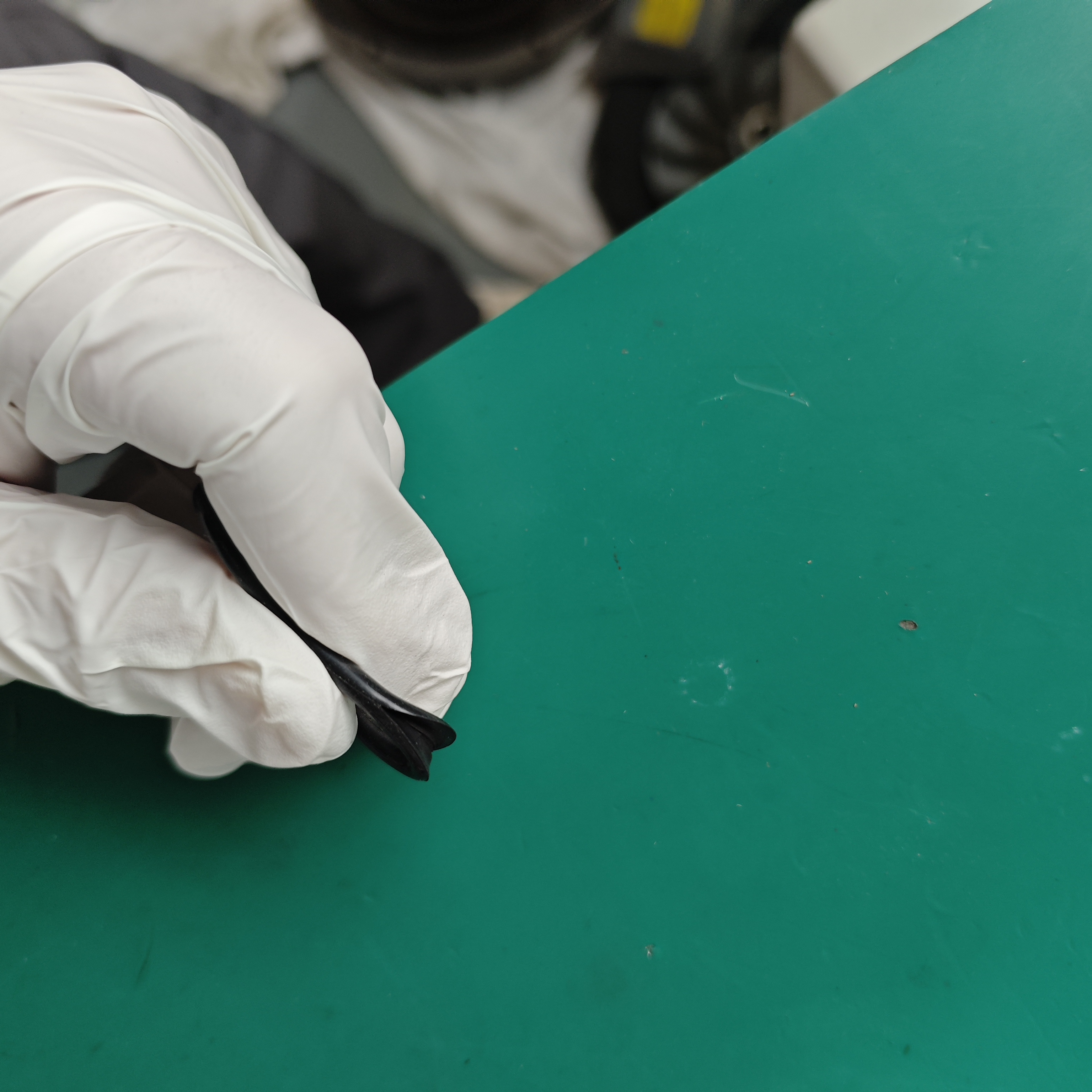

2. 故障件拆除清理：拆除开裂、老化的破损排气口胶圈，彻底清理排气口密封槽、密封接触面，去除污垢与残留胶屑，保证密封面平整洁净。
3. 全新胶圈更换装配：更换适配nXDS10iC机型的全新原厂规格排气口密封胶圈，规范嵌入密封槽，确保胶圈无扭曲、无偏移、完全贴合卡槽，管路接口均匀锁紧，保证密封受力均衡。
4. 复位检漏与调试：复原管路连接，紧固接口螺栓，完成整机复位。开机进行真空抽测与保压检漏，复测设备真空参数，无漏气、无泄压回落现象。
五、维修结果与验收标准
1. 维修结果：成功更换排气口开裂密封胶圈，彻底消除排气口漏气故障，设备密封性能完全恢复。
2. 验收测试：设备空载运行稳定，抽速正常、负压建立迅速，极限真空度达到设备原厂合格标准，保压稳定无泄漏。
3. 验收结论：设备各项性能指标正常，维修合格，可正常投入精密实验及工艺真空使用。
六、日常维护与故障预防建议
1. 密封件周期巡检：爱德华涡旋干泵排气口、管路接口胶圈为易损件，建议每6–12个月专项巡检，发现硬化、微裂、变形及时更换，杜绝漏气隐患。
2. 定期检漏保养：精密真空工况设备，建议季度做一次整机保压检漏，提前排查接口密封泄漏问题，避免真空异常影响生产实验。
3. 规范启停使用：避免长期连续高温运行、频繁启停，减少密封胶圈冷热疲劳损耗，延长密封配件使用寿命。
4. 环境防护：保持设备周边通风洁净，减少腐蚀性气体、粉尘附着接口密封面，延缓密封件老化失效。
七、图片
