皖仪SFJ-16M模块式氦质谱检漏仪质谱室油污污染故障维修报告
一、设备基础信息
1. 设备名称：氦质谱检漏仪
2. 设备型号：皖仪SFJ-16M（模块嵌入式）
二、故障现象
仪器通电可正常启动前级泵与分子泵，自检阶段报警指示灯持续闪烁；灯丝无法正常加载，本底漏率数值异常偏高、基线漂移严重；无法进入正常检漏模式，最小可检漏率不达标，整机丧失密封检测能力。
外部管路无破损、外接工件无油污带入痕迹，判定故障集中在仪器内部质谱室腔体。
三、故障检测与根因分析
1.北京博锐兴 前置排查：依次排查供电线路、分子泵、真空规管、灯丝本体、外部管路泄漏，以上部件均无异常；
2. 拆解检测：拆开质谱室腔体外壳，发现离子源、法拉第杯、腔体内壁大面积附着油膜油污，前级油泵发生油汽返流，油污顺着真空管路进入质谱核心腔室；
3. 失效根本原因：前级油泵防返油阀密封老化失效，停机/压力波动时泵油蒸汽逆向涌入质谱室，污染离子检测组件；油污造成离子电离异常、信号紊乱，仪器触发保护报警、无法正常工作。
四、详细维修操作步骤
1. 安全停机：断电静置冷却，对真空腔体彻底放气泄压，拆除质谱室外部护罩与连接管路；
2. 拆分核心组件：小心取出离子源、灯丝组件、法拉第检测器、质谱腔隔离垫片，分类摆放于无尘操作台；
3. 脱脂深度清洁：使用无水乙醇+无尘棉签轻柔擦拭所有金属电极、腔体内壁油污；精密离子部件超声清洗后高纯氮气吹干，全程杜绝划痕磕碰；
4. 管路溯源处理：更换老化防返油阀，清洁真空连接波纹管残留油汽，检查前级泵油质并更换全新真空泵油；
5. 标准化回装：按原厂对位顺序复位所有质谱组件，更换全新密封O型圈，均匀锁紧端盖螺丝；
6. 整机上电抽真空，逐级烘烤腔体去除残留溶剂，等待真空环境稳定。
五、验收测试结果
1. 开机自检：报警灯恢复正常熄灭状态，灯丝可正常切换主/备用档位，无报错锁定；
2. 本底性能：本底漏率回归设备出厂低值，基线稳定无漂移；
3. 标准漏孔校准：执行自动校准程序，最小可检漏率达到原厂指标，检漏模式切换正常；
4. 连续试运行1小时：压力、漏率数值稳定，可正常开展喷氦检漏作业，设备维修合格，恢复产线使用标准。
六、预防性保养建议
1. 每3个月检查前级油泵油质、油位，半年整体更换泵油，定期校验防返油阀密封性；
2. 长期停机前优先开启待机模式，不要直接断电，降低油汽返流概率；
3. 高精度洁净工况，将前级油泵替换为日本岩田ISP系列无油涡旋干泵，从根源杜绝返油污染质谱室；
4. 每季度清洁进气滤芯，每年拆机检查质谱室洁净度，提前清除微量油污堆积；
5. 检测油污类工件时增加前置过滤装置，避免外部油污倒灌进入真空系统。
七、维修总结
本次故障由前级油泵防返油阀老化、油汽返流污染质谱室所致，通过拆解清洁质谱室核心部件、更换防返油阀、更换泵油后，仪器报警故障消除，检漏精度恢复原厂标准。后续规范执行定期维保，或更换无油干泵前级，可彻底规避同类返油污染故障。

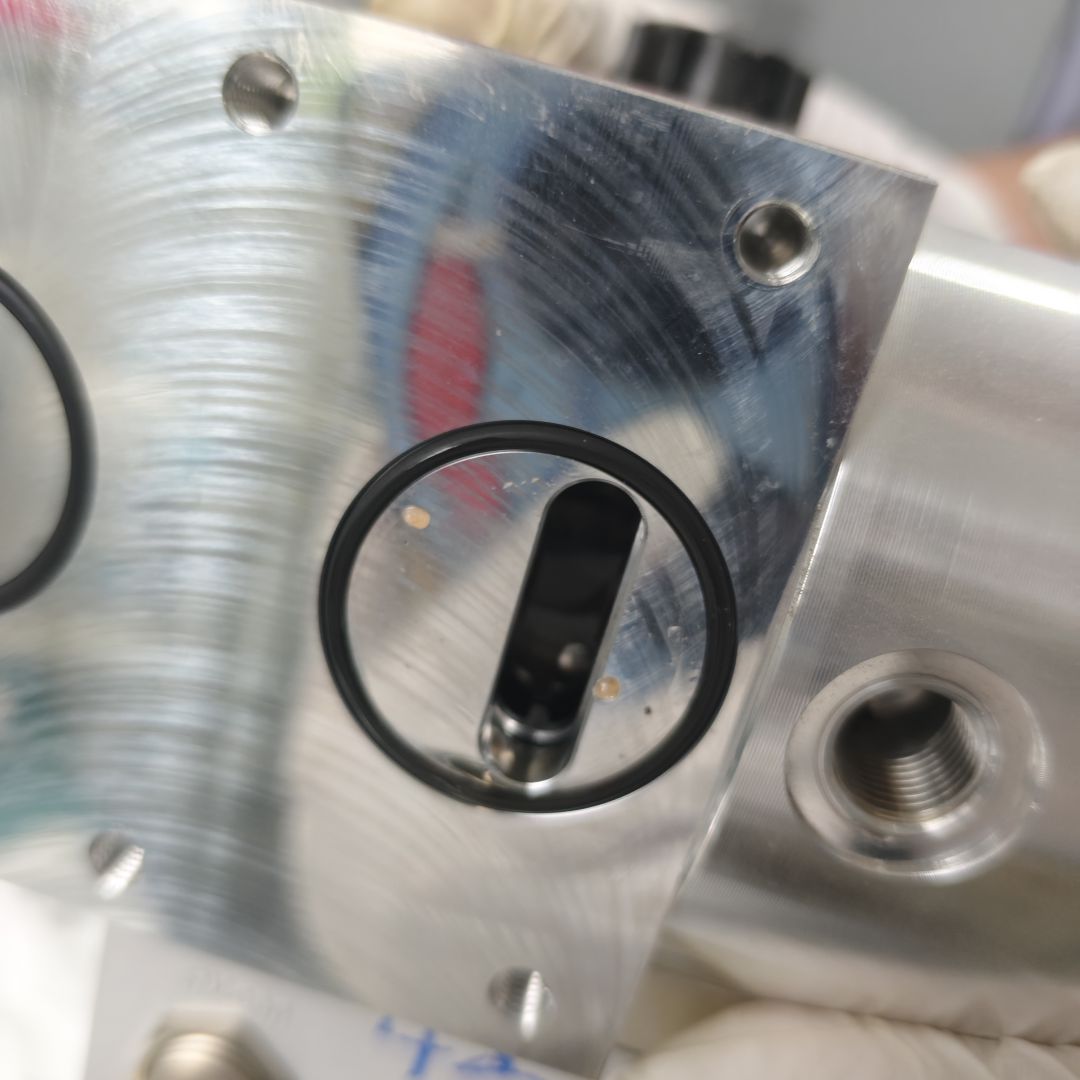

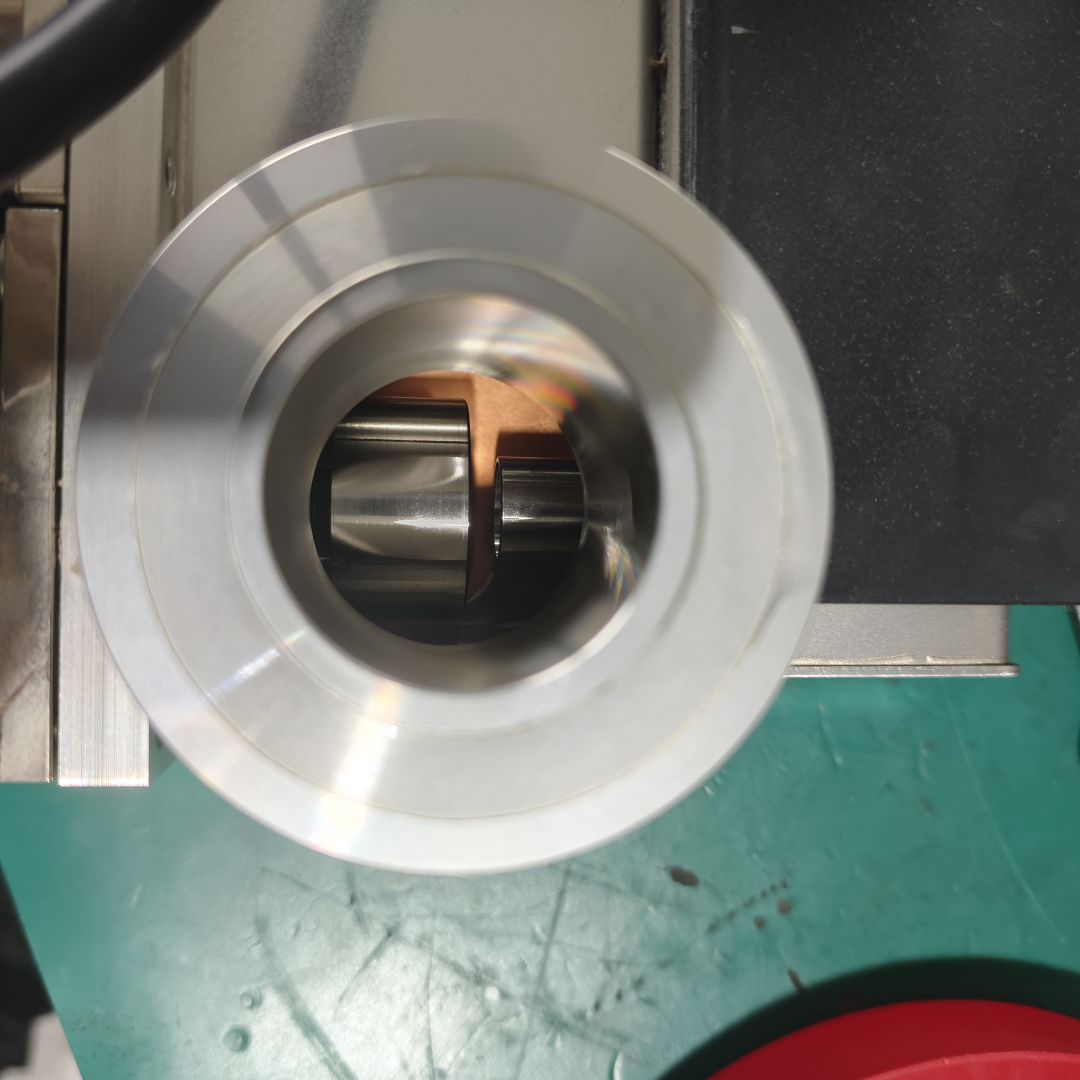

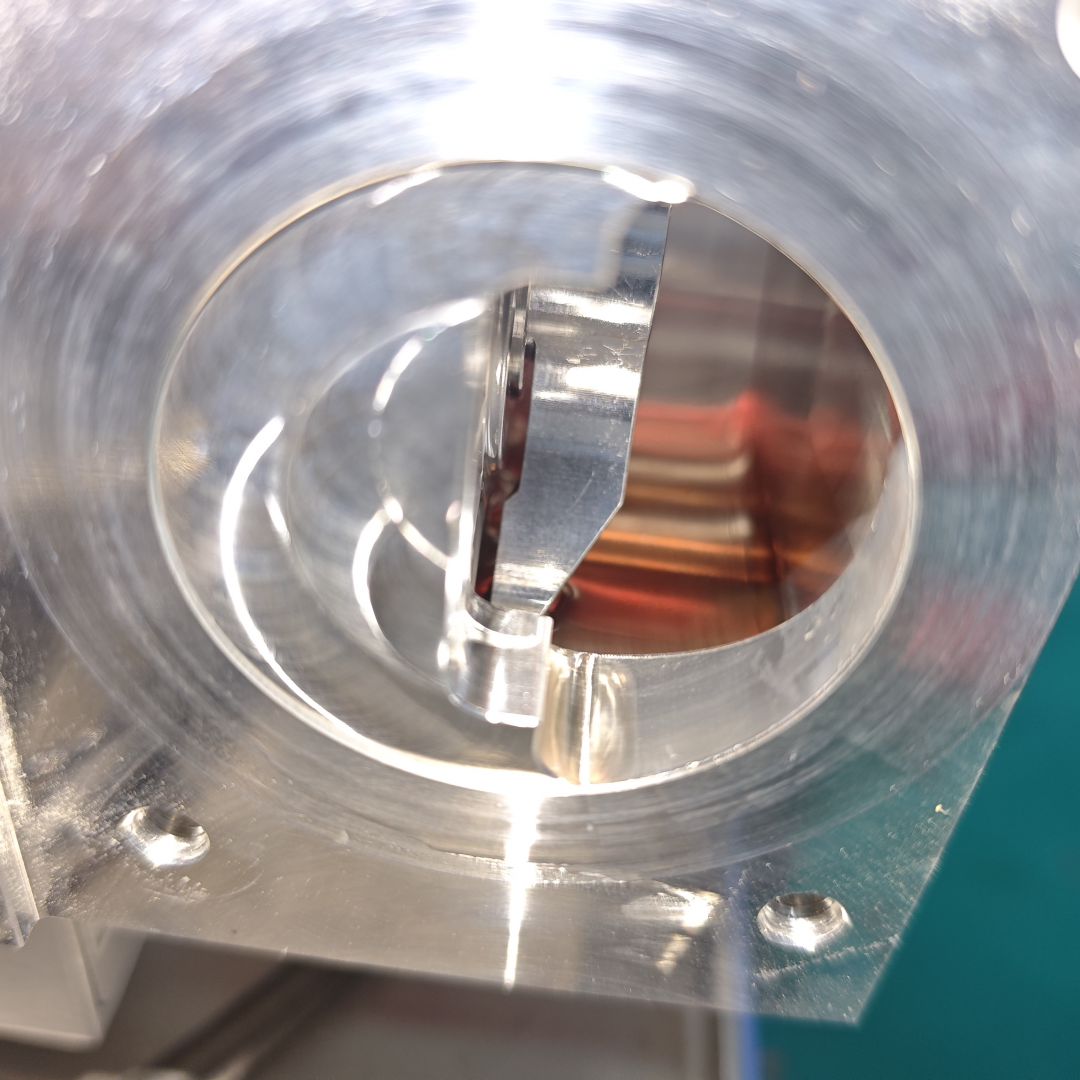

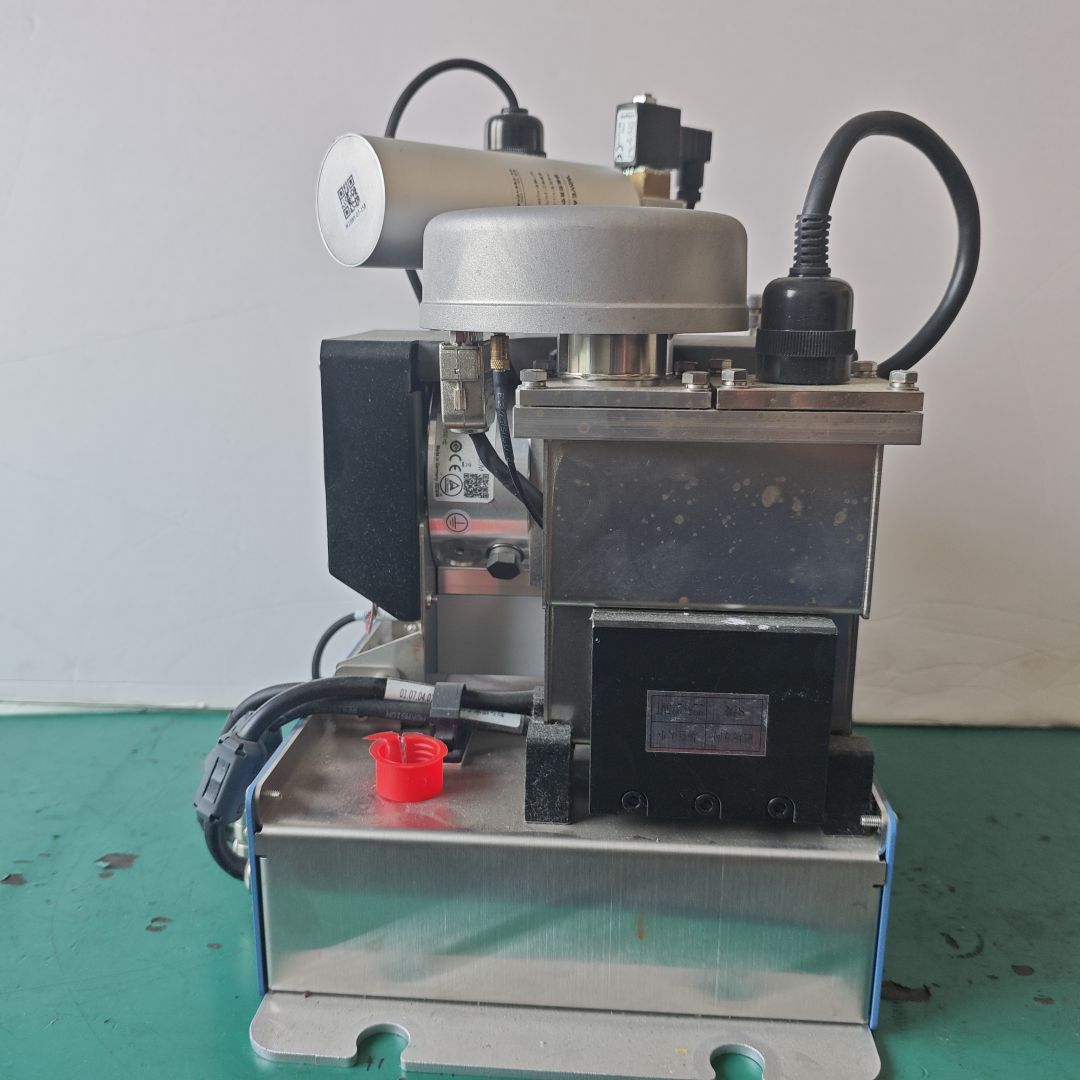

八、图片
