爱德华E2M1.5真空泵进杂质导致真空不足维修案例
一、设备信息
设备型号：英国Edwards爱德华 E2M1.5 双级油封旋片真空泵
应用场景：工业实验室真空抽气、小型负压工艺供气
设备状态：运行异响轻微、抽气速率下降、极限真空不达标
二、故障现象
设备开机运行正常，电机无异响、无卡顿停机问题，但设备极限真空持续偏高，无法达到设备出厂标准真空值，抽气效率大幅下降，无法满足现场工艺负压使用要求。排查外部管路、阀门漏气问题，确认系统无外漏，判定故障源于泵体内部。
三、故障原因分析
结合该型号真空泵结构特性与故障表现，拆解检测后确认核心故障原因为：泵腔内部吸入粉尘、固体颗粒杂质。
E2M1.5为油封旋片式真空泵，依靠泵油密封、旋片伸缩完成抽气作业。杂质进入泵体后，混入真空泵油中造成油液污染，破坏油膜密封效果；同时细小杂质附着于旋片槽、排气阀片、泵腔内壁等位置，导致旋片伸缩受阻、阀片密封闭合不严，泵腔内出现气体回流问题，最终引发设备极限真空不足、抽气性能衰减，属于该型号真空泵高发性内部污染故障。
四、维修作业过程
本次维修采用外部清理、油路冲洗、整机深度清洁、配件检查更换、装机调试全流程作业，严格遵循爱德华原厂维修规范，具体步骤如下：
1. 安全停机预处理
设备完全断电，释放管路及泵腔内部压力，待泵体自然冷却至常温，封堵进气、排气接口，避免维修过程中二次进入杂质，做好无尘维修作业准备。
2. 外部滤芯及密封件检查清洁
拆卸设备进气滤网及配套O型密封圈，滤网表面附着大量粉尘颗粒，使用无水乙醇浸泡清洗，搭配无尘软毛刷清理堵塞孔隙，高压干燥气彻底吹干；检查O型圈无硬化、破损、变形，清洁后备用，杜绝进气端微漏影响真空性能。
3. 油路彻底置换与冲刷
完全放空泵体内变质、含杂质的旧泵油，拆卸放油螺丝、油窗组件清理油路死角。加入少量爱德华原厂Ultragrade 19专用真空泵油，手动盘车转动泵轴，反复冲刷泵腔、油路内部残留颗粒杂质，多次放油冲洗，直至流出油液清澈无杂质、无发黑浑浊现象，彻底清除油路污染物。
4. 泵体拆机深度清洁
拆解泵体前后端盖、转子、旋片、弹簧、排气阀片等核心组件，对所有金属零部件使用无水乙醇浸泡清洗，重点清理旋片卡槽、排气阀缝隙、泵腔内壁顽固杂质与油污。全程检查核心部件状态：旋片无划痕磨损、弹簧弹力正常、轴承转动顺畅无异响、泵腔内壁无划伤磨损，无需更换核心运动部件。
5. 部件复位装配
待所有零部件完全风干后，按照原厂装配标记原位组装设备，均匀对角紧固端盖螺丝，保证泵体结合面受力均匀、密封严密，避免装配偏差引发漏气问题，复位所有外接组件。
6. 标准加注油品
装配完成后，加注爱德华Ultragrade 19原厂专用真空泵油，油位控制在油视镜中心标准刻度线，既避免油位过低密封不足，也防止油位过高引发喷油、过热问题。
五、设备调试与验收
1. 装机完成后，设备空载开机试运行30分钟，先开启气镇阀运行10分钟，排出泵内微量水汽与残留杂质，随后关闭气镇阀静置稳压；
2. 实时监测设备极限真空度，设备稳定运行后，极限真空恢复至设备原厂标准≤2×10⁻¹mbar；
3. 设备运行平稳，无异常异响、无抖动、无漏油漏气现象，抽气速率恢复正常，各项性能参数达标，完全满足现场工艺使用要求，故障彻底修复。
六、故障总结与预防措施
1. 故障总结
本次设备真空不足故障，完全由工况粉尘杂质吸入泵体、造成内部污染密封失效导致，无核心部件磨损、损坏问题。通过深度清洁泵体、置换专用泵油、清理密封点位，即可100%恢复设备原厂真空性能，无需大修更换配件，维修成本低、修复效果彻底。
2. 长期预防方案
1. 在设备进气端加装前置粉尘过滤器，阻挡工况粉尘、固体颗粒进入泵体，从源头杜绝杂质污染故障；
2. 建立定期维保制度，每6个月清理更换进气滤芯，每1000运行小时更换原厂Ultragrade 19真空泵油；
3. 设备闲置、管路拆装时，及时封堵泵口，杜绝灰尘、杂物进入泵腔；
4. 禁止用于高粉尘、高颗粒工况抽气作业，规避泵体内部持续污染，延长设备使用寿命。
七、维修结论
本次爱德华E2M1.5真空泵真空不足故障，经整机深度清洁、油路置换、密封点位优化调试后，设备真空性能、运行状态完全恢复原厂标准，故障彻底排除，设备可长期稳定投入生产使用。

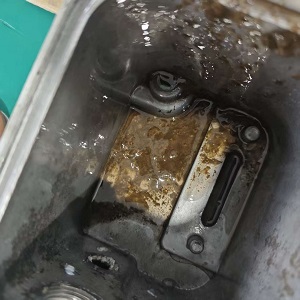

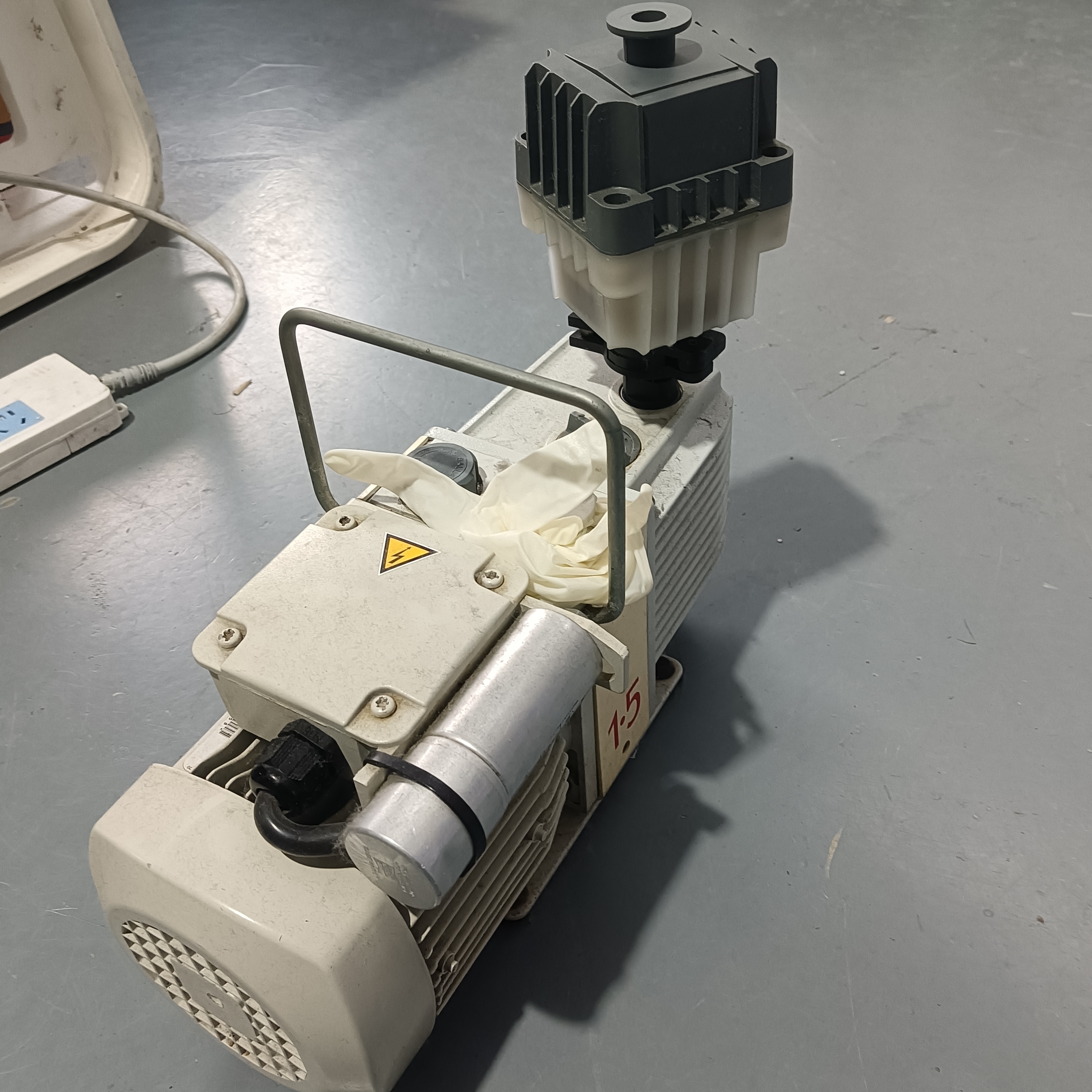

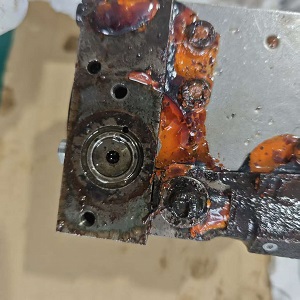

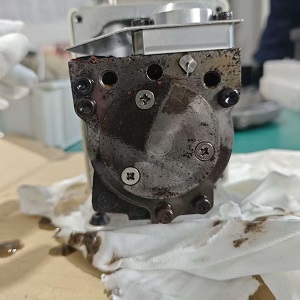

八、图片
