安捷伦 SH110 涡旋干泵马达杂质卡死故障维修报告

一、设备基本信息

二、故障检查情况

1. 通电测试：设备上电后无法启动，无正常运转，控制系统报过载 / 卡滞，立即断电停机。
2. 外观与初步检查：泵体外部无明显破损，进气口、排气口无堵塞，排除外部机械卡死。

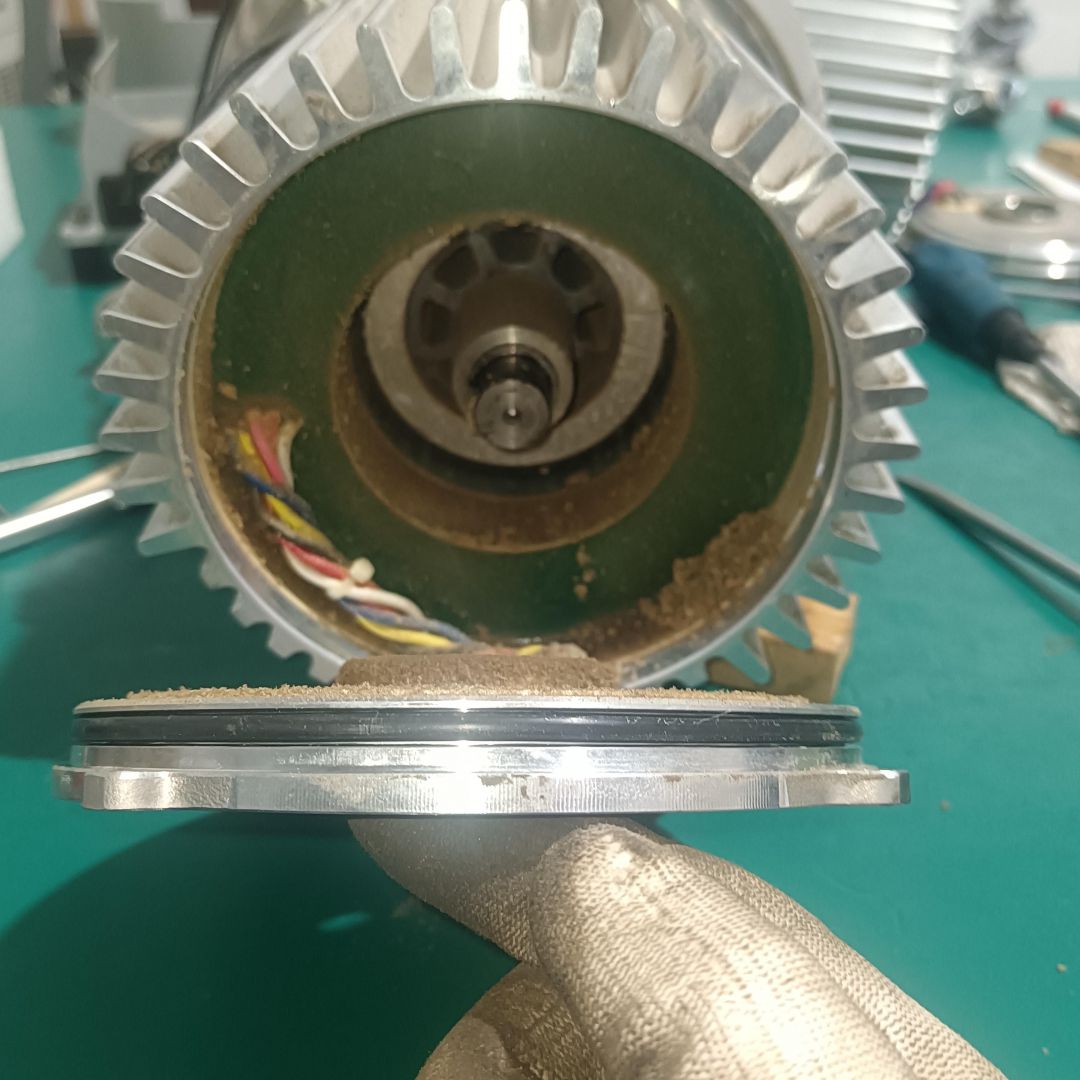

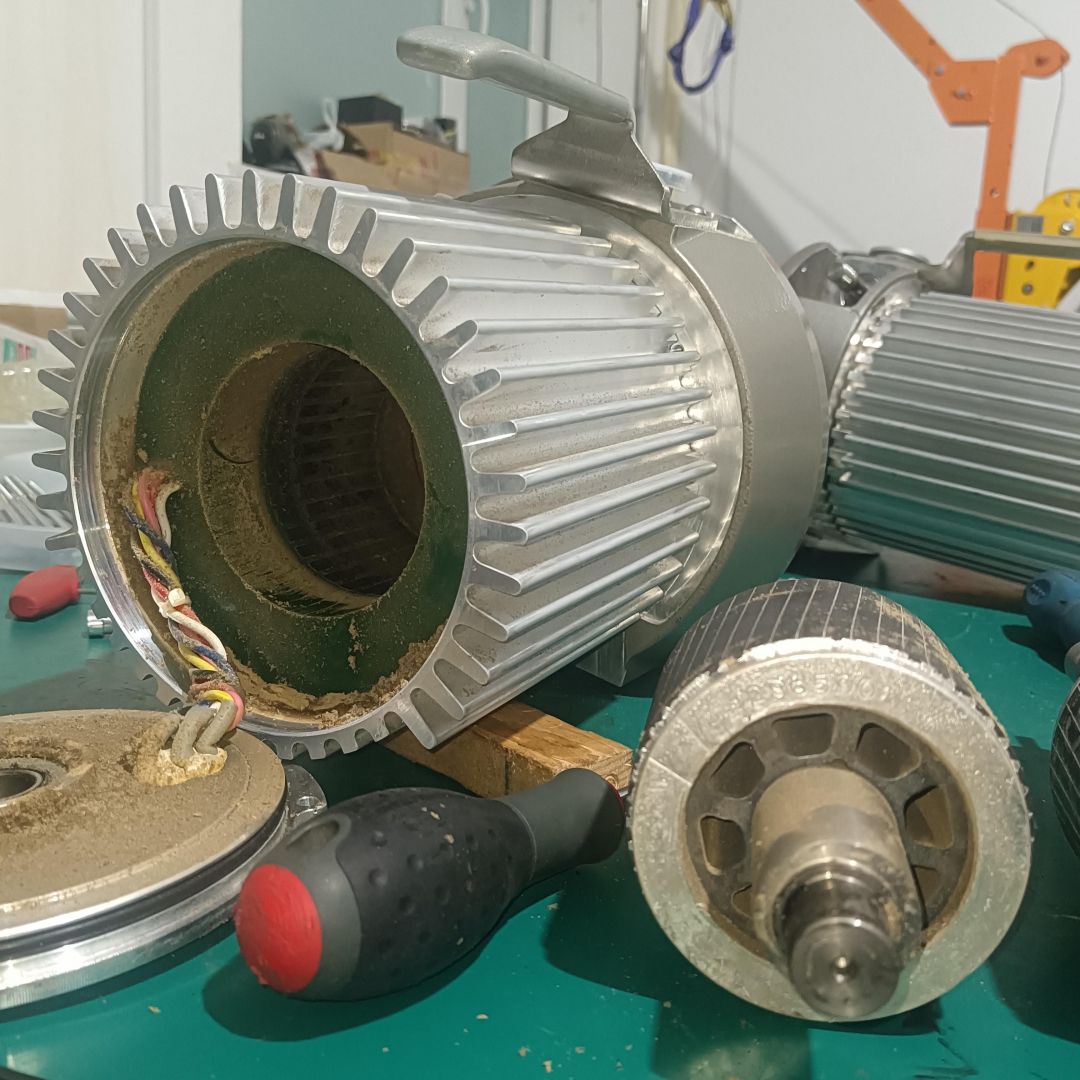

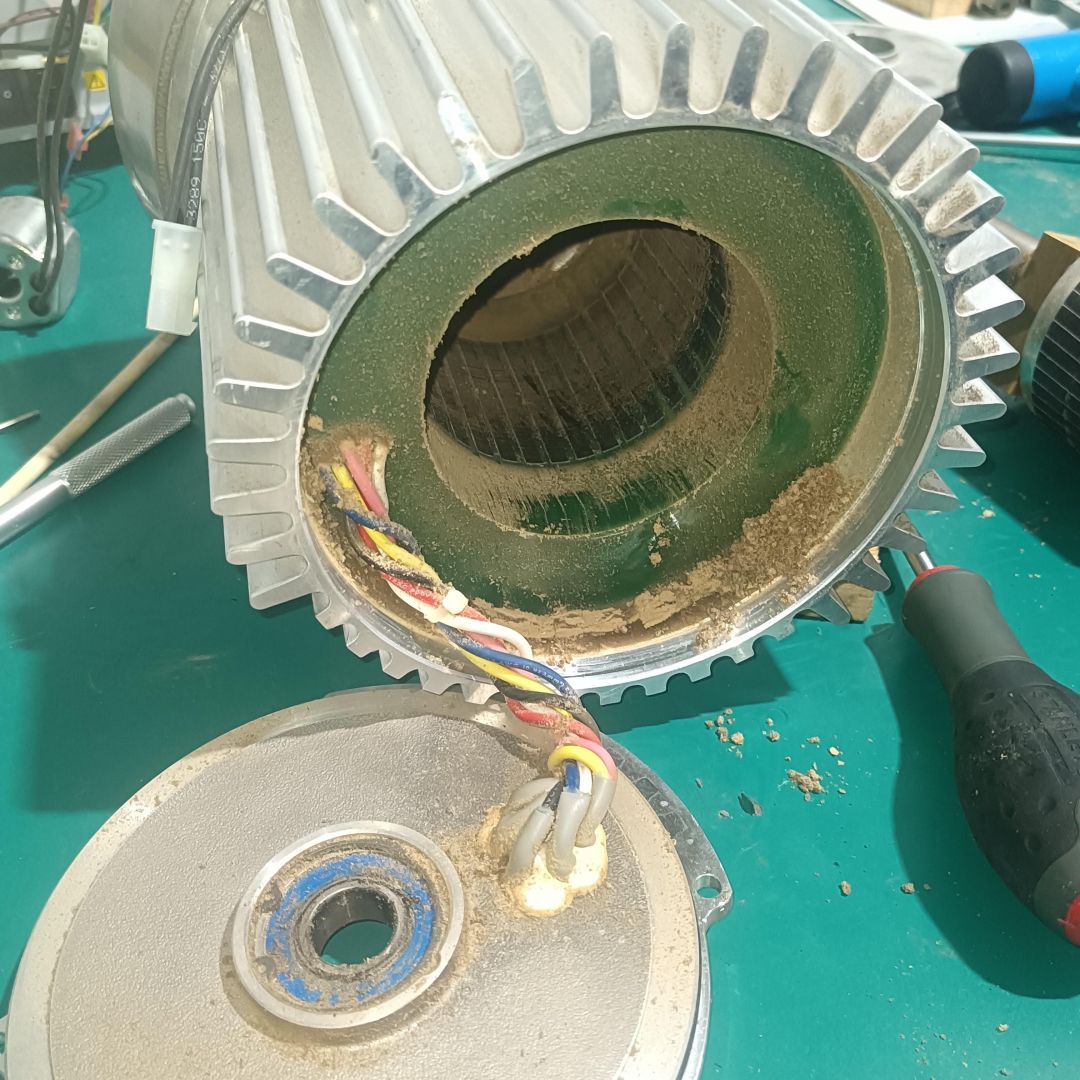

3. 拆解检查：拆开泵体与马达连接部位，对马达内部进行拆解检查，发现马达内部进入大量粉尘、杂质堆积，造成转子与定子之间卡滞，导致电机无法转动、泵机无法启动。

三、故障原因分析

1. 外部杂质、粉尘通过进气或密封间隙侵入马达内部，堆积形成卡阻。
2. 干泵运行环境粉尘较多，未有效过滤防护，导致杂质进入电机腔。
3. 杂质堆积造成转子抱死、力矩不足，最终设备无法启动。

四、维修实施内容

1. 安全操作：严格断电挂牌，拆除管路、接线，做好部件标识与防护。
2. 彻底清洁：对马达腔、转子、定子、轴承座进行全面拆解清洗，清除全部杂质、粉尘及油污。
3. 部件检查：检查马达绕组、轴承、轴系及涡旋盘，无损坏、无烧蚀，状态良好。
4. 装配复原：按原厂装配要求复装马达及泵体部件，确保同轴度正常、转动顺滑无卡滞。
5. 整机调试：手动盘车轻松自如，无异响、无阻力；通电点动正常，空载运行平稳，温升正常。

五、维修结果

六、预防与维护建议

1. 进气口加装高效粉尘过滤器，定期检查更换滤芯，杜绝杂质进入泵内。
2. 改善运行环境，保持清洁、少尘、通风良好。
3. 定期巡检泵体运行声音、温升、震动，发现异常及时停机处理。
4. 长期停机前做好内部清洁与密封防护，避免杂质堆积。
5. 七、图片
6.

7.

8.
9.
10.
