英国爱德华nXDS6i涡旋干泵主轴轴承异响故障维修报告
一、设备基本信息

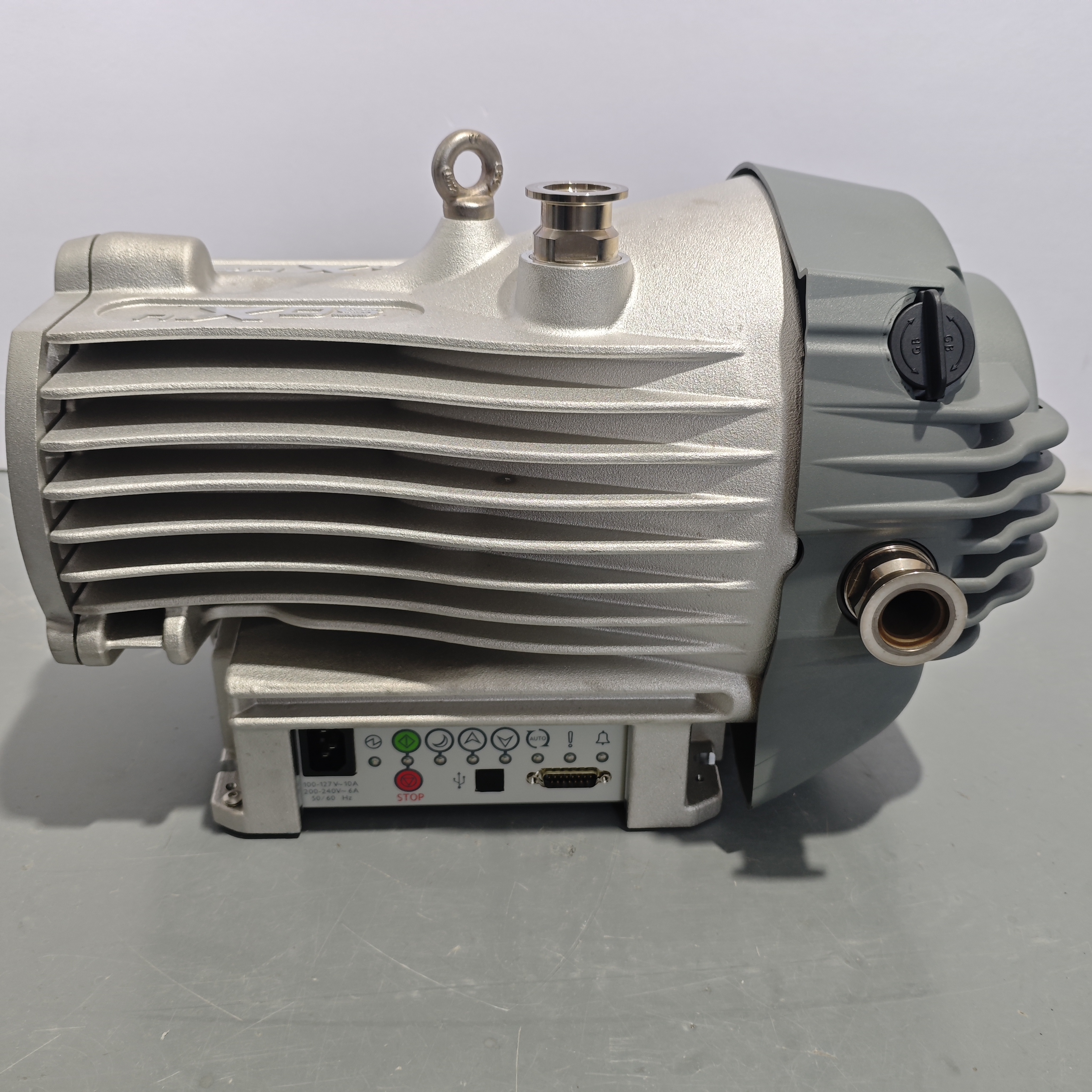

1. 设备名称：涡旋干式真空泵
2. 设备型号：nXDS6i
3. 设备品牌：英国爱德华（EDWARDS）
4. 设备用途：工业真空抽取、制程负压供给
二、故障现象描述
设备正常通电运行过程中，泵体中后部持续出现规律性机械异响，异响随设备转速升高而加剧，设备运行震动轻微增大。设备真空抽取功能无明显异常、压力参数正常，无漏气、卡滞、停机报错现象。经现场听音排查，异响声源精准锁定为设备主轴总成位置，判定为主轴轴承异常磨损导致故障。
三、故障排查与原因分析
（一）初步排查
设备空载试运行，排除进气滤网堵塞、涡旋盘摩擦、电机风叶扫膛、固定螺栓松动、管路共振等常见异响问题；拆解泵体外壳、传动护罩后，确认泵体涡旋腔体无磨损、无杂质异物，传动结构无偏移卡顿。
（二）精准定位故障
手动盘动设备主轴，可清晰感知主轴转动存在轻微阻滞感与异响震动，转动顺滑度下降，其余机械结构运行正常。结合设备运行工况及异响特征，最终确定故障根源为主轴配套轴承磨损、间隙超标，轴承滚珠磨损、润滑失效，高速运转时产生机械撞击异响。
（三）故障根本原因分析
1. 设备长期连续运行，主轴轴承属于高速损耗件，长期疲劳运转导致内部润滑脂干涸、损耗殆尽；
2. 轴承长期高速往复运转，滚珠与滚道产生正常机械磨损，配合间隙增大，运行时出现旷量异响；
3. 现场微量粉尘、水汽侵入轴承腔体，加速轴承磨损老化，引发异常噪音。
四、维修实施过程
1. 停机断电：严格执行设备停机断电操作，挂牌上锁，待设备完全停转、机身降温后开展维修作业，杜绝带电作业安全隐患。
2. 设备拆解：依次拆卸设备外部护罩、固定连接件、主轴端盖，有序拆解主轴固定结构，做好配件位置标记，避免安装错位。

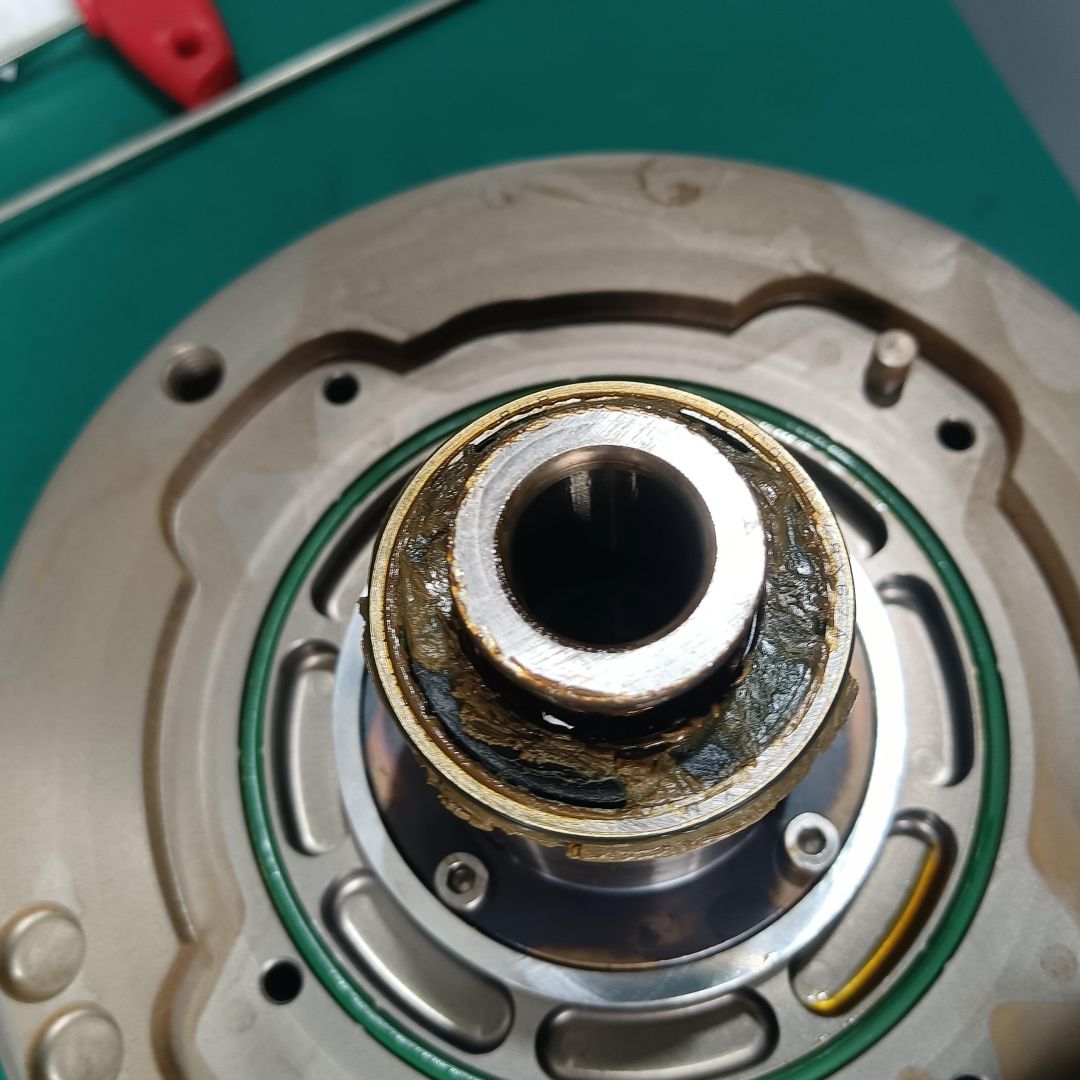

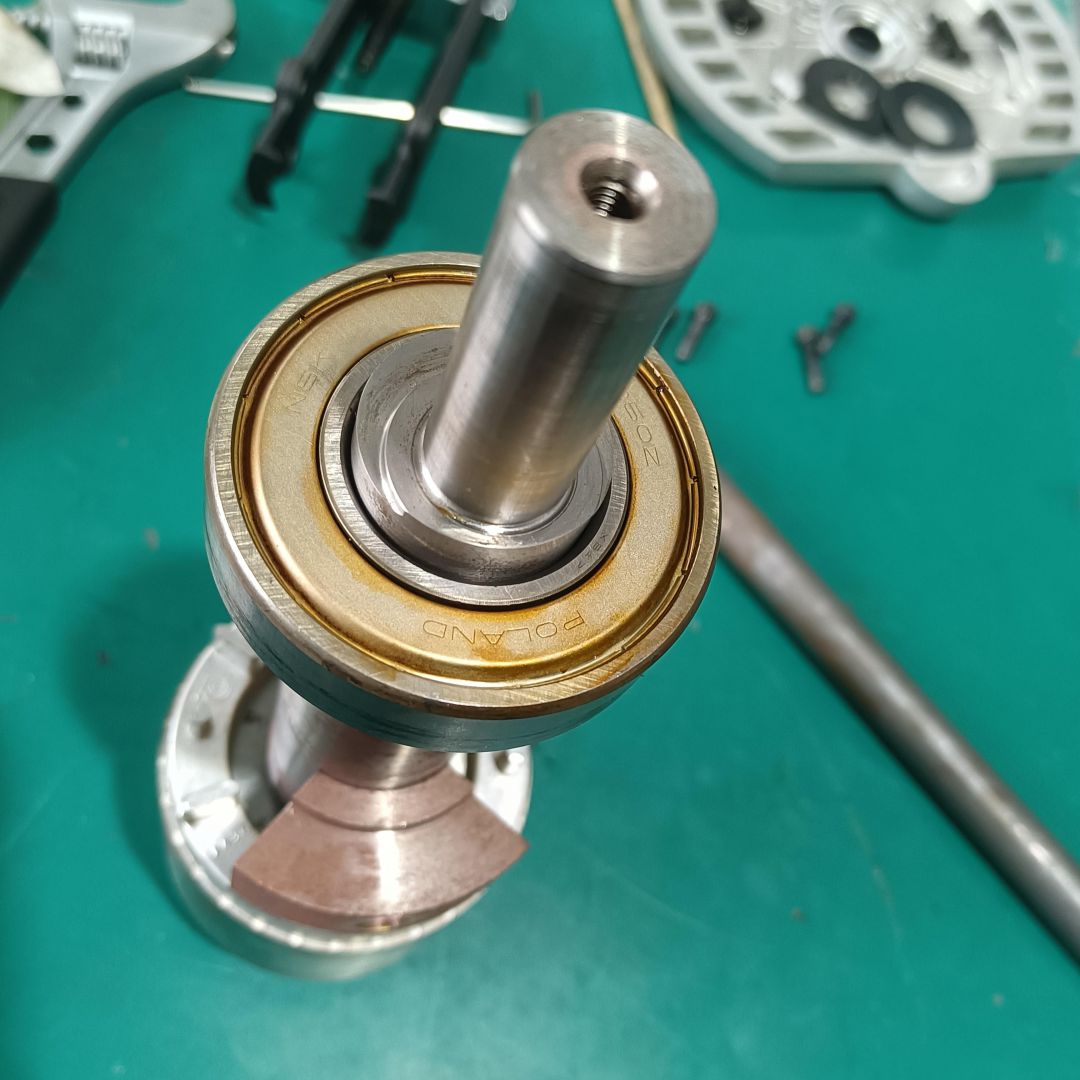

3. 故障配件拆卸：精准拆卸主轴原装磨损轴承，清理主轴安装位残留油污、老化润滑脂及细微杂质，检查主轴轴面无划痕、无变形、无磨损损伤，主轴工况完好可继续使用。

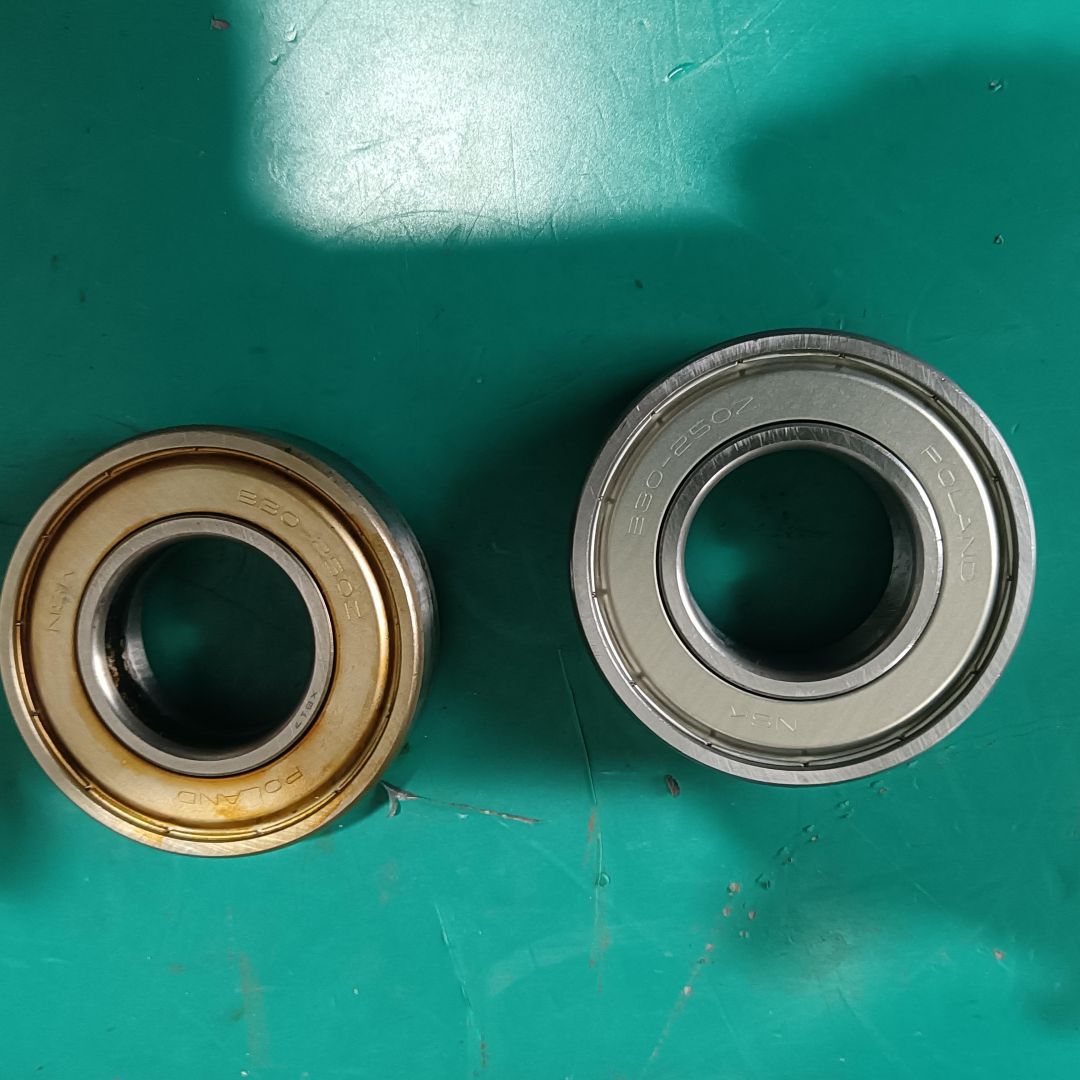

4. 配件更换装配：更换全新原装适配主轴轴承，在轴承腔体填充专用耐高温高速润滑脂，按照设备装配标准，精准对位安装轴承，保证轴承装配间隙合规、无偏移、无挤压。
5. 复位组装：按拆解逆序依次复位安装端盖、护罩及所有固定配件，均匀锁紧固定螺栓，确保整机装配紧密、结构稳固。
6. 整机清洁：清理泵体表面及周边灰尘油污，整理设备线路、管路，保证设备外观整洁、工况环境规范。
五、设备调试与维修结果
（一）试运行调试
维修装配完成后，设备通电空载试运行，分低速、中速、满速三档位测试，持续运行30分钟观察设备状态：
1. 主轴异响完全消失，设备运行声音平稳、均匀，无异常噪音；
2. 设备运行震动恢复标准范围，无抖动、晃动现象；
3. 真空抽取性能正常，压力参数、运行转速均符合设备出厂标准；
4. 设备启停顺畅，无卡顿、无故障报警，运行状态稳定。
（二）维修结论
本次设备主轴轴承异响故障已彻底排除，核心主轴部件完好无损，设备各项性能参数恢复正常，完全满足生产使用标准，可正常投入工况运行。
六、后续维护保养建议
1. 建立设备定期巡检制度，每周监听设备运行声音、检测机身震动情况，提前排查机械损耗隐患；
2. 每6个月对主轴轴承、传动结构进行保养补脂，每年进行一次整机拆解保养，更换老化润滑介质；
3. 优化设备运行环境，做好防尘、防潮防护，避免杂质、水汽侵入泵体内部，延缓配件磨损；
4. 避免设备长期超负荷连续运行，规范启停操作，延长轴承及整机使用寿命。
七、维修备注
本次维修仅更换主轴磨损轴承，设备其余原装配件、核心结构无损坏，维修彻底解决设备异响问题，无遗留故障隐患。
八、图片
