北京某半导体设备企业瓦里安PTS 03101UNIV涡旋干泵异响、真空差——博锐兴真空深度翻新维修实录

项目背景

近日，我司——北京博锐兴高科技有限公司接到北京某半导体设备制造企业的紧急报修。该企业一台用于晶圆传输腔体真空抽空的瓦里安 Varian PTS 03101UNIV 无油涡旋干泵突发严重故障，噪音飙升且真空度严重不达标，导致自动化传片线全线停机。

PTS 03101UNIV 是瓦里安（现属安捷伦 Agilent 旗下）推出的 TriScroll 310 系列涡旋干泵，采用三相涡旋盘设计——包含两个固定涡旋盘（FS1、FS2）和一个动涡旋盘（OS），通过动盘绕固定盘的公转平动实现气体的捕集、压缩和排出。该泵标准噪音水平为 68 dB(A)，氮气抽速达 250 L/min（60Hz），极限真空可达 1.3×10⁻² mbar（约 1.3 Pa），采用完全无油设计，广泛用于半导体、镀膜、检漏仪等对洁净真空要求严苛的场景。

这台泵在产线中已连续运行超过 1.8 万小时，长期承担将传输腔从大气压抽至中真空的关键任务。

一、故障现象：噪音飙升至 80dB 以上，真空仅十几帕

企业设备负责人在电话中描述了令人震惊的故障情况：

1. 噪音异常

泵体在运行中噪音急剧增大，产线操作人员形容"隔着车间的隔音门都能听到刺耳的金属摩擦声"。用分贝仪在距泵体 1 米处测量，噪音高达 80 dB(A) 以上，远超该型号标准的 68 dB(A)，增加了超过 12 dB。

2. 真空严重恶化

用便携式真空规测量进气口极限真空度，读数仅为十几帕量级，远低于该型号标准的 1.3 Pa。晶圆传输腔体无法达到所需真空度，设备自动连锁停机。

我司真空维修工程师在接到报修后 3 小时内携带专业检测设备抵达现场。用机械听诊器抵近泵体，异响在涡旋盘工作区域最为剧烈，呈现周期性金属刮擦声。初步判断涡旋盘组件存在严重机械故障。与产线负责人沟通后，决定将泵体整体拆下，运回公司洁净维修间进行深度拆解。

二、拆解确认：三个涡旋盘严重磨损、密封条损坏、污染物堆积

在维修间洁净工作台上对 PTS 03101UNIV 进行全面拆解后，故障点逐一确认：

故障点一：三个涡旋盘（FS1、OS、FS2）严重磨损

拆开泵体外侧涡旋盘后，景象触目惊心：

固定涡旋盘 FS1：盘面涡旋齿顶部出现深度约 0.2-0.3 mm 的磨损沟槽，多处齿尖已磨平，密封面完全失效。

动涡旋盘 OS：两侧面均有严重磨损痕迹，齿面出现多处崩口，最长崩口达 4 mm。动盘磨损导致运转时产生不规则摆动，正是异响的来源。

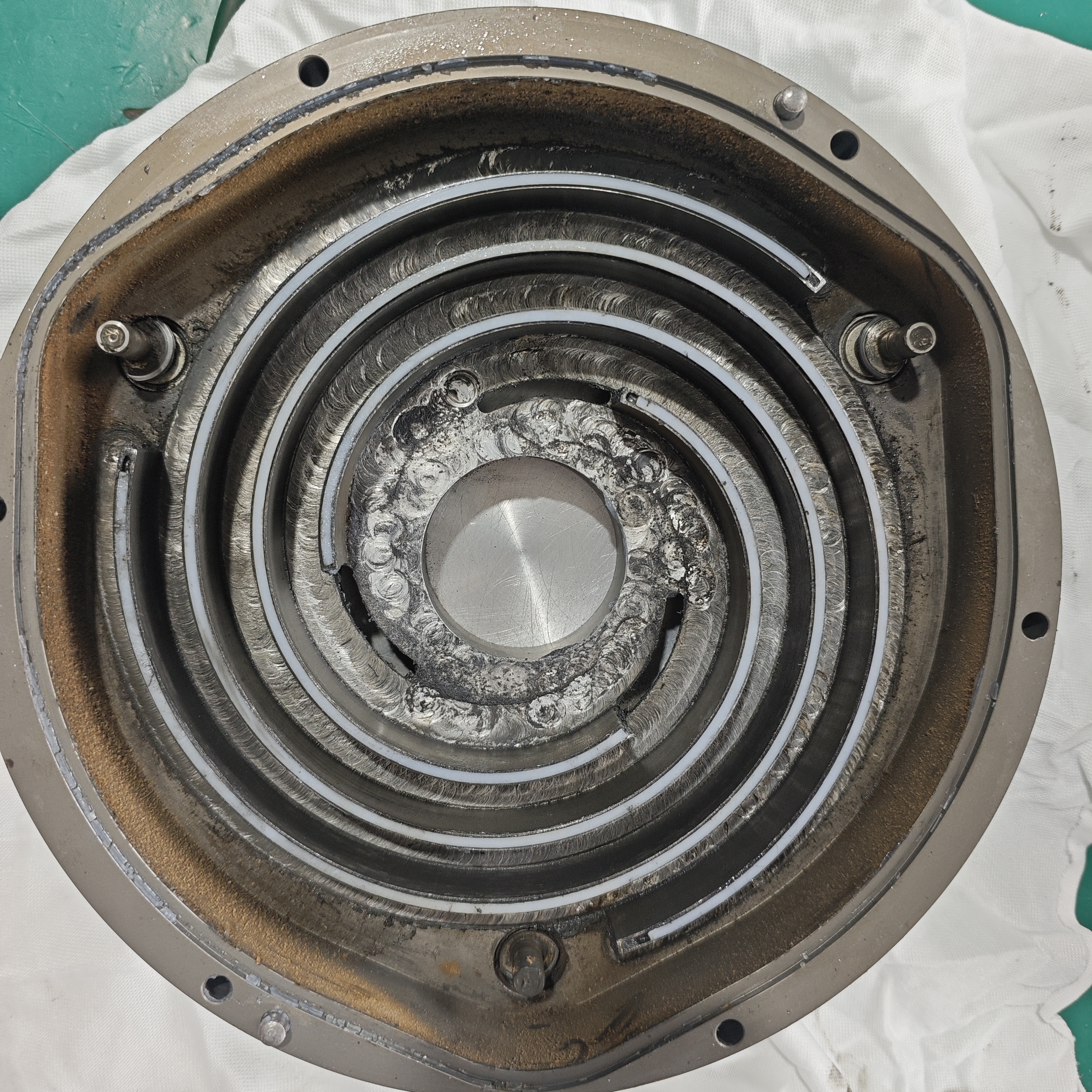

固定涡旋盘 FS2：同样存在大面积磨损，盘面有数道与动盘崩口位置对应的撞击凹痕。

TriScroll 310 采用三盘涡旋设计，盘间啮合间隙要求极为精密。一旦盘面磨损、间隙扩大，内部泄漏量将成倍增加，真空度随之崩溃。

故障点二：密封条严重损坏

拆下涡旋盘后检查密封条，发现全套 tip seals 已严重损坏——多处裂纹和缺口，部分区域密封条已完全断裂脱落。密封条是涡旋泵的核心消耗件，磨损后的密封条碎片残留在泵腔内，进一步加剧了涡旋盘表面的磨损。

故障点三：泵腔内大量污染物堆积

拆解过程中发现泵腔底部积有大量黑色污染物，包含密封条磨损碎屑、外部进入的微量粉尘以及长期运行积累的污垢。这些污染物嵌入涡旋盘啮合间隙中，形成"砂纸效应"，加速了盘面和密封条的磨损。

综合诊断结论：

三盘严重磨损 → 啮合间隙扩大 → 真空度仅十几帕
密封条损坏脱落 → 密封失效 + 碎屑加剧磨损 → 恶性循环
污染物堆积 → "砂纸效应"加速盘面磨损 → 异响 80+ dB(A)

三、维修方案：全套涡旋盘更换 + 密封条更换 + 轴承更换 + 深度清洁

与产线负责人沟通确认后，团队制定维修方案：

更换全套涡旋盘（FS1 + OS + FS2）+ 更换全套密封条 + 更换轴承包 + 泵腔深度清洁 + 盘间隙精密调整 + 台架老化测试

维修全流程：

第一步：泵腔深度清洁

维修人员使用异丙醇和专用无尘布，对泵腔内壁、气路通道、排气阀片进行彻底清洁，逐一清除所有密封条碎屑和污染物。清洁后逐一检查各气路，确保无残留异物。

第二步：涡旋盘组件更换

这是本次维修最关键的环节：

更换瓦里安原厂全套 FS1 + OS + FS2 涡旋盘组件

使用塞尺多点测量动、静涡旋盘的啮合间隙，严格校准至标准范围

三盘装配相位严格按瓦里安技术手册设置，确保运转无碰撞

所有紧固螺栓按规定扭矩对角均匀紧固，确保盘面受力均匀

第三步：密封条更换

按瓦里安技术规范更换全套涡旋盘密封条：

取出旧密封条并清洁密封槽

将新密封条沿涡旋盘槽道从中心向外依次压入，各段保留适量热膨胀间隙

在锁止点压实固定，确保贴合紧密

第四步：轴承更换

更换整套轴承包，使用原厂规格高精度轴承。安装前清洗轴承座并加注真空泵专用高温润滑脂。安装后手动盘车，确认运转顺畅无卡滞。

第五步：台架老化测试

装配完成后在洁净测试间进行 48 小时连续台架老化测试：

极限真空度恢复至标准水平，优于出厂标称的 1.3 Pa

噪音降至 69dB(A)

抽速测试正常，满流量稳定运行

四、现场回装与验收

1、回装：维修后的泵体运抵产线现场，工程师完成与晶圆传输腔体的管路连接和电气接线复核。

2、开机验证：启动后，泵体运转平稳安静，噪音恢复至正常范围，真空度迅速达标。

3、联动测试：晶圆传输系统连续运行 8 小时，腔体真空度全程稳定，产线恢复排产。

4、交付报告：工程师出具完整维修报告，包含拆解照片、故障根因分析、更换部件清单、台架测试数据。

五、维修启示：三盘涡旋泵的磨损是连锁反应

本次故障的三个症状——噪音超 80 dB、真空仅十几帕、污染物堆积——根源指向同一个：涡旋盘严重磨损。

瓦里安 TriScroll 310 采用独特的三盘涡旋设计，盘间啮合间隙极为精密。一旦密封条开始老化磨损，脱落的碎屑会嵌入盘间隙中，形成"磨损→间隙增大→更多碎屑嵌入→磨损加速"的恶性循环。本案例中，泵体在故障前可能已出现轻微的性能衰减信号，但未引起足够重视，最终三盘同时报废，维修成本远高于早期更换密封条。

行业内同类案例也验证了这一故障模式——啄木鸟真空泵维修网此前曾处理过瓦里安 TriScroll 300 涡旋泵因密封条损坏和轴承损坏导致的卡死故障，以及 TriScroll 300 因异响和真空度不足的维修保养案例。

博锐兴真空给半导体及科研用户的建议：

1、关注早期信号：真空度缓慢下降、运行噪音略增，都是涡旋盘磨损的早期征兆。早发现、早处理，密封条更换成本远低于三盘全换的大修。

2、定期更换密封条：涡旋泵建议每年或每 8000 小时进行一次密封条检查或更换，不要等到盘面磨损才行动。

3、异响立即停机：涡旋泵出现任何异响、噪音明显增大，立即停机报修，带病运行只会让小问题变成大故障。

4、保持进气洁净：进气口务必加装足够精度的过滤网，定期检查更换滤芯，防止外部颗粒物进入泵腔。
