发布日期：2026-5-6 11:13:00 访问次数：104
近日，我司——北京博锐兴高科技有限公司接到北京某新材料研发企业的紧急报修。该企业一台用于粉体材料真空脱气工艺的日本岩田（ANEST IWATA）ISP-500C-TV 无油涡旋干泵出现频繁故障，在短短三个月内多次发生异响和真空度不达标问题，严重影响材料研发进度。
ISP-500C-TV 是岩田 ISP 系列中的三相电机垂直进气版本，氮气抽速达 500 L/min，极限真空 ≤1 Pa，采用完全无油涡旋设计，广泛用于溅射镀膜、真空炉、表面改性、实验室等对洁净真空要求严苛的场景。型号后缀“TV”表示三相电机（T）配合垂直进气法兰（V），便于特定安装方向的管道连接-1。
这台泵在该企业承担粉体材料真空脱气任务，已累计运行约1.2万小时，远未达到正常大修周期，但短期内却反复出现故障。
企业设备负责人在电话中描述了令人头疼的故障经过：
1、首次故障：三个月前，泵体突然出现周期性“沙沙”异响，同时配套真空腔体无法达到工艺所需真空度。企业联系我司进行维修，拆解后发现泵腔内部有黄色颗粒物积聚，涡旋盘表面出现轻度划伤。当时进行了清洗和密封条更换，泵体恢复正常。
2、二次故障：仅过了一个多月，同样的异响和真空异常再次出现。第二次拆解发现，泵腔内再次出现黄色颗粒物，且数量比上次更多。此时我司工程师开始警觉：问题根源不在泵本身，而在泵的上游。
3、客户反馈：企业负责人表示，该泵配套的真空管道连接着多台实验级粉体处理设备，工艺过程中会产生微量粉料逸散。“我们以为少量粉末被抽走很正常，管道也定期清理，没想到会这么严重。”
初步判断：涡旋干泵对异物极为敏感-2。虽然 ISP-500C 正常运行寿命可达数年，但大量硬质颗粒物进入泵腔后，会嵌入涡旋盘啮合间隙，造成密封条异常磨损、盘面划伤，甚至轴承卡滞——这正是短期内反复故障的根源。
与客户沟通后，我司工程师决定不单修泵，而是从源头彻底解决问题。团队携带专业检测设备抵达现场，对整套真空系统展开全面排查：
1. 管道内壁镜检查
将工业内窥镜伸入真空管道中检查，发现前级管道内壁附着大量黄色粉料沉积层，厚度达 2-3 mm。部分区域粉末已结块，在气流扰动下会脱落并被抽入泵腔。管道弯头和三通处积聚尤为严重。
2. 过滤系统检查
检查泵体进气口前端的过滤装置，发现原配过滤网已严重堵塞，网孔被黄色粉末完全糊死。更严重的是，过滤网边缘密封条老化变形，存在旁通泄漏——含粉气流不经过滤直接进入泵腔。
3. 工艺溯源
经与客户逐台核对前端设备，确认黄色颗粒物为工艺中使用的荧光粉材料（YAG:Ce）。该材料在真空脱气过程中因气流扰动少量逸散进入管道，日积月累形成大量沉积。客户此前虽定期用压缩空气吹扫管道，但只能清除表面浮尘，无法去除管壁附着的粉层。
综合诊断结论：
管道内大量粉料沉积 → 原配过滤网精度不足且堵塞 → 含粉气流旁通进入泵腔 → 颗粒物嵌入涡旋盘间隙 → 密封条反复异常磨损 → 异响 + 真空差，短期内频繁故障
与客户沟通确认后，团队制定“抢修泵体 + 系统根治”的综合方案：
泵体抢修：涡旋盘清洗 + 密封条更换 + 轴承检查
系统根治：管道深度清洁 + 进气过滤系统升级 + 建立定期维护制度
维修全流程：
第一步：泵体拆解与污染处理

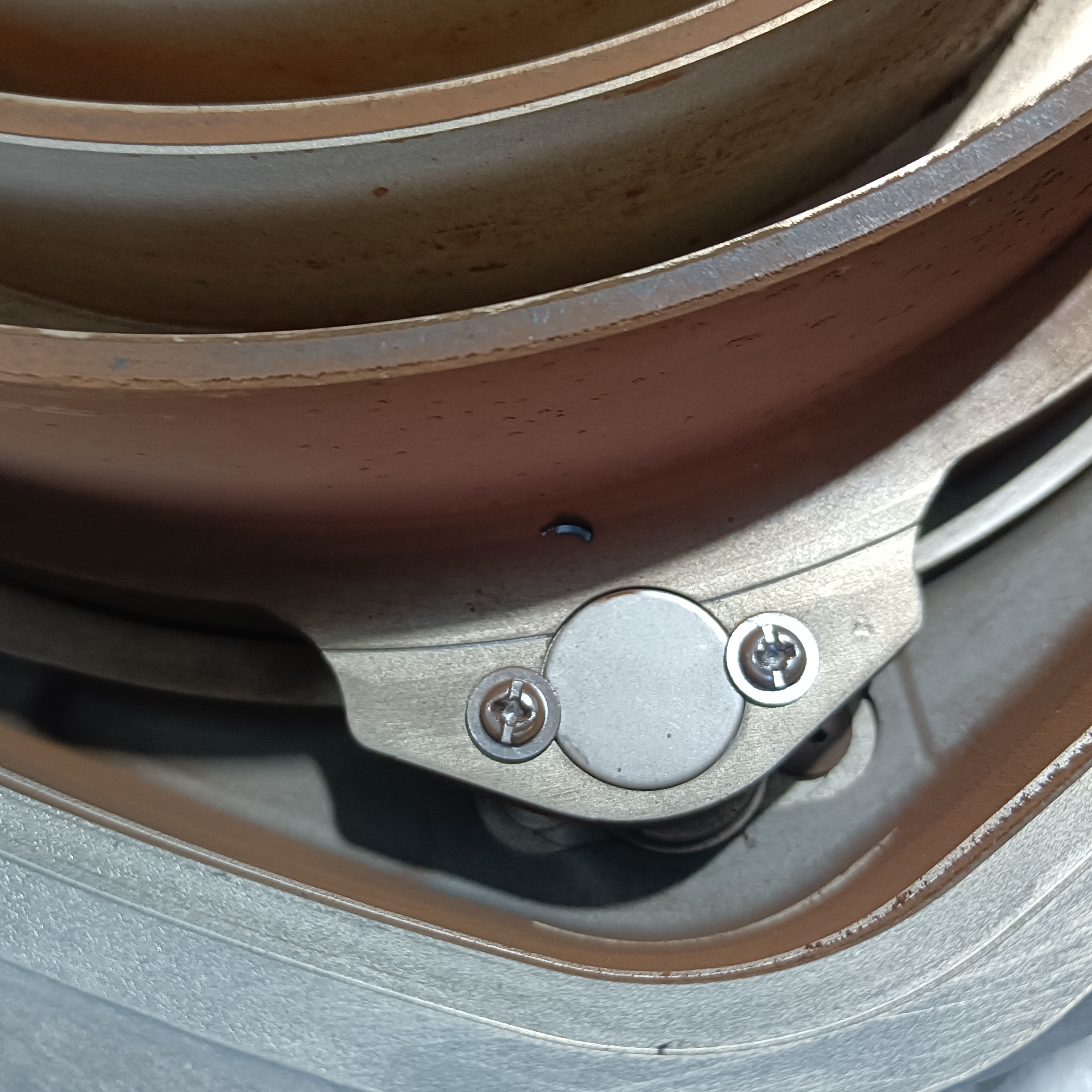

在洁净工作台上对 ISP-500C-TV 进行拆解。泵腔内部景象印证了判断：涡旋盘表面和泵腔底部积有黄色颗粒物，密封条因硬质颗粒反复碾压出现多处缺口，动盘涡旋齿面可见轻微划痕。
工程师使用异丙醇和专用无尘布对涡旋盘表面、泵腔内壁、气路通道进行彻底清洗，逐一清除嵌在密封槽中的颗粒物。检查轴承运转状态仍正常，无需更换。
第二步：密封条更换
按岩田技术规范更换全套涡旋盘密封条：
（1）取出磨损旧条，清洁密封槽
（2）将新密封条从涡旋盘中心向外依次压入，各段保留适量热膨胀间隙
（3）在锁止点压实固定，确保贴合紧密
第三步：管道深度清洁
这是本次维修最关键的环节。工程师使用专业管道清洗工具配合工业吸尘器，对整套前级真空管道进行逐段清洗。重点清理弯头、三通、阀门处积粉，清洗后用内窥镜逐段复检，确认管道内壁恢复金属本色。
第四步：进气过滤系统升级
针对原配过滤网精度不足的问题，工程师进行两级改造：
一级过滤：在管道末端、靠近工艺设备侧加装 50 μm 不锈钢烧结滤芯，拦截大颗粒粉料
二级精滤：在泵体进气口前加装 5 μm 精密过滤器，确保进入泵腔的气流洁净
同时更换老化的密封垫，杜绝旁通泄漏。客户现场验收时，工程师演示了滤芯的更换操作，并建议根据粉料量每 1-2 周检查清洗一次。
第五步：建立维护制度
协助客户制定简单易行的维护检查清单，张贴于设备旁：
每周：检查过滤器压差，视情清洗一级滤芯
每月：用内窥镜抽查管道弯头处积粉情况
每季度：检查泵体真空度和噪音，记录运行数据
每半年：进行一次预防性保养检查-2
第六步：台架老化测试
装配完成后在测试台架上进行 48 小时连续老化测试：
极限真空度恢复至 0.8 Pa，优于 1 Pa 标称值-5
噪音值 ≤ 60 dB(A)，运转平稳无杂音
抽速测试 500 L/min 全流量稳定
1、回装：深度清洁后的管路和维修后的泵体完成连接，新过滤器安装到位。
2、开机验证：启动后泵体运转平稳安静，真空度迅速达标。
3、工艺运行：配套粉体脱气设备连续运行 8 小时，真空度全程稳定，工艺指标恢复正常。
维修完成至今已持续跟踪超过三个月，该 ISP-500C-TV 运行稳定，未再出现异响或真空异常。客户反馈：“这次是真正从根上解决了问题。”
维修前后对比：
|
维度 |
维修前 |
维修后 |
|
故障频率 |
三个月内两次故障 |
连续三个月零故障 |
|
真空度 |
不达标，波动大 |
稳定 ≤1 Pa |
|
异响 |
周期性“沙沙”异响 |
运转安静，≤60 dB(A) |
|
过滤系统 |
单级过滤，精度不足，旁通泄漏 |
两级精密过滤，密封可靠 |
客户证言：
“以前以为泵坏了修就行，没想到根源在管道里。博锐兴的工程师不仅修好了泵，还帮我们找到了病灶、升级了过滤，这三个月再也没耽误过实验。”
本案例中，ISP-500C-TV 短期内反复故障，症结不在泵本身，而在管道中的黄色颗粒物。行业维修数据显示，涡旋泵异响和真空度不足的常见原因包括密封条老化、轴承磨损、腔体异物等，但异物来源往往被忽视。
涡旋干泵对硬质颗粒物极为敏感。一旦颗粒物进入啮合间隙，就会形成“磨损→间隙增大→更多颗粒嵌入→磨损加剧”的恶性循环。仅靠反复清洗泵体，无异于“扬汤止沸”；从源头阻断异物进入，才能实现“釜底抽薪”。这与线路板等行业真空泵维修中“单一维修未解决根本问题”的行业痛点高度一致-7。
博锐兴真空给工业及科研用户的建议：
1、频繁故障找根源：如果泵在短期内反复出现同类故障，问题很可能在泵的上游（管道、过滤器、工艺气体），而不是泵本身。
2、过滤系统要配好：含粉尘、颗粒物的工况，务必加装足够精度的过滤器，定期检查滤芯状况，发现旁通泄漏立即处理。过滤器的成本远低于涡旋盘更换成本。
3、管道定期检查：真空管道不是“装上就忘”的部件。建议每季度用内窥镜检查管道内壁积粉情况，发现沉积及时清洗。
4、异响立即停机：涡旋泵出现任何异响，立即停机报修，带病运行只会让小问题变成大故障，维修费用翻倍。
5、选择专业服务商：选择不仅会“修泵”、更会“找病根”的服务商，帮您彻底解决问题，避免反复维修的困扰。
