发布日期：2026-4-23 20:52:22 访问次数：16
近日，我司——北京博锐兴高科技有限公司接到北京某知名医药研发企业的紧急报修电话。该企业实验室的一台普发 Pfeiffer DUO 11 MC 双极旋片真空泵突发故障，导致其配套的真空浓缩设备全线停机，多组正在进行的药物晶型研究实验被迫中断。

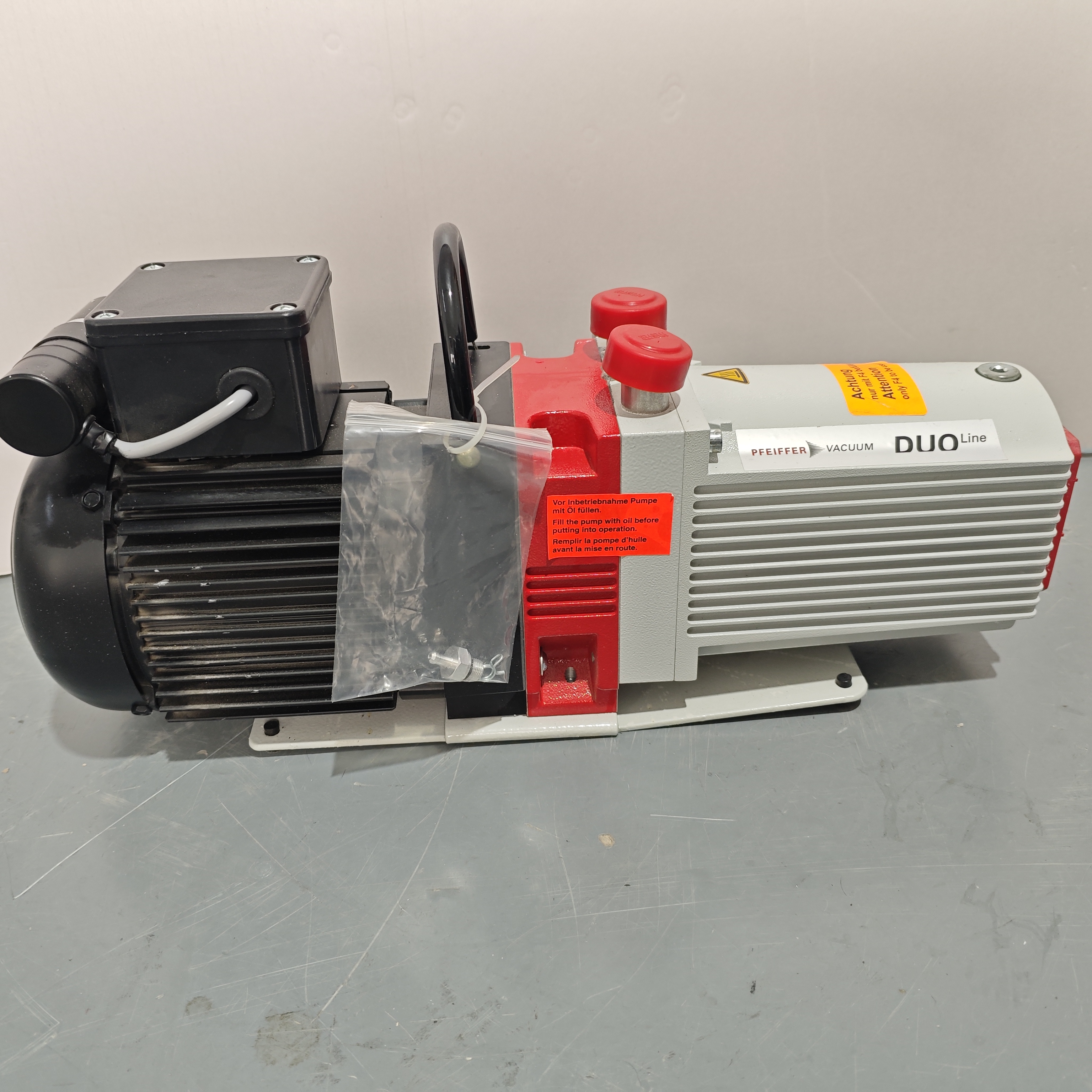

DUO 11 MC 是普发 DUO 系列中的磁耦合密封版本，采用特殊的 F4 操作液和密封封装设计，泄漏率极低（< 10⁻⁸ Pa·m³/s），专为对洁净度和密封性要求严苛的应用场景设计-5。这台泵在实验室已连续运行超过 2 万小时，承担着为旋转蒸发仪和真空离心浓缩仪提供稳定粗真空的关键任务。
接到报修后，我司工程师在2 小时内抵达现场。实验室设备负责人描述了故障发生的过程：
1、异响：泵体在运行中突然传出周期性"咔嗒咔嗒"的金属敲击声，噪音明显增大，且随运行时间加长而加剧。
2、漏油：泵体底部发现有明显的油渍积聚，地面已形成约巴掌大小的油斑。实验室此前曾自行补加过一次真空泵油，但漏油现象并未改善。
3、真空度不达标：配套的真空浓缩仪真空度无法达到设定值，样品溶剂蒸发效率大幅下降，实验数据出现明显偏差。
三症并发，设备负责人当机立断停机，并联系我司寻求技术支持。
工程师抵达后，立即展开系统排查：
1. 听诊与盘泵判断
用机械听诊器抵近泵体各部位，异响在泵腔中部（旋片工作区）最为明显，声音有周期性规律，每转一圈出现一次敲击峰。断电后手动盘泵，手感有明显的卡滞点和异响同步阻力——初步判断旋片组件存在异常。
2. 漏油点定位
泵体清洁后启动运行，用强光手电配合镜面反射观察，发现油液从泵体与油箱结合面的密封圈处渗出。进一步检查发现，密封圈已经硬化变形，失去弹性，运行时的振动导致密封面微隙扩张，油液在内部压力作用下持续外渗。
3. 真空度测试
用便携式真空规测量进气口极限真空度，读数为 8.5×10⁻¹ mbar，远低于该型号正常水平（标准应≤10⁻² mbar 量级）。结合异响和卡滞现象，判断泵腔内部密封已严重退化。
综合诊断结论：
① 旋片磨损/崩边：长期运行后旋片材料疲劳，出现边缘崩裂或过度磨损，导致泵腔内部金属撞击异响，同时丧失有效的气体压缩密封，真空度急剧下降。
② 腔体密封圈老化：长期高温和油液化学作用导致密封圈硬化失效，引发漏油。
③ 油品劣化：漏油叠加空气中水分混入，泵油已出现轻微乳化，进一步恶化润滑与密封性能。
更值得警惕的是，DUO 11 MC 版本配有磁耦合密封装置，一旦旋片碎片进入磁耦合间隙，可能导致磁套破裂、操作液大量泄漏，维修成本将成倍增加。
与实验室负责人沟通确认后，团队制定维修方案：
更换旋片组 + 更换全套腔体密封件 + 更换真空泵油（F4专用油）
维修全流程：
第一步：泵体安全拆解
切断电源并锁定，确保泵体已充分冷却。
在泵体下方铺设防油布，从放油口排出旧油，目视可见油液呈灰褐色并带有金属碎屑悬浮物——印证了旋片磨损的判断。
第二步：内部检查与故障确认
拆开泵体端盖，取出旋片组件。在高倍放大镜下检查，一片旋片的边缘有约 3 mm 的崩口，另一片表面有明显的划伤沟槽。
泵腔壁面有数道与旋片崩口位置对应的轻度拉伤痕，证实异响来源于崩口旋片与腔壁的周期性刮擦。
腔体密封圈已完全硬化，表面有龟裂纹，手指按压无弹性回弹。
第三步：深度清洁
用无水乙醇和专用清洗剂彻底清洗泵腔、油路、排气阀片。
对泵腔拉伤处进行精细打磨抛光，确保表面光洁度恢复至标准要求。
清洗磁耦合组件表面，检查磁套完整性和密封面平整度。
第四步：部件更换与装配
更换普发原厂旋片组，确保材质和精度与 MC 版本匹配。
更换全套密封件（腔体密封圈、轴封、排气管密封垫）。
装配过程中严格按照普发扭矩规范紧固各螺栓，确保密封均匀受力。
注入普发指定 F4 操作液至标准油位。
第五步：台架老化测试
装配完成后进行48 小时连续老化测试，全程监测真空度、噪音和温度。
测试结果：极限真空度恢复至 2.3×10⁻² mbar，优于验收标准；噪音 ≤ 55 dB(A)；无任何渗漏。
1、回装：维修后的泵体运抵实验室，工程师完成现场安装，连接进排气管道和电源。
2、开机验证：启动后运行平稳安静，无异响，约 30 秒达到稳定真空度。
3、保压测试：配套真空浓缩仪连续运行 4 小时，真空度稳定在规定范围内，样品溶剂蒸发效率恢复至正常水平。
4、48 小时复查：次日工程师上门复查，泵体底部干燥无油渍，真空度保持良好，维修成功。
本次故障的根本原因是旋片正常磨损累积。DUO 11 MC 虽然采用 F4 操作液和磁耦合密封，属于高配版本，但旋片属于消耗性机械部件，运行 2 万小时后出现磨损属于正常老化。
值得庆幸的是，实验室负责人在异响出现后第一时间停机，避免了旋片崩口碎片进入磁耦合间隙造成更严重的次生损坏。如果崩口碎片卡入磁耦合，可能导致磁套破裂、F4 操作液瞬间大量泄漏，维修费用将翻倍。
博锐兴真空给实验设备管理者的建议：
1、异响即停机：旋片泵出现任何异响，立即停机排查，不要带病运行。
2、关注保养周期：普发建议 DUO 系列每 1-2 年或 8000-10000 小时进行一次预防性维护检查-5。
3、定期换油：即使不坏，也应按手册周期更换操作液，建议每 2000-3000 小时 更换一次。
4、建立设备档案：记录每台泵的运行小时数、换油记录、维修历史，便于预判保养窗口。
