英国爱德华nXDS10iC干泵气体腐蚀密封圈失效真空故障维修报告

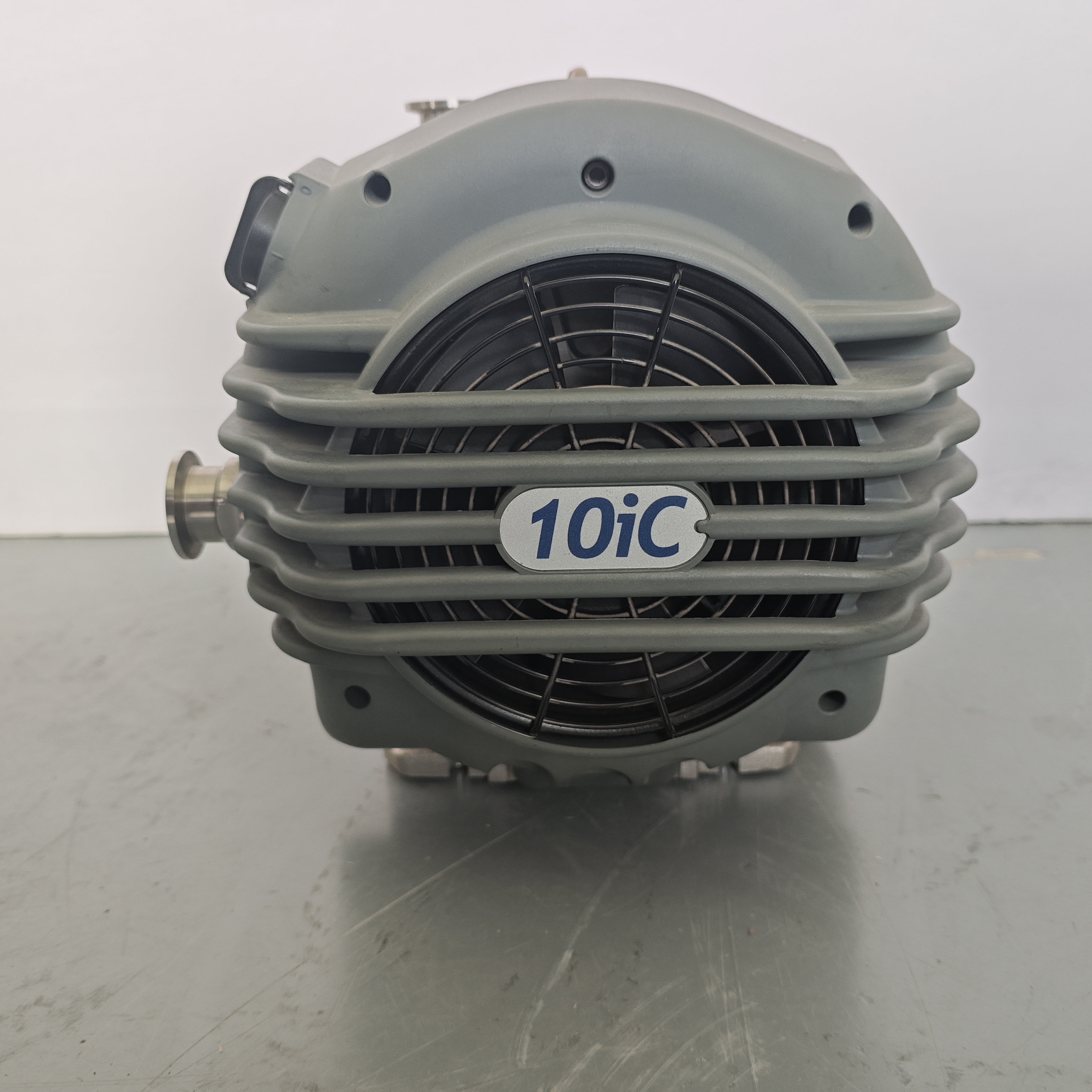

一、设备基本信息
1. 设备名称：无油涡旋干式真空泵
2. 设备型号：nXDS10iC（防腐型）
3. 设备品牌：英国Edwards爱德华
4. 设备用途：配套精密实验设备、真空制程设备，提供洁净无油真空环境，可适配少量腐蚀性、可凝性气体工况
二、故障现象描述
设备正常启动运行后，真空度无法达到设备标准额定参数，抽气速率缓慢，长时间空载运行真空数值持续偏高，无法满足生产及实验工况使用要求。设备运行噪音、震动无明显异常，无卡顿、卡死、异响及漏油、漏气直观现象，排除机械转子磨损、电机故障、管路破损等常规问题，核心故障表现为真空性能衰减、抽气效率大幅下降。
三、故障排查与原因深度分析
（一）初步排查流程
北京博锐兴维修人员依次开展系统性排查工作，首先检查设备外接真空管路、阀门、接头，确认管路无开裂、接口无松动、外接配件无泄漏问题；随后检测设备供电参数、运行负载，排除电气故障及外部工况干扰；最后拆解泵体核心密封结构，定位设备内部故障根源。
（二）核心故障原因
本次故障根本原因为工艺腐蚀性气体长期侵蚀泵体防腐蚀密封胶圈。
爱德华nXDS10iC为专用防腐型干泵，内置碳氟橡胶防腐蚀胶圈及PTFE复合端部密封件，是保障泵体气密性、维持真空环境的核心部件，可隔离泵腔内外气压，防止气体返流、泄漏。设备长期抽取含微量腐蚀介质的工艺气体，气体持续与密封胶圈接触，导致胶圈逐渐出现老化、溶胀、硬化、密封面微变形等损伤，胶圈密封贴合精度大幅下降，泵腔出现轻微内漏。
随着运行时间增加，密封失效问题持续加剧，泵体压缩效率降低、气体返流严重，最终直接导致设备真空度不足、抽气性能变差，属于该型号干泵腐蚀性工况下的典型密封失效故障。
四、详细维修实施过程
1. 设备安全停机隔离：切断设备总电源，关闭进出气阀门，释放泵腔内部残余气压，等待泵体充分冷却至常温，杜绝带电、带压拆解引发的安全隐患，保障维修操作安全合规。

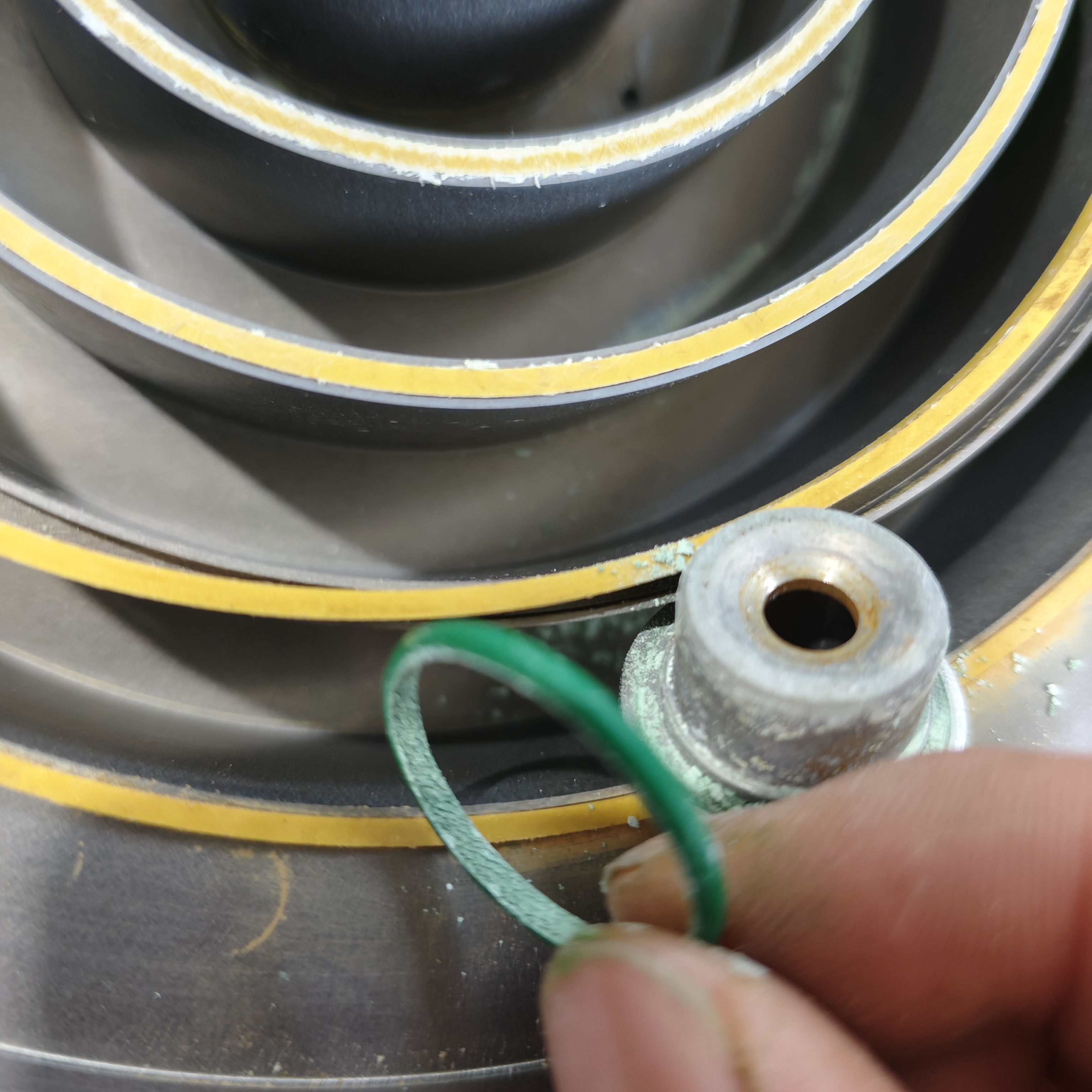

2. 泵体拆解与旧件拆除：按照爱德华原厂拆解规范，依次拆卸泵体外壳、涡旋组件固定螺栓，平稳分离动静涡旋盘，精准取出泵体内部老化腐蚀的旧防腐蚀胶圈。全程做好部件归类摆放，保护涡旋盘高精度密封接触面，避免划痕、磕碰损伤。

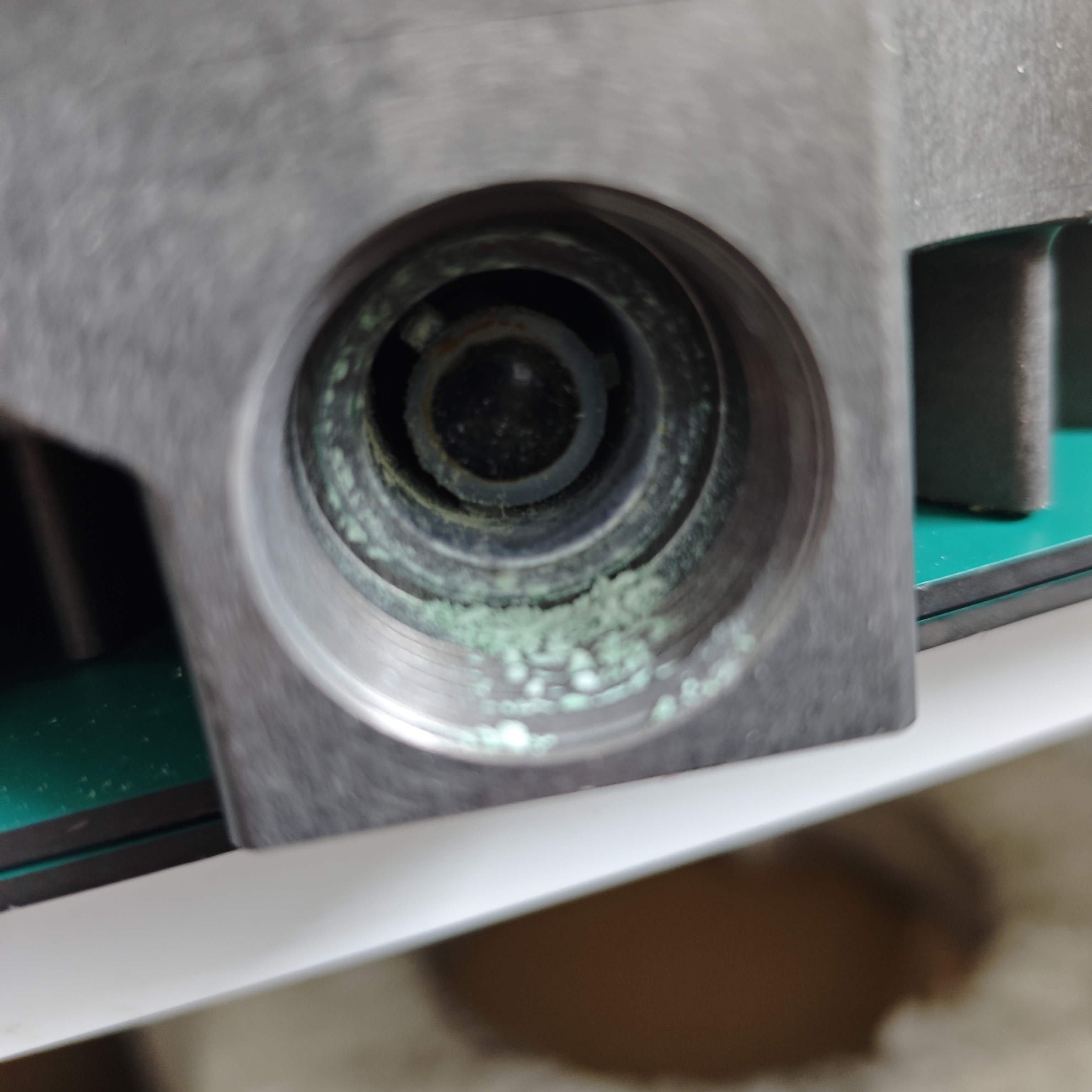

3. 泵体清洁检测：使用专用无尘清洁耗材，彻底清理泵腔内部残留的腐蚀粉尘、微量介质残渣及油污，重点清洁胶圈安装卡槽、涡旋密封接触面。清洁完成后全面检测泵体内部部件，确认涡旋盘无磨损、腔体无腐蚀损伤、配件完好无损，仅密封胶圈失效，无需更换其他核心部件。
4. 更换全新原厂防腐蚀胶圈：选用适配nXDS10iC机型的原厂耐腐碳氟橡胶密封胶圈，核对配件型号与设备参数完全匹配。按照原厂装配标准，将新胶圈平稳嵌入安装卡槽，确保胶圈无扭曲、无偏移、完全贴合卡槽，保证密封结构均匀受力，气密性达标。
5. 设备复位装配：依次复位安装涡旋组件、泵体外壳，遵循对角均匀紧固原则拧紧固定螺栓，保证泵体装配平衡、密封面贴合紧密，杜绝装配偏差引发的二次泄漏问题。
6. 整机调试与真空测试：设备装配完成后，接通电源、开启设备空载试运行，持续观测设备运行状态。调试期间设备启停正常、运行平稳无异常震动噪音，连续抽真空测试，设备真空度快速回落至原厂标准额定参数，抽气速率恢复正常，真空泄漏问题彻底解决，设备性能完全达标。
五、维修结果确认
北京博锐兴本次针对性更换爱德华nXDS10iC干泵防腐蚀胶圈后，设备所有故障现象完全消除。经长时间满载、空载交替测试，设备真空度、抽气速率均恢复至出厂技术标准，运行状态稳定，气密性良好，无真空衰减、气体泄漏问题，本次维修彻底解决气体腐蚀密封失效导致的真空变差故障，设备已完全恢复正常使用，可投入正常工况运行。
六、故障预防与日常维护建议
1. 优化工况防护：设备抽取腐蚀性工艺气体时，建议前端配套专用废气过滤、干燥装置，有效过滤腐蚀性介质、水汽，大幅减少腐蚀气体直接接触密封部件，延缓胶圈老化腐蚀速度。
2. 建立定期巡检机制：针对腐蚀性工况使用场景，缩短密封件巡检周期，每月检查设备真空性能、运行状态，每6个月拆解检查防腐蚀胶圈老化、溶胀情况，提前预判部件损耗隐患。
3. 规范定期更换：该型号干泵密封胶圈为易损耗材，腐蚀性工况下建议每年定期更换一次原厂防腐蚀密封套件，避免因密封老化失效突发真空故障，保障设备长期稳定运行。
4. 规范设备操作：严禁设备超工况、超介质使用，避免高浓度、强腐蚀气体长期持续泵送，设备停机前可开启空载吹扫模式，清理泵腔内部残余腐蚀介质，延长密封部件使用寿命。
七、图片
